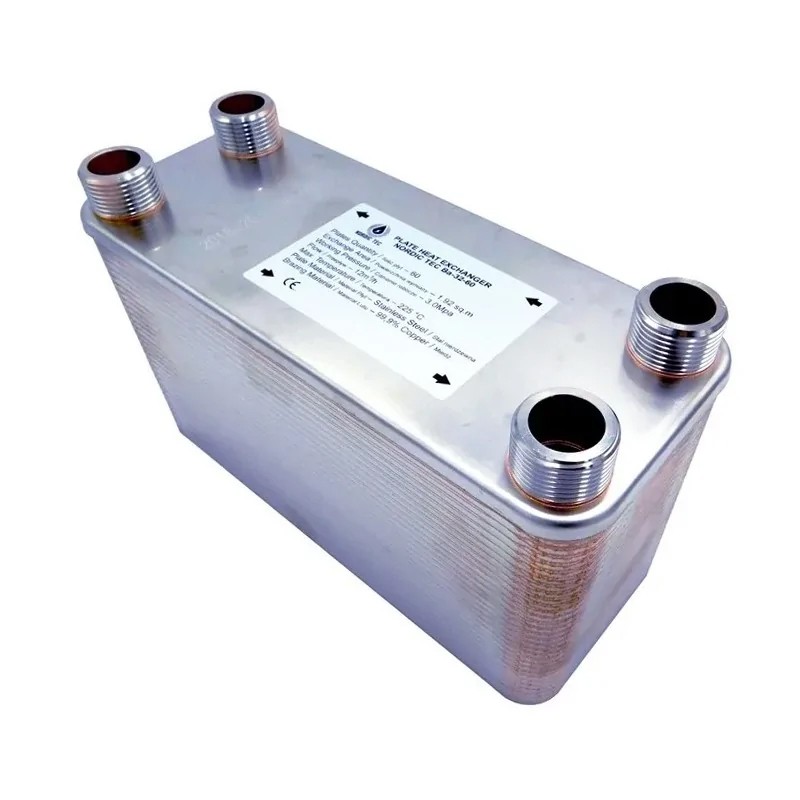

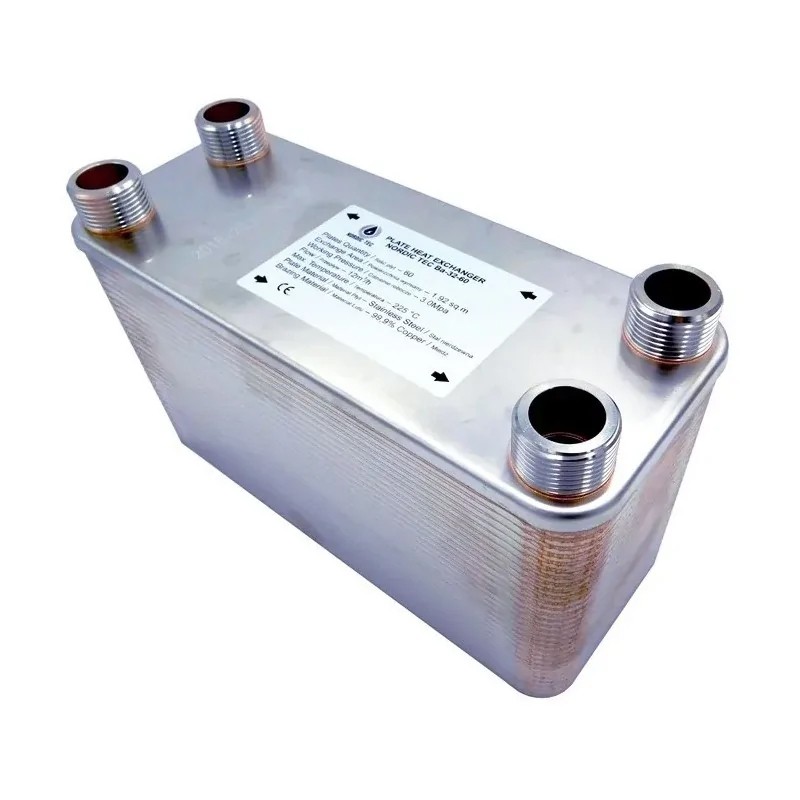

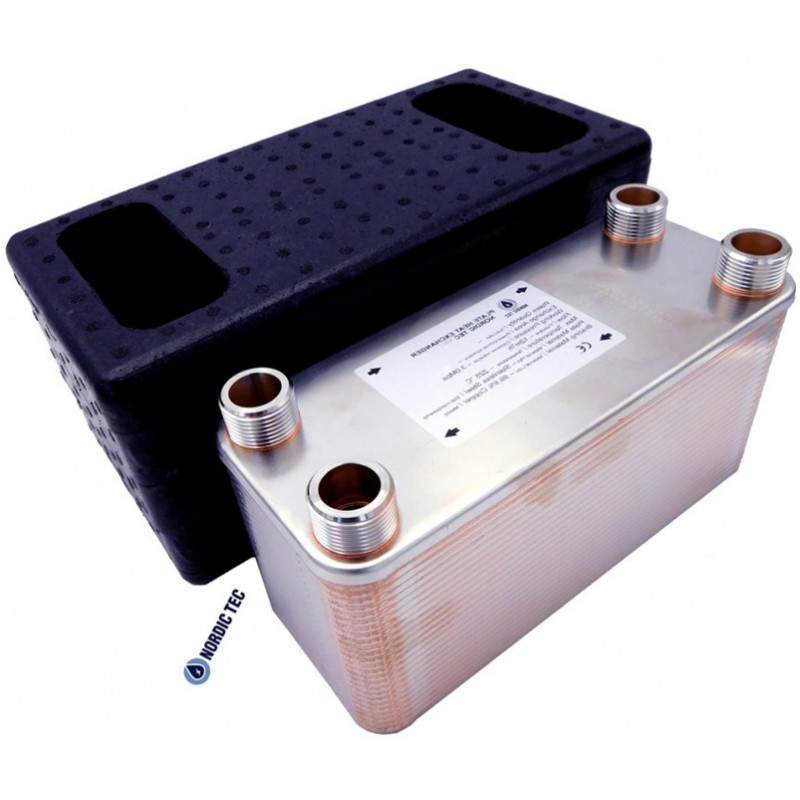

Värmeväxlare 70 plattor NORDIC TEC Ba-115-70 2" 2400kW

Plattvärmeväxlare Nordic Tec Ba-115-70 - 4x 2", 70 plattor

Lödd värmeväxlare i rostfritt stål med koppar, 2-tums anslutningar, 70 plattor

Tekniska data - Värmväxlare Ba-115-70

• Rostfritt stål S316 L
• Lödmaterial: koppar (99,9%)
• Temperaturintervall: från -185 grader till +230 grader Celsius
• Flöde: 45 m³/h
• Arbetstryck: 30,0 bar (testat vid 45-60 bar)
• Anslutningsdiameter: 2" | DN 50

Värmeöverföringsyta för plattvärmeväxlaren Ba-115-70: 8,050 m²

jämfört med andra plattvärmeväxlare i denna serie (Ba-115)

Värmeväxlaren Ba-115-70 med 2-tums anslutning har en värmeöverföringsyta på 8,05 m². Som framgår av grafen ovan är den fortfarande inte den största i Ba-115-serien. Om din applikation kräver värmeväxlare med fler plattor eller en större yta, ta en titt på de större modellerna, såsom Ba-115-90 med 2-tums anslutning.

Serien inkluderar även alternativ med upp till 160 plattor.

Dimensioner - Värmeväxlare Ba-115-70

(A) - 535 mm
(B) - 253 mm
(C) - 456 mm
(D) - 174 mm
(F) - 175mm
