Lödd plattvärmeväxlare – stor modell med 110 plattor och en total yta på 12,65 m² – för stora industriella värme- och kylsystem.
☑️ Snabb tillgänglighet
✅ Fri leverans i Sverige

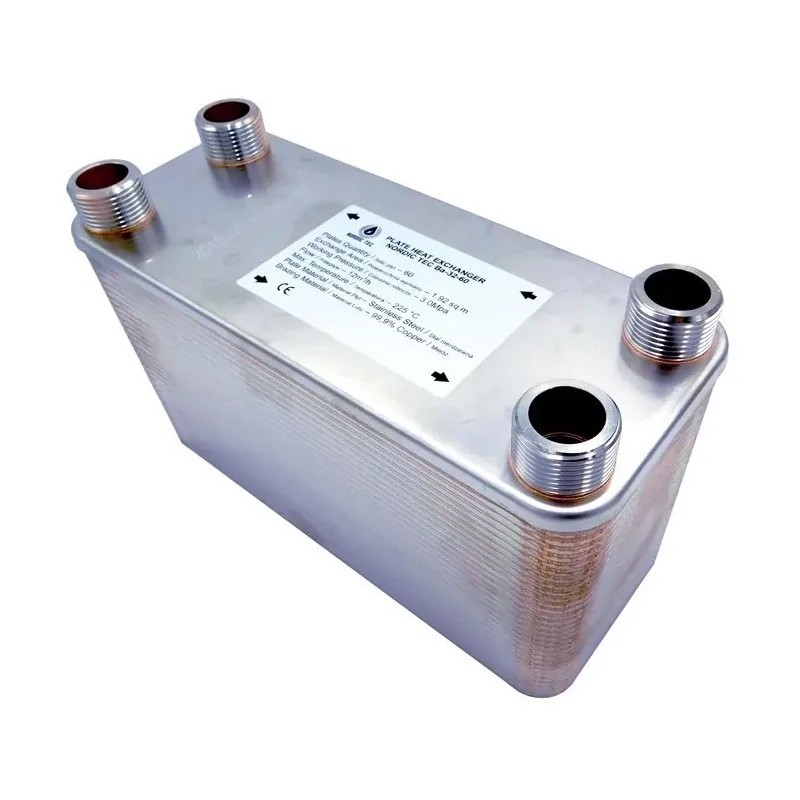

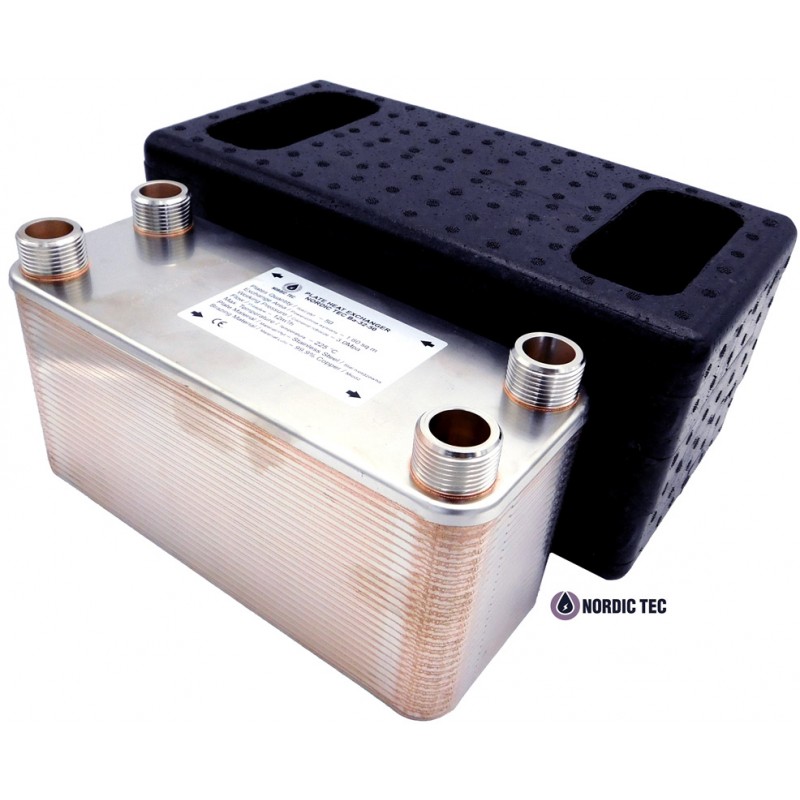

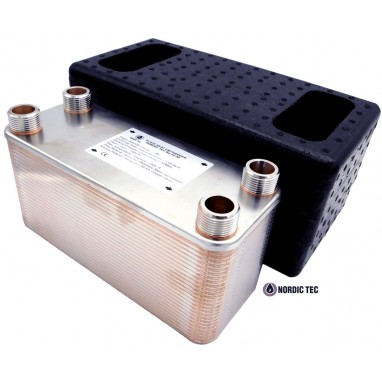

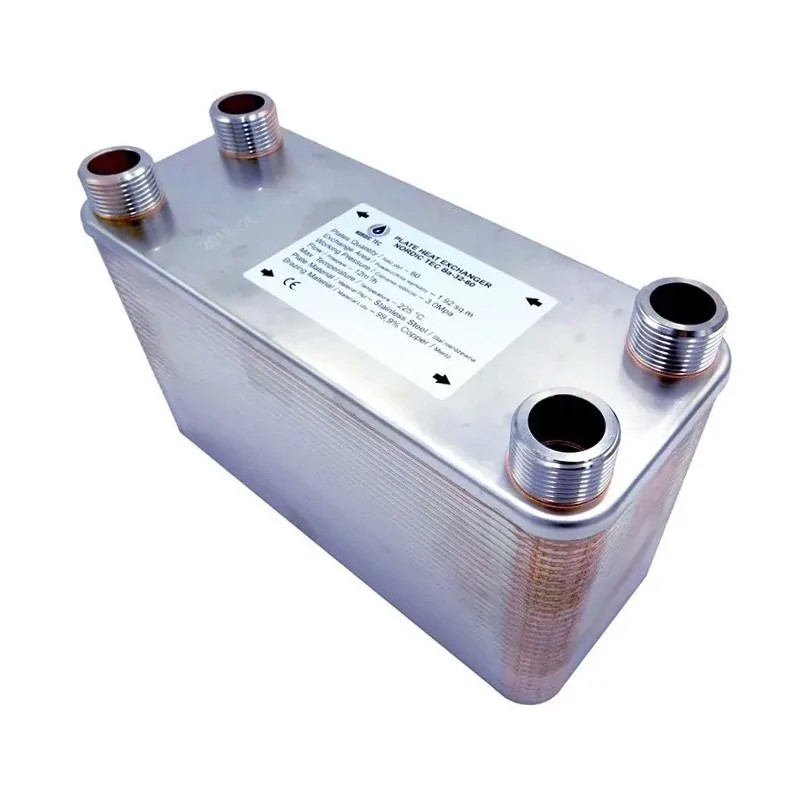

Plattvärmeväxlare DN50 i härdat stål med koppar, anslutningar på 2", 110 plattor
Tekniska data - Plattvärmeväxlare med 110 plattor - NORDIC TEC Ba-115-110
jämfört med andra plattvärmeväxlare i denna serie - Ba-115 2"
Dimensioner:
A - 535 mm
B - 253 mm
C - 456 mm
D - 174 mm
F - 279 mm
Under installationen av platvärmeväxlaren ovan, oavsett om det är i ett värmesystem eller ett kylsystem, är det viktigt att komma ihåg att det är en klassisk motströmsvärmeväxlare, liksom alla plattvärmeväxlare från Nordic Tec. Detta innebär att vi vid anslutning av tillförseln kan välja vilken kanal som helst, men oavsett val måste vätskan i den andra kanalen flöda i motsatt riktning mot tillförselkanalen. Med andra ord måste vätskorna i de två kanalerna i plattvärmeväxlaren flöda i motsatta riktningar.
Att ignorera motströmsregeln är fortfarande ett vanligt misstag vid installation av värmeväxlare och leder främst till en minskning av värmeöverföringskapaciteten. Det uppskattas att en plattvärmeväxlare ansluten i så kallad "parallell" drift (där båda vätskorna flödar i samma riktning) förlorar cirka 30-40% av sin effektivitet. Endast värmeväxlare som specifikt är designade för parallellt flöde bör anslutas på detta sätt, och tillverkaren bör tydligt ange detta.
