Industriell värmeväxlare med 180 plattor | Nordic Tec Ba-115-180

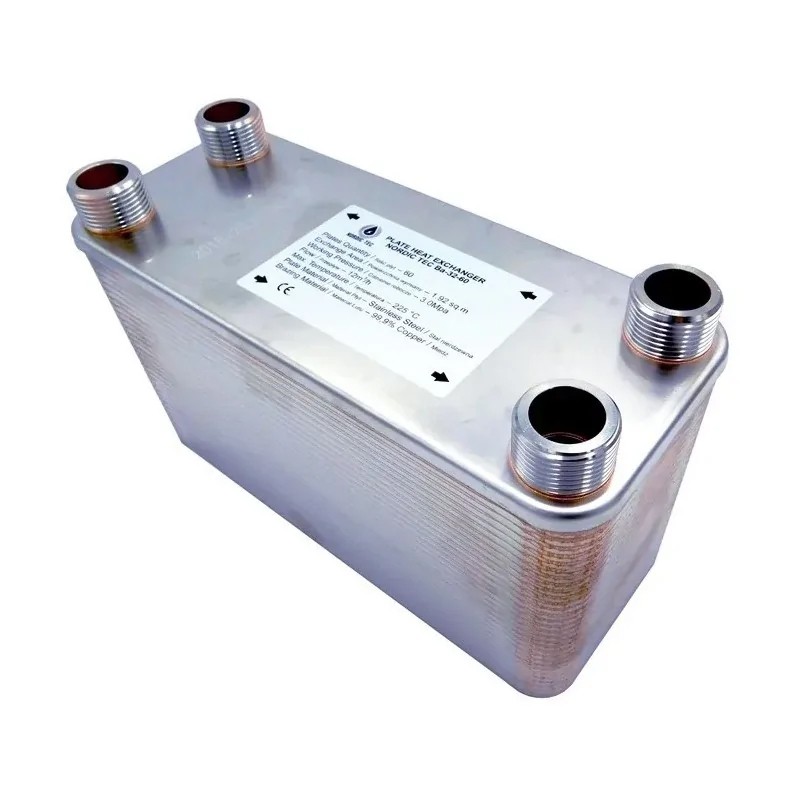

Stor industriell värmeväxlare med 180 plattor och en yta på 20,7 m²
En mycket stor industriell värmeväxlare med 180 plattor – modellen Nordic Tec Ba-115-180 används inte i små klassiska enfamiljshus, utan är avsedd för industriella värme- och kylsystem, även lågtemperatursystem såsom stora industriella värmepumpar eller gaspannor i kaskadkoppling.
Värmeväxlaren Nordic Tec Ba-115-180 är en extremt solid lösning för användning i industriella och kommersiella byggnader. Med 180 korrugerade stålplattor, garanterat turbulent flöde och ett högt Reynolds-tal – säkerställs en effektiv värmeöverföring även vid stora flöden och hög systembelastning.

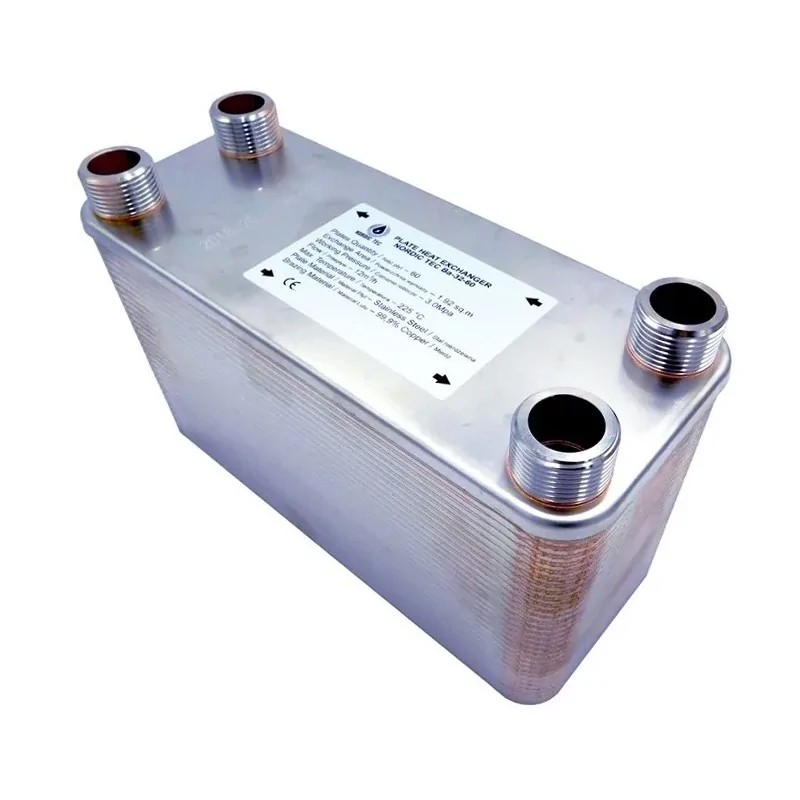

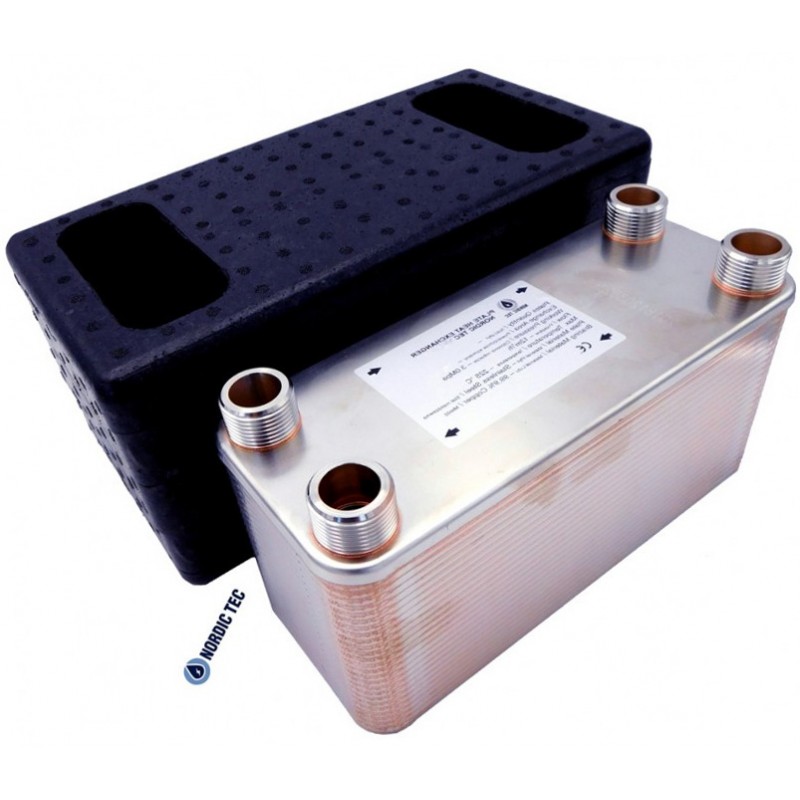

Anslutningarnas diameter på 2 1/2 tum ger en hög genomströmning av vätska utan att skapa överdrivna tryckförluster. För säker transport levereras växlaren i en trälåda på pall (vikten överstiger 100 kg).
Grundläggande teknisk information om värmeväxlare med 180 plattor
|
Huvudmaterial, stålsort
Anslutningsstorlek
Tillåtet arbetstryck
Trycktestad i system:
Maximal arbetstemperatur för värmeväxlaren:
Nominellt flöde per kanal i konstruktionen:
Nominell effekt:
Antal plattor:
|
Rostfritt stål S316, lödd med koppar
2 1/2" / BSP DN65 utvändig gänga
< 30,0 bar (värmeväxlare för vätskor)
45,0 - 60,0 bar
+ 230,0 °C
max. 45 m³/h | 45 000 l/h
6700 kW
180 st.
|
Värmeöverföringsyta – aktiv plattarea för värmeväxlare Ba-115-180 - 20,7 m²
Den aktiva ytan är med andra ord plattornas yta i värmeväxlaren, även kallad värmeöverföringsyta. För modellen Ba-115-180 är detta värde nästan 21 kvadratmeter, vilket är mycket högt och imponerande i förhållande till enhetens dimensioner.
I praktiken möjliggör en så stor aktiv yta en mycket effektiv värmeöverföring, vilket lekmän helt enkelt uppfattar som hög verkningsgrad. Den totala aktiva ytan är generellt sett den enda objektiva indikatorn på värmeväxlarens kapacitet – eftersom denna parameter förblir oförändrad oavsett vilka driftsparametrar den används med (dvs. oavsett temperatur och massflöden). Andra parametrar, såsom effekt i kW, kommer i praktiken alltid att vara variabla eftersom de beror på dessa parametrar. Värmeväxlarens verkliga kapacitet kan därför endast bedömas genom att jämföra den aktiva ytan.
Den välutformade konstruktionen med 180 korrugerade plattor garanterar turbulent flöde (vilket gör värmeöverföringen mer effektiv), samtidigt som tryckförlusterna hålls relativt låga. Detta gör modellen Ba-115-180 till ett perfekt val för industriella applikationer.
Mått för värmeväxlare Nordic Tec Ba-115-180
A - 535 mm
B - 253 mm
C - 454 mm
D - 174 mm
F - 450 mm
Värmeväxlaren Nordic Tec Ba-115-180 är för närvarande den största modellen i hela företagets katalog. Den baseras på plattformen Ba-115,
vilket innebär att grundmåtten såsom längd och bredd är 535 x 253 mm.
Djupet på enheten, dvs. 450 mm, beror på antalet plattor, som uppgår till 180 st.
