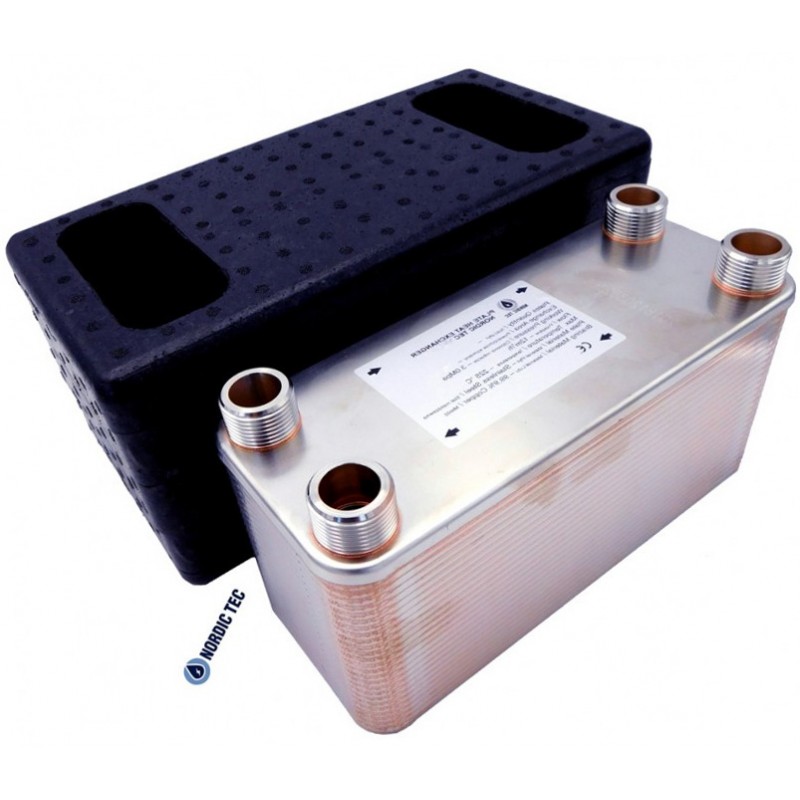

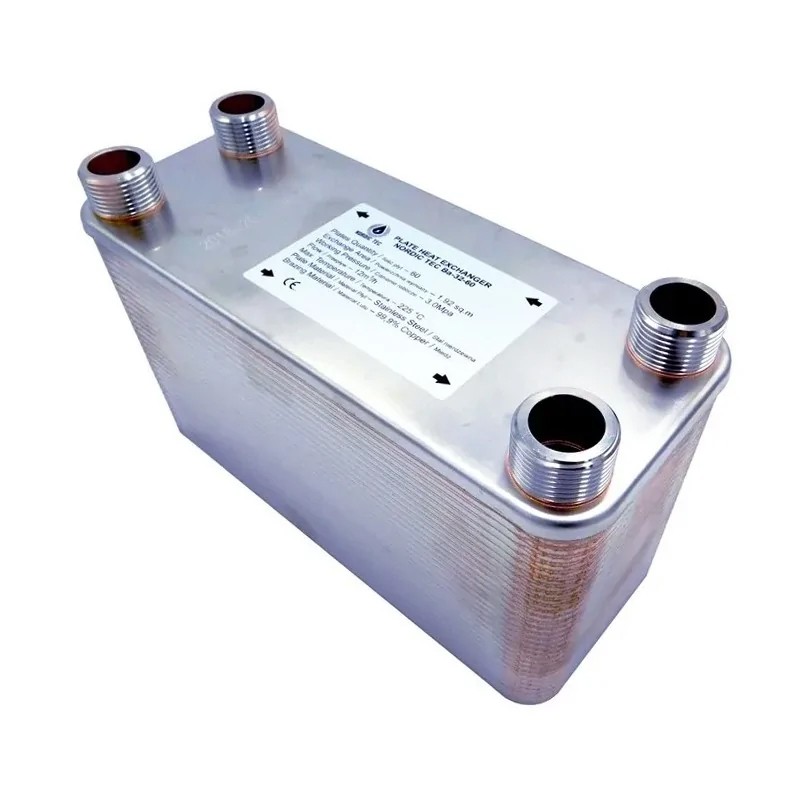

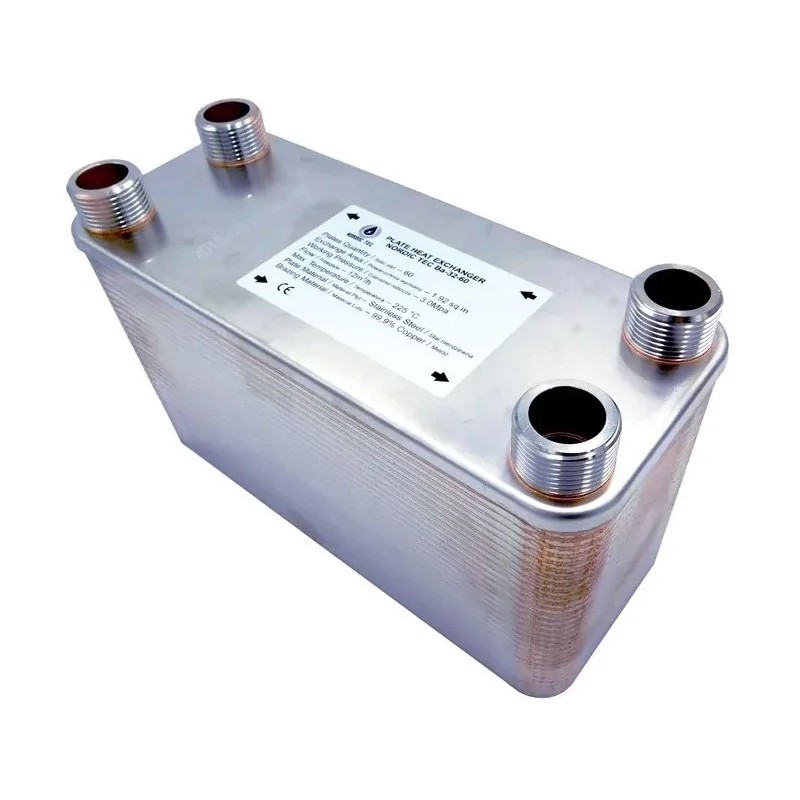

Värmeväxlare Nordic Tec Ba-115-120 - 4x 2", 120 plattor
Värmeväxlare DN50 i lödstål med koppar, anslutningar på 2", 120 plattor
Tekniska data - Värmeväxlare med 120 plattor - NORDIC TEC Ba-115-120
- Material: Rostfritt stål L316
- Lödmaterial: Koppar (99,99%)
- Temperaturintervall: från -185 grader till +230 grader Celsius
- Flöde: 45 m³/h
- Arbetstryck: 30 bar (testat vid 45-60 bar)
- Anslutningsdiameter: 2 tum | BSP
Värmeväxlingsyta för Värmeväxlare Ba-115-120: 13,80 m²
jämfört med andra värmeväxlare i denna serie - Ba-115-2"
Värmeväxlaren med 120 plattor är definitivt en modell i industriell storlek avsedd för krävande applikationer, såsom uppvärmning av flerbostadshus eller kommersiella strukturer. Den kan också hantera system som kräver mycket hög effektivitet i värmeöverföring, såsom lågtemperaturvärmeällor, värmepumpar, etc. Den kan också användas för att ansluta stora byggnader till fjärrvärmenätet.
Platytan för denna modell är cirka 14 m². Om du behöver en större platyta kan du också överväga något större modeller, såsom versionen med 130 plattor, dvs Ba-115-130, eller versionen med 140 plattor, dvs Ba-115-140.
Dimensioner - Värmeväxlare Ba-115-120
A - 535 mm
B - 253 mm
C - 456 mm
D - 174 mm
F - 304 mm
Värmeväxlaren Nordic Tec med 120 plattor fungerar i motströms | Ba-115-120 2"
Under installationen av Värmeväxlaren ovan - oavsett om det är i ett värmesystem eller ett kylsystem - är det viktigt att komma ihåg att det är en klassisk motströmsvärmare, liksom alla platväxlare från Nordic Tec. Detta innebär att vi fritt kan välja en av de två kanalerna för inloppet, men oavsett vilket val som görs måste vätskan i den andra kanalen flöda i motsatt riktning mot den första. Med andra ord måste vätskorna i de två kanalerna i platvärmaren röra sig i motsatta riktningar.
Att ignorera denna motströmsregel är fortfarande ett vanligt misstag under installationen av värmeväxlare och leder främst till en minskning av värmeöverföringen. Det uppskattas att en platvärmare ansluten i så kallad parallellströmning (båda vätskorna flödar i samma riktning) förlorar cirka 30-40% av sin effektivitet. Plattväxlare som är speciellt utformade för parallellströmning måste installeras enligt denna konfiguration, och tillverkaren bör tillhandahålla specifika instruktioner om detta.
