Stor industriell plattvärmväxlare med 170 plattor | Nordic Tec Ba-115-170
Stor industriell 170-plattors värmväxlare med en area på 19,55 m²
170-plattors värmväxlaren Nordic Tec Ba-115-170 - en vakuumlödad värmväxlare för industriella värmesystem och kylsystem med stor värmeöverföringsarea och anslutningar i storleken 2 1/2". Detta är ingen värmväxlare för enfamiljshus.
Den stora industriella värmväxlaren Nordic Tec Ba-115-170 är en högpresterande och robust lösning för applikationer med högt värmebehov. Utförd med 170 plattor i rostfritt stål (INOX 316L) säkerställer den effektiv värmeöverföring även vid höga flöden och tung systembelastning. De stora anslutningsdiametrarna möjliggör hantering av höga flöden vid relativt låga tryckfall. Denna modell är idealisk för industriella anläggningar, värmesystem, kylsystem och för användning med högeffektsaggregat. Tack vare sin konstruktion erbjuder den tillförlitlighet, lång livslängd och hög verkningsgrad under lång driftperiod. För säkerhets skull levereras produkten i en låda på en pall (vikt ca 100 kg).
Grundläggande tekniska data för 170-plattors värmväxlaren
|
Huvudmaterial, ståltyp
Anslutningsstorlek
Tillåtet arbetstryck
Provtryck i system:
Maximal driftstemperatur:
Nominellt flöde per kanal:
Nominell effekt:
|
Rostfritt stål S316L, lödda med koppar
2,5" / BSP DN65 YG (extern gänga)
< 30 bar (för vätskemedia)
45 - 60 bar
+ 230 °C
max. 45 m³/h | 45 000 l/h
6300 kW
|
Överföringsarea - aktiv plattarea för värmväxlaren Ba-115-170 - 19,55 m²
Överföringsarean, det vill säga plattarean för värmväxlaren Ba-115-170, är nästan 20 m², mer exakt: 19,55 m². En så stor arbetsyta möjliggör extremt effektiv värmeöverföring mellan medierna, vilket leder till hög effektivitet i hela systemet. Plattarean är i grunden den enda objektiva parametern som bestämmer värmväxlarens prestanda - oberoende av mediets temperatur eller flöde. Det specialutvecklade systemet med 170 vågformade plattor säkerställer optimala flödesförhållanden (relativt låga tryckfall) och maximal utnyttjande av värmeöverföringsarean, vilket gör modellen Ba-115-170 till den ideala lösningen för industriella applikationer och system med höga prestandakrav. Det är också värt att nämna vågformen på de inre plattorna, som skapar turbulent strömning och därmed ökar värmeöverföringseffektiviteten.

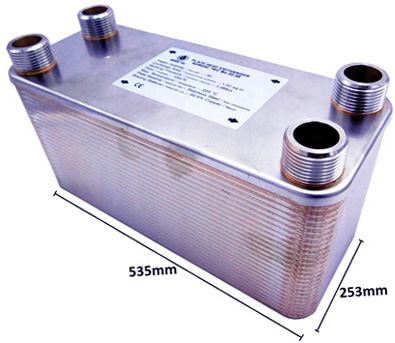

Mått för värmväxlaren Nordic Tec Ba-115-170
A - 535 mm
B - 253 mm
C - 454 mm
D - 174 mm
F - 428 mm
Värmväxlaren Ba-115-170 är baserad på Ba-115-plattan, som standardmässigt mäter 535 x 253 mm, vilket motsvarar en area på 0,115 m² per platta. Detta är för närvarande den största plattan som Nordic Tec erbjuder. Ba-115-170 hör till de största modellerna i vår katalog.
```
