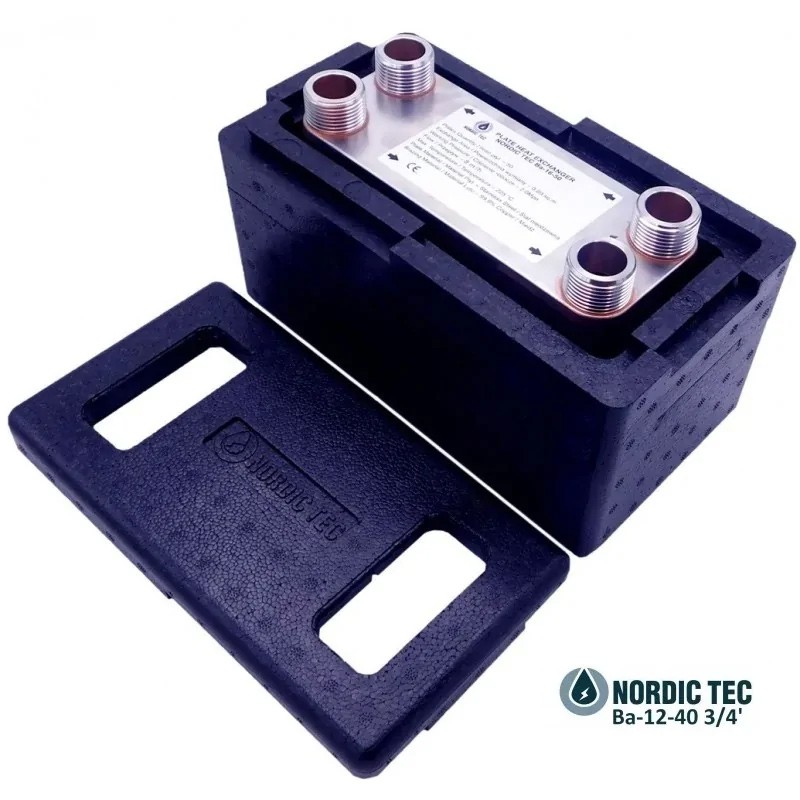

Plattvärmeväxlare med isolering Nordic Tec Ba-12-40 3/4" 15 kw 85 kW

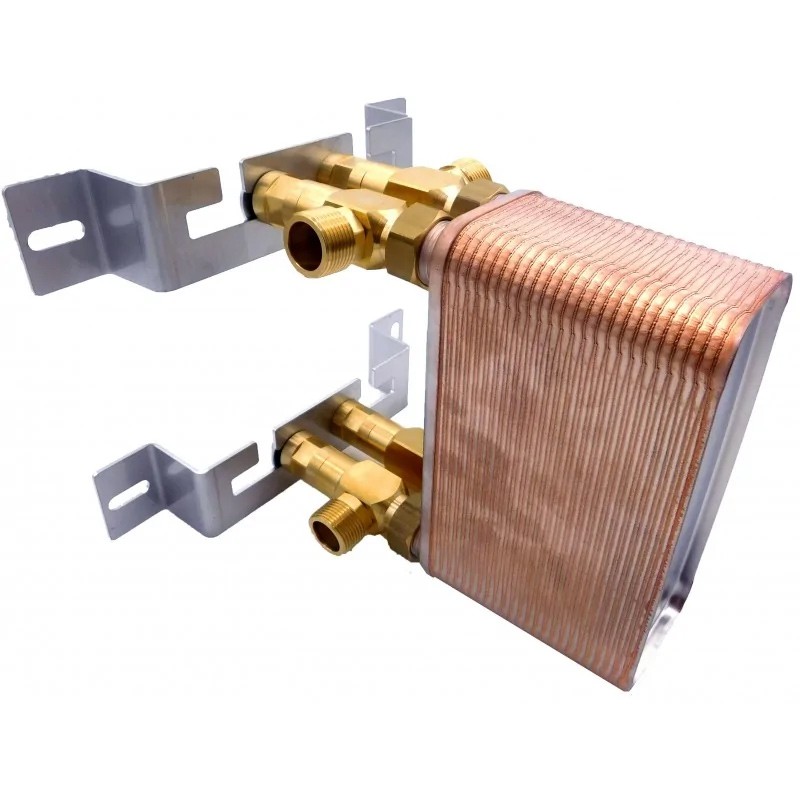

värmeväxlare med monteringsfäste Ba-12-40 nordic

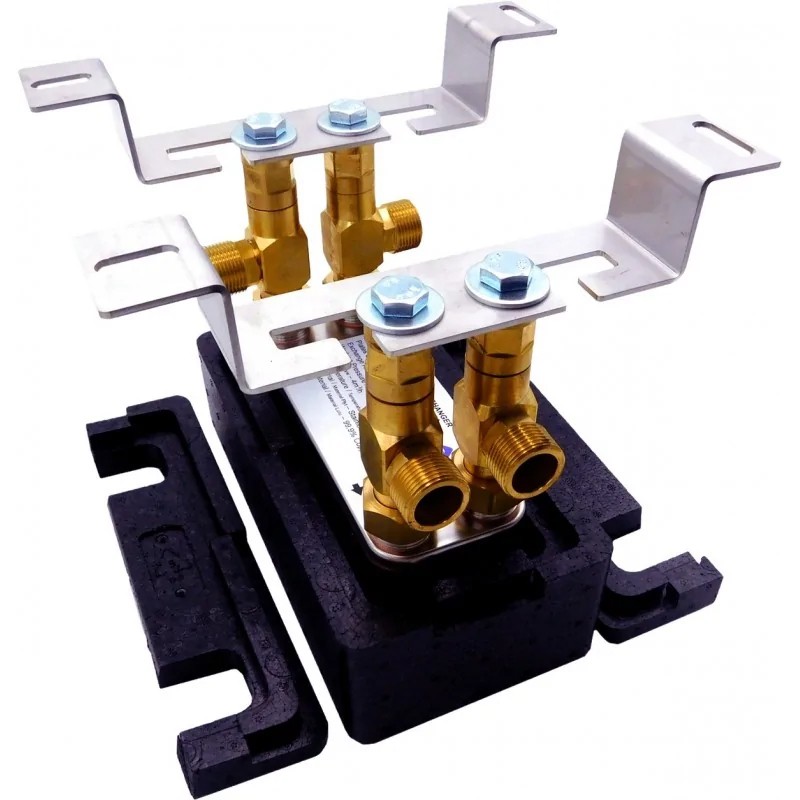

värmeväxlare Ba-12-40 85 kw 15 kw komplett set
Plattvärmeväxlare Nordic Tec Ba-12-40 3/4" 85 kW
Plattvärmeväxlare med isolering Nordic Tec Ba-12-40 3/4" 15 kw 85 kW
värmeväxlare med monteringsfäste Ba-12-40 nordic
värmeväxlare Ba-12-40 85 kw 15 kw komplett set

Plattvärmeväxlare Nordic Tec Ba-12-40 3/4" 85 kW

Plattvärmeväxlare NORDIC TEC Ba-12-40 3/4"

  • Plattor: 40
  • Anslutningar: 3/4" BSP
  • Värmeväxlingsyta: 0,48m²
  • Nominell effekt: 85 kW (för så kallade höga parametrar)

Plattvärmeväxlare med 40 stålkplattor, som används för värmeutbyte i värmesystem eller kylsystem. Den totala ytan av plattorna är 0,48 m², vilket passar för små värmeanläggningar som gaspannor, pannor för andra typer av bränslen samt vattenmantlade kaminer. Plaatvärmeväxlaren med 40 plattor, Ba-12-40, kan köpas separat eller tillsammans med tillbehör, såsom värmeväxlarisolering eller ett monteringskit (väggfäste med kopplingar). Menyn för att välja tillbehör till värmeväxlaren finns precis ovanför priset.

☑️ Snabb tillgänglighet av varan
✅ Fri frakt i Sverige

Referens: SE-Plattvärmeväxlare-Ba-12-40
Skick
Valfria tillbehör för värmeväxlare
  • Endast värmeväxlare (utan tillbehör)
  • Värmeväxlare med isolering
  • Värmeväxlare med monteringssats
  • FULL-SET (med isolering och monteringssats)
I lager
104,99 €
Inkl. moms



Lödad plattvärmeväxlare för centralvärme Nordic Tec Ba-12-40

Plattvärmeväxlare för centralvärme – anslutningar 4x 3/4", 40 plattor

Lödad plattvärmeväxlare för centralvärme Nordic Tec Ba-12-40

Tekniska detaljer - Lödad plattvärmeväxlare Ba-12-40:

  • Rostfritt stål 316L (40 plattor), lödd med 99,9% koppar
  • Värmeeffekt - från 85 kW beroende på tilloppstemperatur

Den nominella effekten på 85 kW är den maximala effekten som kan uppnås vid mycket höga tillförselparametrar. Detta motsvarar inte effekten hos pannan, värmepannan eller värmeenheten som denna plattvärmeväxlare ska användas med eller paras ihop med.

  • Anslutningar: 4x 3/4" | DN20
  • Arbetstryck - upp till 10,0 bar
  • Testtryck - < 20,0 bar
  • Maximal arbetstemperatur: upp till +230°C
  • Flöde - 4 m³/h
  • Värmeöverföringsyta - 0,48 m²

Värmeöverföringsyta - plattvärmeväxlaren Ba-12-40: 0,48 m²

Värmeöverföringsyta - plattvärmeväxlaren Ba-12-30

40-plattors värmeväxlare i Ba-12-serien – modellen Ba-12-40 har en plattarea på 0,48 m². Som framgår av den bifogade grafen är detta inte den största värmeväxlaren i serien. Om plattarean är för liten kan du överväga en större modell, exempelvis Ba-12-50.

Användning av 40-plattorsvärmeväxlaren Ba-12-40 i praktiken

Plattarean hos en lödad plattvärmeväxlare är den viktigaste parametern vid val av modell och anger i praktiken dess prestanda jämfört med andra modeller. Om du letar efter en värmeväxlare för en gaspanna eller annan typ av värmepanna är 40-plattorsmodellen Ba-12-40 lämplig för enheter med en effekt på cirka 16–19 kW. Vid anslutning till en kamin eller annan enhet med vattenmantel i ett öppet system, kan Ba-12-40 hantera en säker effekt på 16–17 kW.

40-plattors värmeväxlare för anslutning av en elpanna

Modellen Ba-12-40 är också lämplig om du behöver ansluta en elpanna eller en elektrodpanna. I detta fall är den uppvärmda golvytan den viktigaste faktorn. Modellen kan enkelt värma ett hus på upp till 150 m² eller till och med 180 m² i modernare byggnader. Om du planerar att använda värmeväxlaren för att ansluta en elektrodpanna bör du undvika att behandla vattnet med salter.

Lödad plattvärmeväxlare Ba-12-40 och anslutning av värmepumpar

Denna modell är dock inte lämplig för värmepumpar. Värmeväxlaren är fortfarande för liten för detta ändamål, och större modeller med större plattarea krävs. En värmeväxlingsyta på 0,48 m² kan vara tillräcklig för vissa apparater, men inte för värmepumpar. Detta beror främst på att värmepumpar bör arbeta med så små temperaturdifferenser (delta T) som möjligt för att säkerställa låg energiförbrukning. Låga deltatemperaturer kräver däremot en stor plattarea för att kunna överföra en viss effekt.

Generellt sett är hela Ba-12-serien, som är den minsta i Nordic Tecs katalog, inte lämplig för värmepumpar. Vi rekommenderar att du tittar på serierna Ba-32 eller Ba-60.

Vid frågor om val av modell är du välkommen att kontakta vårt team plattvärmeväxlare Ba-12-40 kontakta

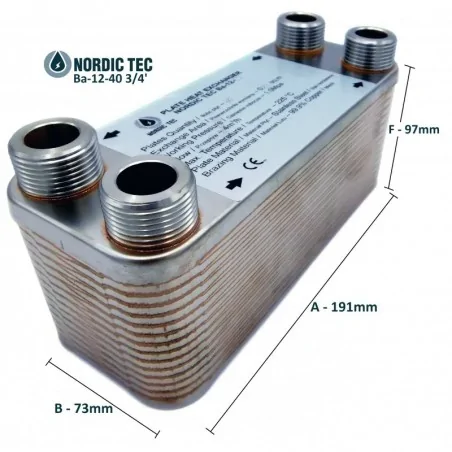

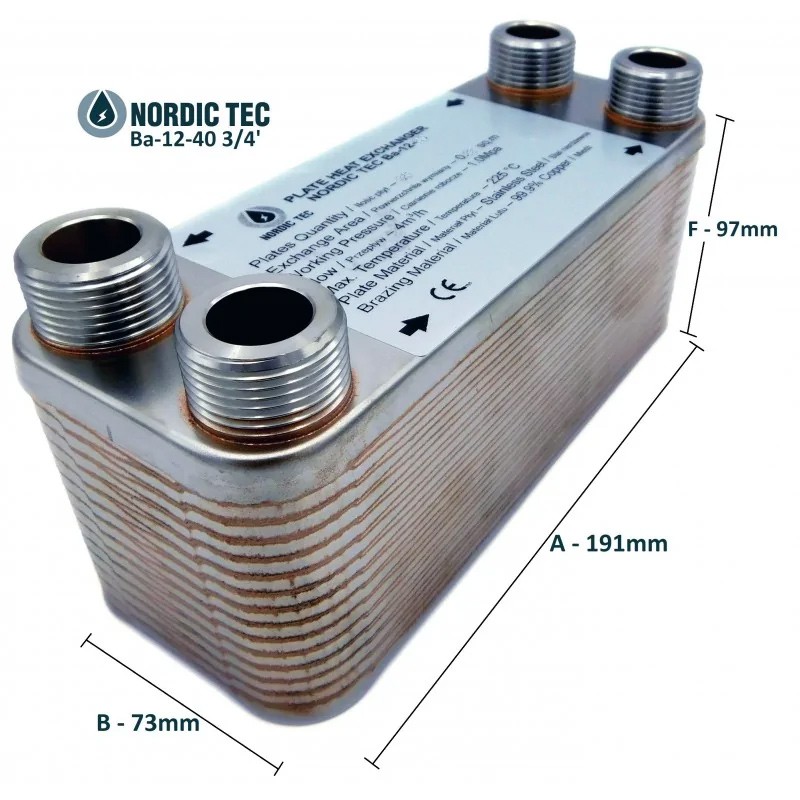

Värmeväxlarens dimensioner

Plattvärmeväxlare 20 kW teknisk ritning Ba-12-40

(A) - 191 mm
(B) -
73 mm
(F) -
97 mm
(C) -
154 mm
(D) -
40 mm
