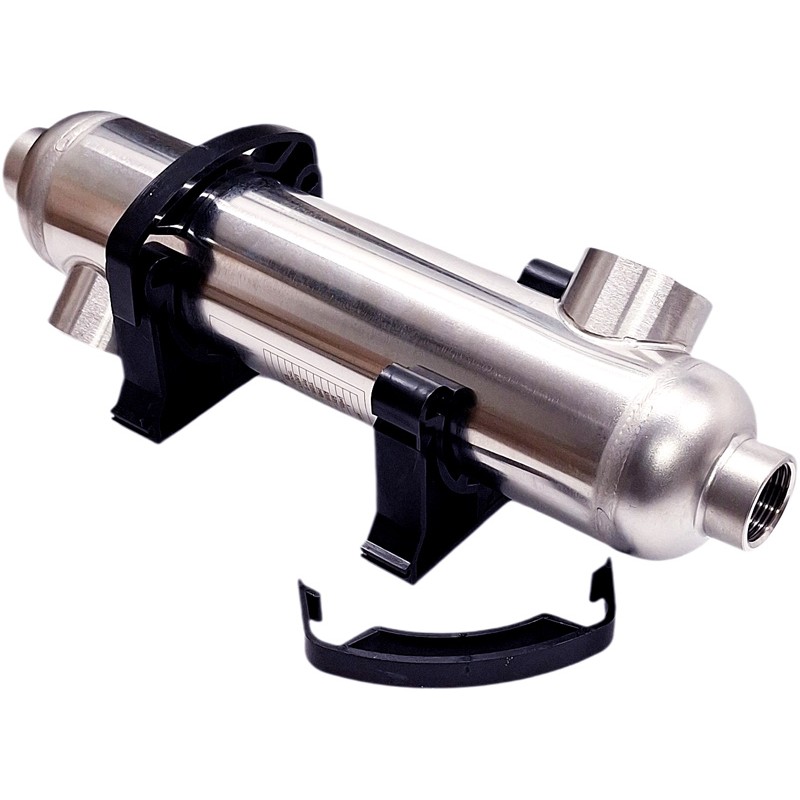

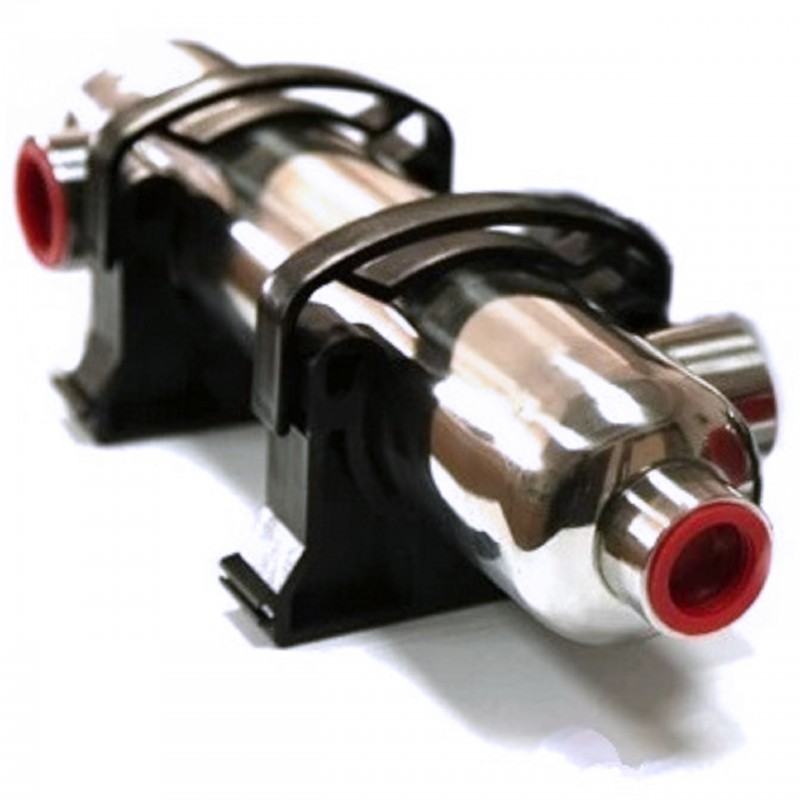

Rörvärmeväxlare för pool Nordic Tec B155 45 kW
Rörvärmeväxlare på 45 kW för pooluppvärmning.
En av de mest populära modellerna av poolvärmeväxlare, uppskattad för sina klassiska dimensioner och prestanda.

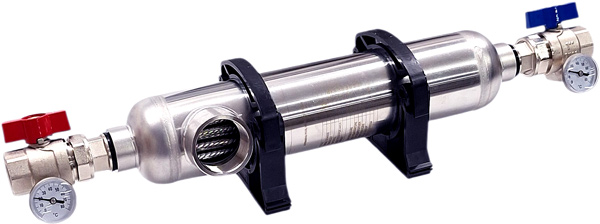

Ventiler med termometrar ingår inte i satsen för poolvärmeväxlaren B155 ✅
De finns tillgängliga som tillval i vår katalog.
Rörvärmeväxlare för pool B155 – Nominell effekt – 45 kW (155 kBTU/h)
Poolvärmeväxlaren B155 uppnår sin nominella effekt på 45 kW när de använda medierna är vatten/vatten (utan tillsats av glykol eller andra frostskyddsvätskor) och temperaturskillnaden mellan de två sidorna är 60 °C. Detta innebär dock inte att poolvärmeväxlaren kan uppnå en effekt på 45 kW med låga matningsparametrar, såsom de som tillhandahålls av en värmepump.
Om temperaturskillnaden mellan värmebäraren och det uppvärmda mediet minskar, minskar även den faktiska värmeöverföringskapaciteten (mätt i kW) enligt följande schema:
- för 50 °C = 85 % | 38 kW
- för 40 °C = 70 % | 31 kW
- för 30 °C = 55 % | 24 kW
Vid användning av andra värmebärare (med olika värmeöverföringskapacitet, såsom glykol) kan parametern 45 kW endast betraktas som vägledande.
Om det är nödvändigt att använda en frostskyddsvätska, såsom glykol, kommer värmeöverföringskapaciteten att minska med cirka 8–15 % (beroende på glykolens koncentration). Detta är en avgörande faktor att överväga vid valet av en poolvärmeväxlare.
Utförande: Rostfritt stål (utan tillsatser) - designat för att fungera med klorerat vatten, även högt klorerat.
✅ Användningsområde (medier) - poolvärmeväxlaren B155 är designad för sötvatten; användning med vatten som innehåller salttillsatser eller havsvatten rekommenderas inte.
Nominella flöden:
- Värmebärare / värmekällans sida: 32 l/min
- Uppvärmt medium / poolvatten: 237 l/min
Skillnaden i flöde mellan värmebärarsidan och poolvattensidan (som ovan) – till fördel för poolsidan – är nödvändig för att uppnå en balanserad temperaturökning utan att stora mängder varmt vatten pressas in i poolen.
Arbetstryck: upp till 6 bar - Testtryck: 10 bar
Anslutningar för medier:
Rekommenderad poolvolym:
- Upp till 45 m³ nominellt, med en temperaturskillnad mellan medierna på 60 °C (som nämnts ovan) och adekvata flödesnivåer.
- Vid lägre temperaturer eller flöden än de angivna kommer poolvolymen som värmeväxlaren på 45 kW kan värma inte att hanteras korrekt. Därför bör huvudkriteriet för att välja en poolvärmeväxlare inte bara vara volymen utan också typen och effektiviteten hos uppvärmningssystemet (värmekällor såsom gaspanna, pelletspanna, ekokolpanna, värmepump eller solpaneler).

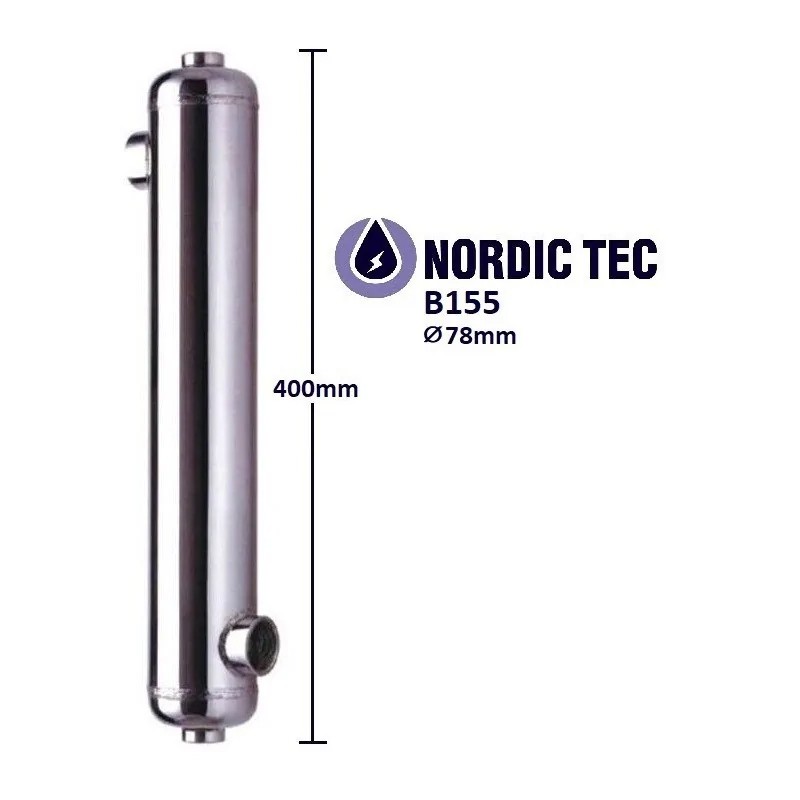

Mått:
- Längd med vattenanslutningar: 400 mm
- Diameter: 78 mm
Användning av poolvärmeväxlare - 45 kW
- Poolteknik och uppvärmning av pooler, jacuzzi eller varmvattentankar: huvudtillämpningen för poolvärmeväxlaren
- Golvvärme: idealisk där en mantel- och rörvärmeväxlare med minimala tryckförluster krävs (till exempel i gravitationssystem eller på pannans sida)
- Avfrostning av ytor som parkeringsplatser, uppfarter och gårdsplaner, där det är nödvändigt att hålla något positiva temperaturer, med system som använder frostskyddsvätskor som glykol
- Kaminer med vattenväxlare, pannor, solpaneler och andra enheter för uppvärmning och tappvarmvatten
- Industriella tillämpningar, såsom kylning av oljor, motorer, drivsystem och provtagning i pannsystem
Värmeöverföringsyta för poolvärmeväxlaren B155: 0,33 m²
Hur ansluter man poolvärmeväxlaren B155? | nordictec-shop.se
K1 - inlopp för värmebärare
K2 - utlopp för uppvärmt medium
K3 - inlopp för uppvärmt medium
K4 - utlopp för värmebärare
En anslutning av poolvärmeväxlaren som beskrivs ovan innebär installation enligt motströmsprincipen. Denna princip gäller flödena av vätskor som passerar genom poolvärmeväxlaren. Som visas på bilden bör flödena flöda i motsatta riktningar för att säkerställa så mycket kontakt som möjligt mellan de två vätskorna (idealiskt, eftersom vi vet att vätskorna i växlaren är separerade). Poolvärmeväxlare, som är motströmsenheter, måste anslutas enligt denna princip: annars kommer de inte att kunna utnyttja sin fulla potential och poolvattnet kan vara otillräckligt uppvärmt.
Flödesriktningen som visas i exempelbilden är endast en rekommendation. Flödena kan inverteras, eftersom kanalerna i växlaren har samma kapacitet och prestanda i båda riktningarna. Det är dock viktigt att komma ihåg att även den motsatta sidan måste inverteras för att behålla motströmsprincipen.
Det rekommenderas däremot inte att byta kanaler i växlaren: kanalen K3-K2, som är större (och därför har en potentiellt större massflödeskapacitet), är mer lämplig för poolvattnet. Därför är kanalen med lägre kapacitet, det vill säga K1-K4, mer lämplig för uppvärmningskretsen, som vanligtvis drivs av en traditionell cirkulationspump. Det är värt att komma ihåg att den korrekta tilldelningen av kanalen för flödet av poolvattnet och för matningen är specifik för poolvärmeväxlare, som den som beskrivs ovan. För Nordic Tec plattvärmeväxlare däremot erbjuder båda kanalerna samma flödesegenskaper.
