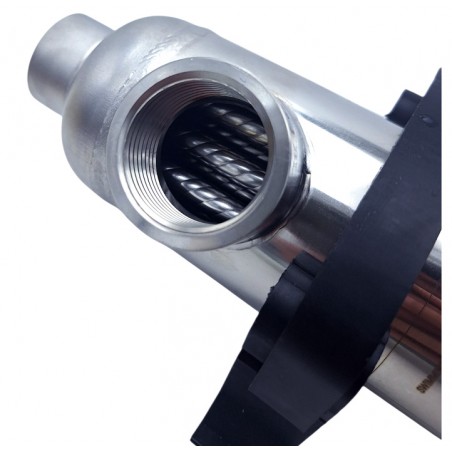

Poolvärmeväxlare Nordic Tec B55 16kW

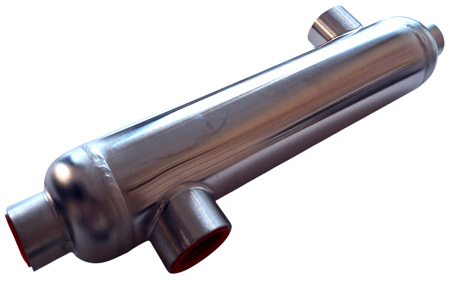

Poolvärmeväxlare för liten pool eller spa Nordic Tec B55

Poolvärmeväxlare B55 – de minsta poolvärmeväxlarna i Nordic Tecs sortiment – för uppvärmning av små pooler

• Nominell effekt – 16 kW (55 kBTU/h)

Poolvärmeväxlare B55 når sin så kallade nominella effekt när mediet är vatten/vatten (utan användning av glykol eller frostskyddsvätska) och temperaturskillnaden mellan sidorna är 60 °C. Detta innebär inte att växlaren kan uppnå 16 kW med lågtemperatursystem som värmepumpar.
Vid minskande temperaturskillnad mellan värmebärare och uppvärmt medium minskar den faktiska värmeöverföringen (i kW) enligt följande:

• för 50 °C = 85 %
• för 40 °C = 70 %
• för 30 °C = 55 %

Vid användning av frostskyddsmedel som glykol minskar värmeöverföringen med cirka 8–15 % (en uppskattad siffra beroende på glykolens koncentration), vilket bör beaktas vid val av värmeväxlare.

Utförande: Syrafast stål (stål-lödning, utan tillsatser) – lämplig för användning med klorerat vatten, även högt klorerat. Inte lämplig för saltvatten eller vatten med tillsatt salt (för pooler med saltvatten bör en titan-värmeväxlare användas).

Nominella flöden:

• värmebärare/värmekällansida – 28 l/min
• uppvärmt medium/poolvatten – 185 l/min

Skillnaden i flöde mellan värmebärarsidan och poolvattensidan (som ovan) – till fördel för poolsidan – är nödvändig för att uppnå en balanserad temperaturökning utan att stora mängder varmt vatten pressas in i poolen.

Arbetstryck upp till 6 bar – tillräckligt för pooluppvärmning eller vissa kylapplikationer. Rekommenderas inte för högtrycksmedier som freoner eller R-medier.
Testtryck – 10 bar

Medieanslutningar:

• 2x 3/4 tum invändig gänga – anslutningar för värmebärare – K1 och K4 – på rörsidan
• 2x 1 tum invändig gänga – anslutningar för uppvärmt medium – K3 och K2 – på mantelsidan

Rekommenderad poolvolym:

• upp till 15 m³ nominellt, med en temperaturskillnad mellan medier på 60 °C och korrekta flödesnivåer
• i praktiken, vid lägre effekt än ovanstående, lämpar sig enheten för mindre pooler eller vattentankar som jacuzzi. Detta är förmodligen den minsta poolvärmeväxlaren på den svenska marknaden.

Användning av mantel- och rörvärmeväxlare (även annan än klassisk användning)

• Mantel- och rörvärmeväxlare kan användas exempelvis med golvvärme, tack vare mycket låga flödesmotstånd
• Pooler, spa-anläggningar och varmvattentankar
• Avfrostning av uppfarter och parkeringsplatser, där värmeväxlare värmer glykol
• Kaminer, pannor, solpaneler och andra värmeenheter relaterade till centralvärme och tappvarmvatten
• Industriellt bruk som oljekylare, motor- och drivsystemkylning, provtagning i pannsystem, förutsatt att arbetet sker inom angivna parametrar, särskilt det angivna arbetstrycket

Värmeväxlingsyta för värmeväxlaren för pool B55: 0,15 m²

i jämförelse med andra enheter av denna typ

Värmeväxlingsytan är en nyckelparameter som bestämmer värmeväxlares effektivitet, oavsett om det gäller poolvärmeväxlare eller plattvärmeväxlare. Som visas i diagrammet ovan är poolvärmeväxlaren B55 den minsta modellen av alla mantel- och rörvärmeväxlare i vårt sortiment. Därför är denna värmeväxlare avsedd för små trädgårdspooler, men också för spa-anläggningar eller varmvattentankar (jacuzzi).

Anslutning av värmeväxlaren för pool B55

Grunden för att ansluta poolvärmeväxlaren B55 (eller någon annan värmeväxlare från Nordic Tec) är motströmsprincipen

• som visas nedan:

K1 - inlopp för värmebärare

K2 - utlopp för uppvärmt medium

K3 - inlopp för uppvärmt medium

K4 - utlopp för värmebärare

Poolvärmeväxlare ansluts motströms för att uppnå maximal effektivitet hos värmeväxlaren | B55

Motströmsprincipen (enligt den schematiska illustrationen ovan) innebär att värmevatten (eller annat medium på värmekällans sida) måste flöda i motsatt riktning jämfört med det uppvärmda vattnet, i detta fall poolvattnet. För rörmodeller i vårt sortiment kan flödesriktningen ändras fritt, men det är viktigt att komma ihåg att vid avvikelse från motströmsprincipen blir värmeöverföringen avsevärt sämre, vilket gör att vpoolärmeväxlaren inte uppfyller förväntade krav.

• ✅ Hur man ansluter en poolvärmeväxlare och undviker misstag?

Värmeväxlare för jacuzzi – B55

Om du letar efter en värmeväxlare för jacuzzi är modellen B55 från Nordic Tec en utmärkt lösning. Med rätt konfiguration och tillräcklig kapacitet hos värmekällan kan den värma upp pooler på upp till 15 kubikmeter, men den kan också effektivt värma vatten i en jacuzzi, även om en högre temperatur än i en vanlig pool förväntas.

Om du har en värmekälla, till exempel en uppvärmningsenhet som använder öppen eld, som en vedeldad kamin (vedeldad jacuzzi), en öppen spis, eller ett anpassat uppvärmningssystem för hemmet (drivet av en gaspanna, kolpanna, pellets eller något annat bränsle, eller en värmepump), finns det definitivt en möjlighet att ansluta jacuzzikretsen och värmekällan med hjälp av denna värmeväxlare.
