I moderna värmesystem som drivs med gas uppstår ibland frågan: behövs en hydraulisk separator till en gaspanna eller klarar sig värmesystemet utan den. I teorin kan många system som drivs med gaspannor fungera korrekt utan en hydraulisk separator, men i praktiken beror allt på systemets konstruktion, antalet kretsar samt typen av värmemottagare. I denna artikel förklarar vi när en hydraulisk separator är motiverad och när man kan avstå från den.
Det är viktigt att förstå att en hydraulisk separator inte är någon magisk komponent som alltid förbättrar gaspannans funktion, minskar gasförbrukningen osv. Den löser faktiskt en rad problem, men används i tydligt definierade situationer där det finns skäl för det. Läs vidare för att få veta mer.
En hydraulisk separator är en komponent i ett centralvärmesystem vars uppgift är att hydrauliskt separera pannkretsen från värmekretsarna. Egentligen är benämningen separator till gaspanna ganska förenklad, eftersom hydrauliska separatorer samarbetar med olika värmekällor, t.ex. värmepumpar eller pelletspannor. De kan betjäna både golvvärme och radiatorer – och oavsett detta skiljer de sig inte i konstruktion eller funktion.
Det innebär att en hydraulisk separator i ett system med gaspanna:
I praktiken fungerar separatorn lite som en „flödesbuffert” och utjämnar tryckskillnader samt säkerställer en stabil drift av hela systemet. Den delar installationen i två delar, där varje del utgör en separat pumpkrets. Detta är en förenklad förklaring – det finns även separatorer som delar systemet i fler delar, samt separatorer med integrerad fördelare.
Nej – definitivt inte i varje installation med gaspanna behöver man montera en separator. Om separatorn ska stabilisera flöden och förhindra störningar i pumparnas arbete innebär det att den bör installeras i system där sådana problem har uppstått – eller där man förväntar sig att de kan uppstå redan i projekteringsstadiet. En erfaren värmesystemdesigner kan förutse sådana problem, som oftast förekommer i mer komplexa och omfattande system. Däremot uppstår de inte i små byggnader och enkla system – och där är en hydraulisk separator i regel inte nödvändig.
Sammanfattningsvis – en hydraulisk separator till en gaspanna är vanligtvis inte nödvändig i enkla system där:
I sådana fall klarar sig en gaspanna (särskilt en kondenserande med modulerad pump) ofta utan extra separerande komponenter. Om separatorn inte installerades från början finns det dock oftast möjlighet att lägga till den i efterhand – det är inte en särskilt komplicerad ombyggnad.
Situationen förändras när centralvärmesystemet blir mer omfattande. En hydraulisk separator stödjer gaspannan och förbättrar värmesystemets funktion när:
I sådana system stabiliserar den hydrauliska separatorn pannans drift och förhindrar taktning (frekvent start och stopp). Det leder till optimerad gasförbrukning – pannan använder mindre bränsle för att effektivt värma huset, vilket påverkar gasräkningarna positivt. Den hjälper också till att undvika kalla zoner i huset.
Ett viktigt argument för att installera en hydraulisk separator till en gaspanna är skyddet av värmeväxlaren i pannan. En vertikal separator fungerar även som luftseparator samt som en slags sedimenteringsbehållare, alltså en smutsavskiljare. Föroreningar i systemet som annars skulle nå pannan (en känslig enhet) bromsas av separatorn, vars botten fungerar som naturlig uppsamlingsplats. Därför är den utrustad med en avtappningsventil som möjliggör borttagning av dessa föroreningar.
Skyddet av gaspannan består också i att säkerställa stabilt flöde. Brist på stabilt flöde kan orsaka:
En hydraulisk separator till en gaspanna hjälper till att upprätthålla minimiflödet genom värmeväxlaren, även när någon krets stängs av via termostatiska ventiler.

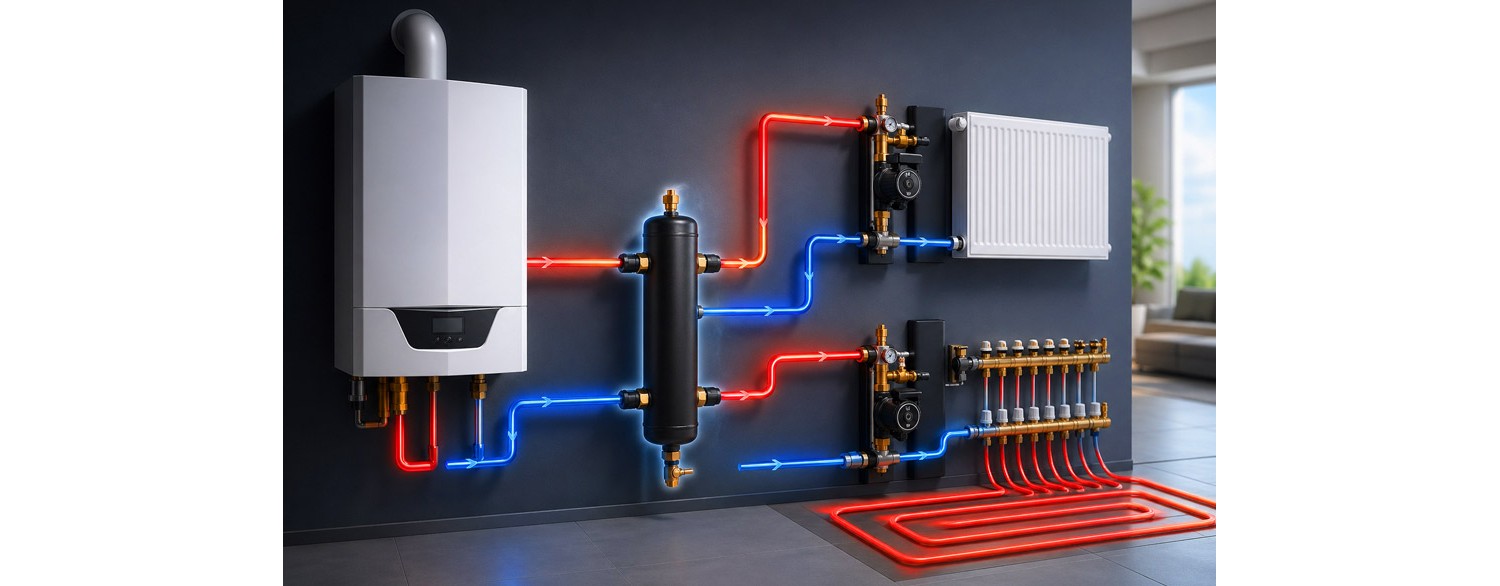

I kombinerade system (radiatorer + golvvärme) är en hydraulisk separator ofta en mycket bra lösning.
Varför? Av enkla skäl som vi delvis nämnt tidigare:
Separation av kretsarna med en hydraulisk separator gör att varje del kan arbeta oberoende utan att störa varandra.
Ja – teoretiskt sett är det en extra komponent som innebär inköps- och installationskostnader. Men det är inte särskilt stora kostnader. Själva separatorn är en mycket enkel enhet som fungerar enligt fysikens lagar och utgör en liten del av den totala kostnaden för ett pannrum med gaspanna.
Man bör se det i ett bredare perspektiv:
I mer komplexa system kan avsaknaden av en separator leda till högre servicekostnader i framtiden.
Svaret är: det beror på. Den behövs när de ovan beskrivna förutsättningarna finns, men ger inget mervärde i enkla och små system. I enkla system kan den vara onödig.
I mer avancerade installationer är den ofta en komponent som avsevärt förbättrar stabilitet, säkerhet och komfort i hela värmesystemet.
Det viktigaste är att anpassa lösningen till den faktiska installationen och inte använda hydraulisk separator ”för säkerhets skull” eller avstå från den utan analys.
