Termoteknisk modul med hydraulisk separator för enheter och pumpgrupper, konstruerad för att arbeta med pannfördelare. Separatorns effekt upp till 60 kW, lämplig för hydrauliska system av relativt mindre storlek. Enheten fungerar som hydraulisk separator och samtidigt som slamavskiljare, där slam kan avlägsnas via avtappningsventilen.

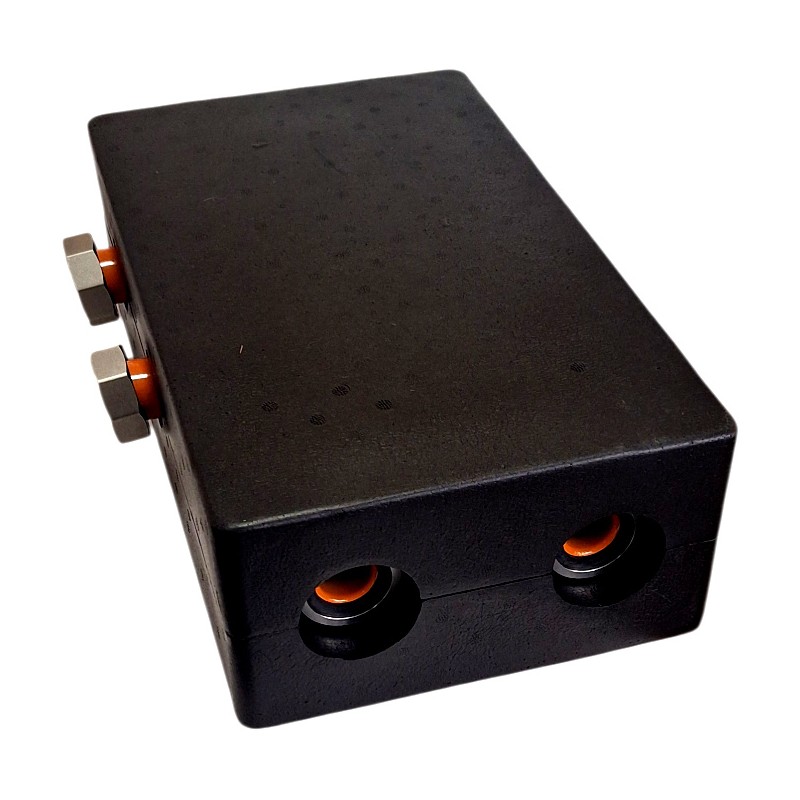

☑️ Robust och hållbar termoteknisk modul, utrustad med högkvalitativ isolering och manometer, idealisk för fördelare och pumpgrupper
✅ Fri leverans i hela Sverige
Anslutningarna för den hydrauliska separatorn som erbjuds i detta erbjudande beskrivs nedan:

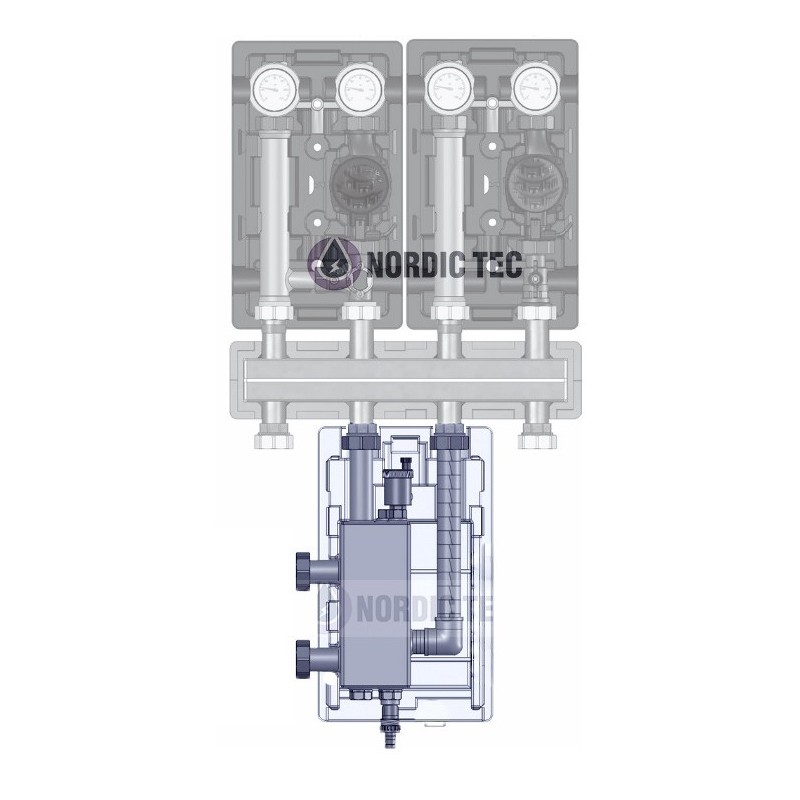

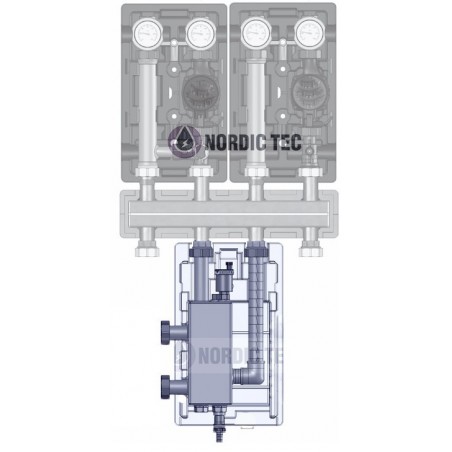

Den hydrauliska separatorn är huvudsakligen avsedd för fördelare och pumpgrupper från Nordic Tec, men tack vare standardmått och centrumavstånd är den mycket ofta även en idealisk komponent för pannfördelare från andra tillverkare.
Hydrauliska separatorer är komponenter i värmesystem vars uppgift är hydraulisk separation; de fungerar alltså som separatorer mellan värmekällans krets och förbrukningskretsarna. Värmekällan kan vara pannor, värmepumpar eller andra värmegeneratorer, medan förbrukningskretsarna till exempel är golvvärmekretsar eller radiatorer. Separatorns funktionsprincip är därför ofta identisk med funktionen hos en hydraulisk koppling, och begreppen används ibland utbytbart.
I praktiken handlar det om att förhindra att de pumpade kretsarna på båda sidor om den hydrauliska separatorn påverkar varandras funktion och ”motverkar” varandra, vilket leder till att systemet inte fungerar korrekt. Varje krets ska ha sitt eget flöde och sin egen tryckmiljö, oberoende av de andra. På så sätt arbetar pannor och värmepumpar korrekt och effektivt. Det är just därför hydrauliska kopplingar och separatorer installeras.
Det bör ihågkommas att den hydrauliska separatorn delar systemet i två delar, det vill säga i två pumpzoner som är separerade ur trycksynpunkt. Inuti kopplingen fortsätter dock vattnet att blandas. Den hydrauliska separatorn är alltså inte en värmeväxlare (som även mekaniskt separerar de två kretsarna), utan fungerar snarare som en hydraulisk koppling.
Termoteknisk modul är en branschbenämning för hydrauliska separatorer, ganska vardaglig och sällan förekommande i teknisk dokumentation, men ofta använd i praktiken. Termen kommer från enhetens funktion, vars uppgift är att förhindra oönskade fenomen i systemet.
Den termotekniska modulens funktioner är:
Den hydrauliska separatorn är en multifunktionell enhet som kombinerar avskiljning av luft och gaser med avlägsnande av föroreningar och avlagringar. Produkten finns i en version med hydraulisk separationsfunktion, avsedd att fördela flöden mellan pannan och värmekretsarna, samt i en variant utan hydraulisk separation.
Enheten fungerar även som luftseparator – värmevattnet från pannan leds mot en slagplåt som saktar ned flödet i den övre delen av enheten. I detta område med reducerad turbulens kan luftbubblor fritt stiga uppåt och samlas.

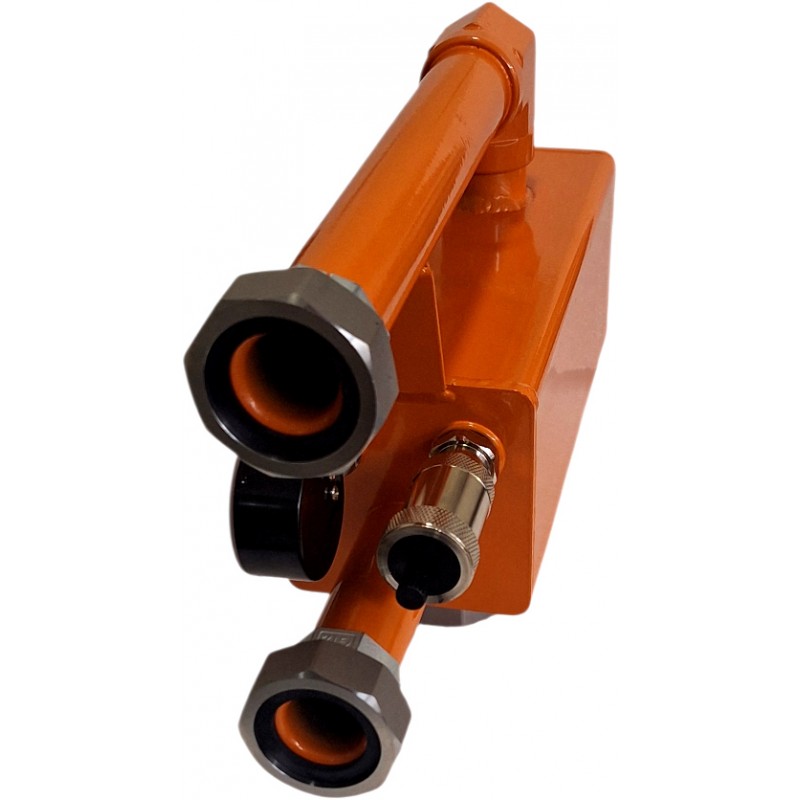

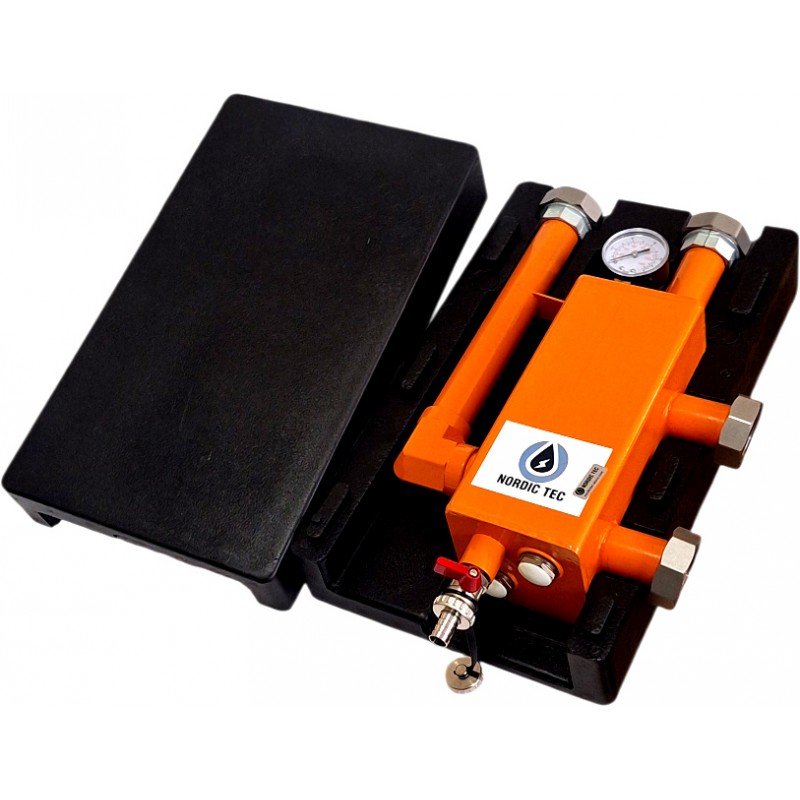

Samtidigt avger returvattnet från värmekretsarna den luft som det innehåller genom perforerade element som leder gaserna till uppsamlingskammaren i den övre delen av enheten. Luften avlägsnas kontinuerligt genom en automatisk avluftare, synlig på produktbilderna. I standardkonfiguration är den placerad efter manometern, även om ordningen på de två elementen kan bytas.
Tilloppsvattnet från pannan leds in i enheten genom en flödesriktare. Beroende på aktuellt flödesbehov leds vattnet till värmekretsarna eller – genom perforerade separationsplåtar – direkt till pannans retur.
Den resulterande hydrauliska separationen skapar en tryckmässigt neutral zon. De perforerade separationsplåtarna minskar turbulensen och säkerställer korrekt temperaturstratifiering med begränsad total installationshöjd.

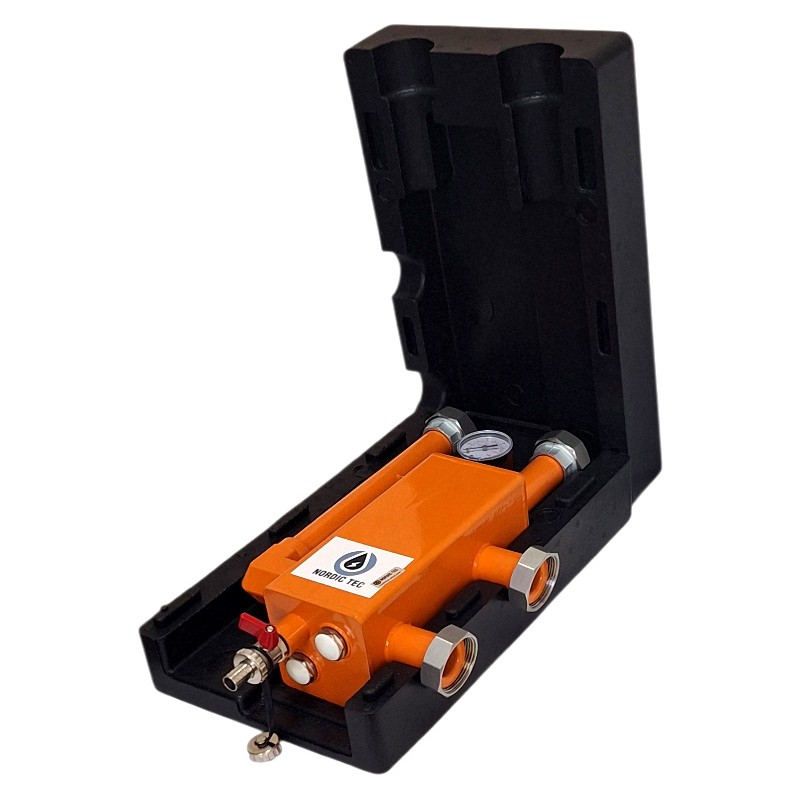

Returvattnet från värmesystemet leds mot en slagplåt som lugnar flödet inuti enheten. Föroreningar och avlagringar i vattnet sjunker till botten och kan avlägsnas via en avtappningsventil placerad i enhetens nedre del. Avtappningsventilen är också synlig på produktbilderna och är installerad i en av de anslutningar som är särskilt avsedda för detta ändamål.
Dessutom är det möjligt att integrera en magnetitavskiljare i form av en magnetinsats, till vilken ferromagnetiska partiklar och magnetit som transporteras i värmesystemet fäster. För rengöring räcker det att ta bort magneterna: avlagringarna samlas då på botten och kan avlägsnas via avtappningsventilen. Eftersom magneterna är monterade i skyddshylsor förblir systemet slutet och kan vara vattenfyllt.
Magnetinsatsen ingår inte i leveransen; dock finns särskilda anslutningar förberedda som i standardutförande är försedda med pluggar (skyddslock).
