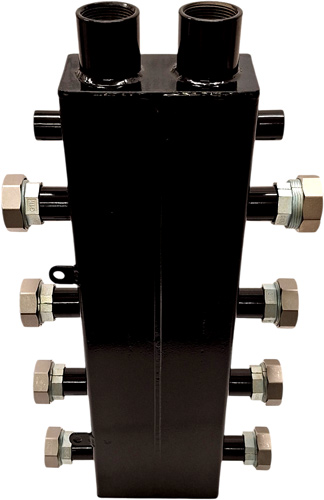

Hydraulisk separator-fördelare för omfattande värmesystem, pannfördelare 4-vägs. Teknisk specifikation:
✅ Fri leverans inom Sverige

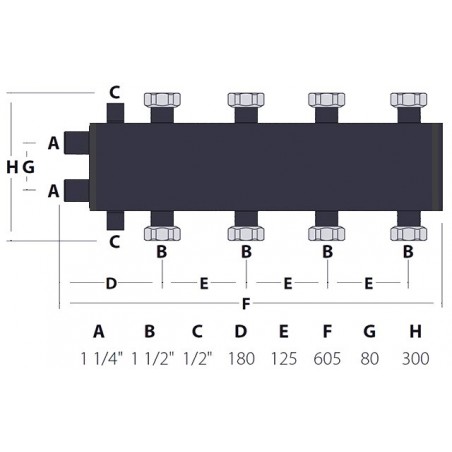

Anslutningarna för hydraulisk separator-fördelare 2+2 skiljer sig i storlek beroende på funktion:
✅ Centrumavståndet för hydraulisk separator-fördelare är klassiskt och uppgår till 125 mm. Detta är ett standardavstånd som passar de flesta pumpgrupper, även pumpgrupper av märket Nordic Tec. Det är dessutom identiskt med andra fördelare som är typiska för pumpgrupper.
I system med en pannkrets-pump samt ytterligare pumpar för enskilda värmekretsar kan störningar i flöden och tryck uppstå. Fördelaren möjliggör skapandet av en zon med lågt tryckfall där primär- och sekundärkretsen är hydrauliskt separerade från varandra. Flödet i den ena kretsen blir oberoende av flödet i den andra och påverkar det inte längre. På så sätt uppnår båda kretsarna det önskade flödet som genereras av de installerade pumparna, utan överdrivna avvikelser.
Fördelaren består av en separator / hydraulisk separator (primärkrets) samt en kompakt fördelare (sekundärkrets) som är direkt ansluten till separatorn. Efter anslutning av tilloppsledningen (primärkrets) ska försörjningen till sekundärkretsarna anslutas till samma kammare i fördelaren. Korsning av tillopp och retur måste absolut undvikas.
Monteringsläget för denna fördelare med hydraulisk separator kan i princip väljas fritt, horisontellt eller vertikalt, dock rekommenderas horisontell anslutning, eftersom vertikal position förhindrar användning av avluftare och avtappningsventil. Vid vertikal montering måste extern avluftning av enheten säkerställas och de anslutningar som är avsedda för avluftare och avtappningsventil ska förslutas.

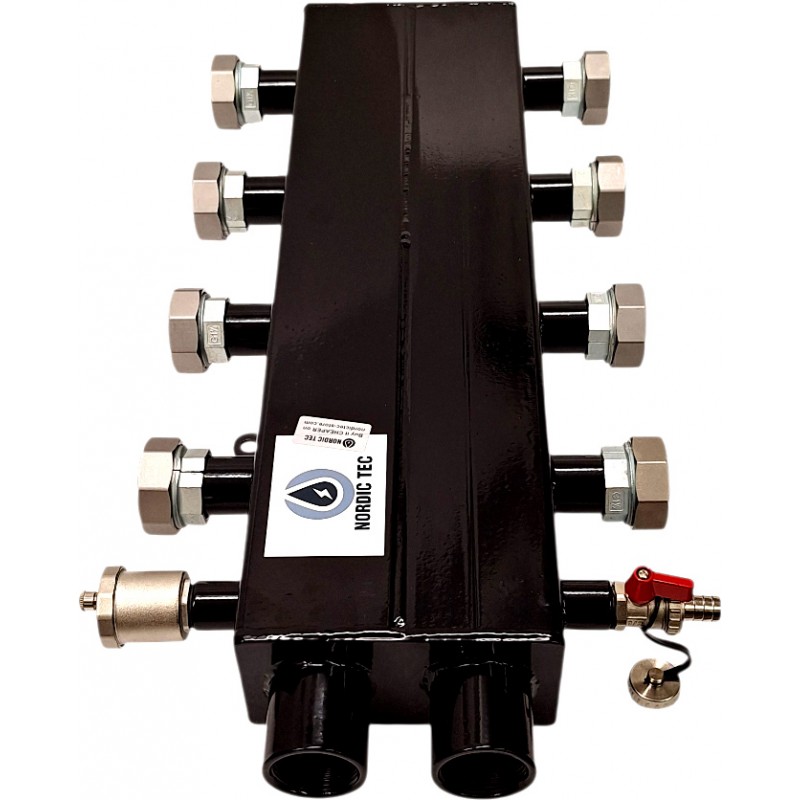

1/2”-anslutningarna (2 stycken nära huvudanslutningarna på hydraulisk separator-fördelare) är uteslutande avsedda för avluftare och avtappningsventil. Värmekretsar får under inga omständigheter anslutas där. Vid horisontell montering ska man säkerställa att dessa anslutningar är korrekt förslutna.
Både avluftare och avtappningsventil ingår i leveransen och behöver inte köpas separat.

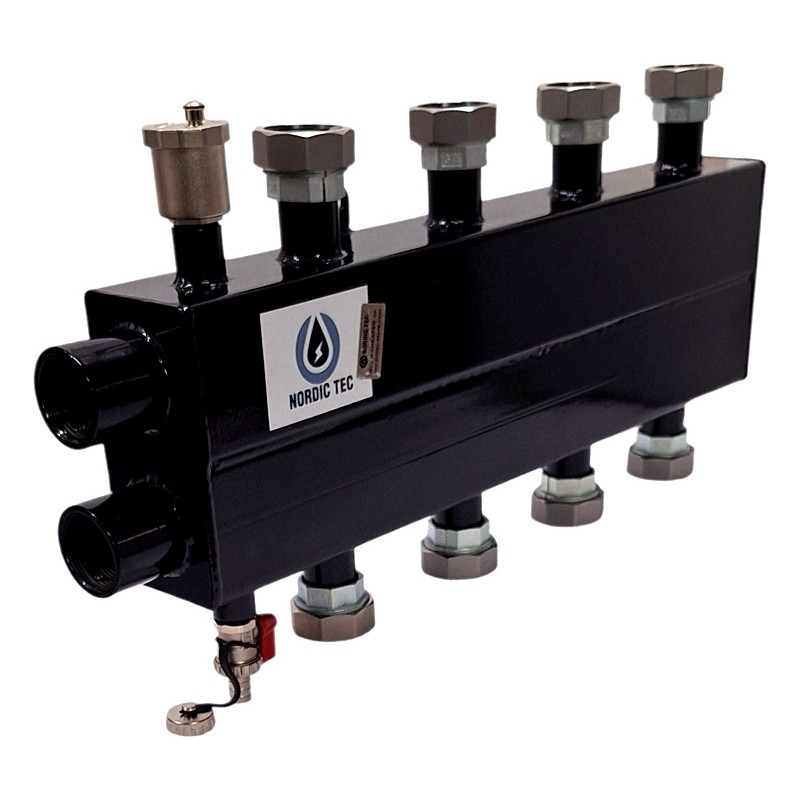

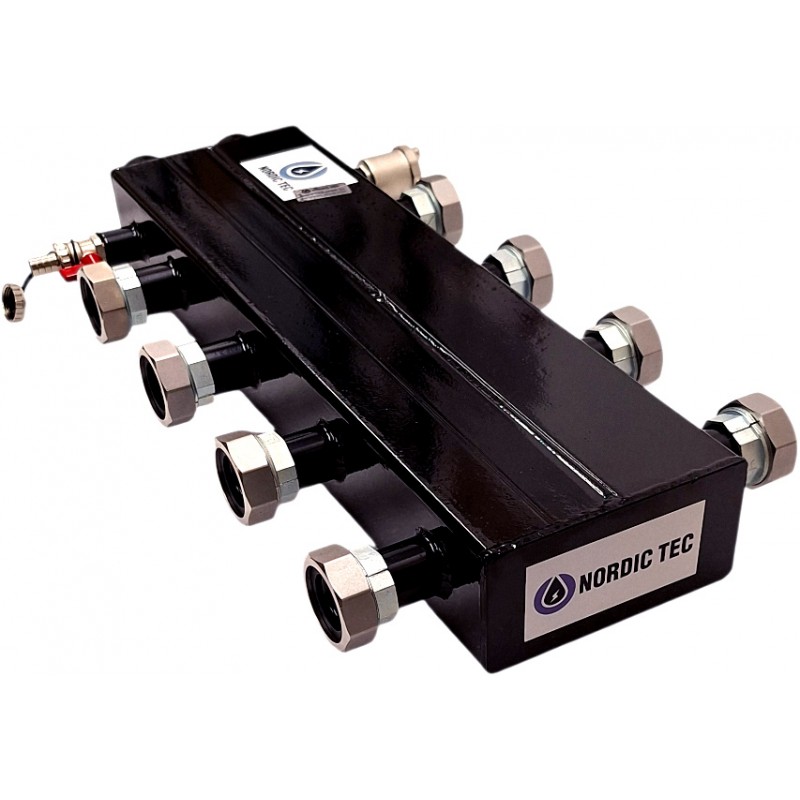

Enheten består av en fördelare på primärsidan samt en parallellt placerad kollektor på sekundärsidan. Enheten kan monteras i valfri position, men horisontellt monteringsläge rekommenderas eftersom detta möjliggör användning av avluftare samt avtappningsventil.

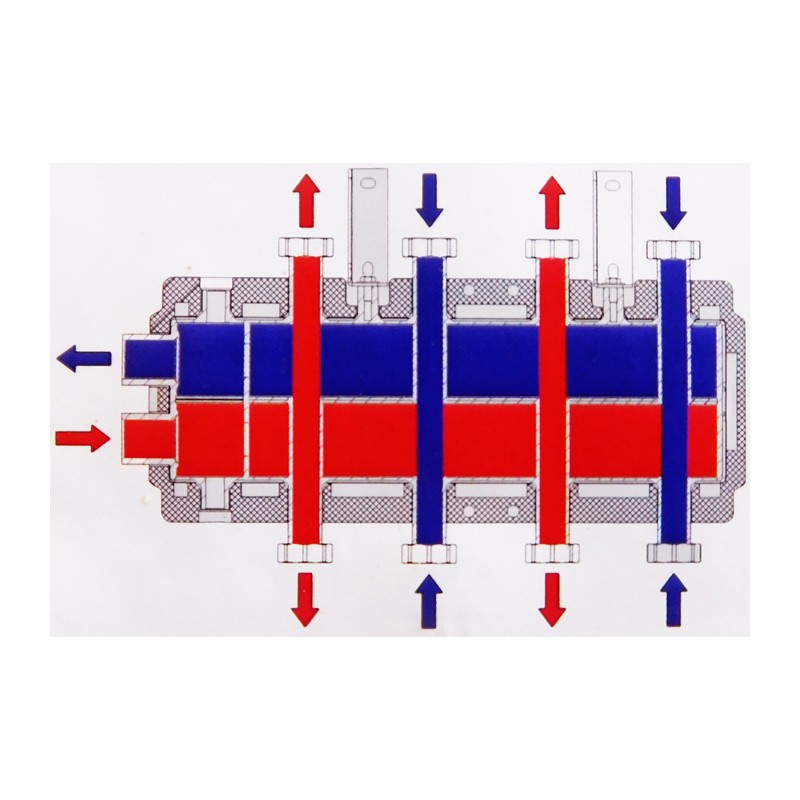

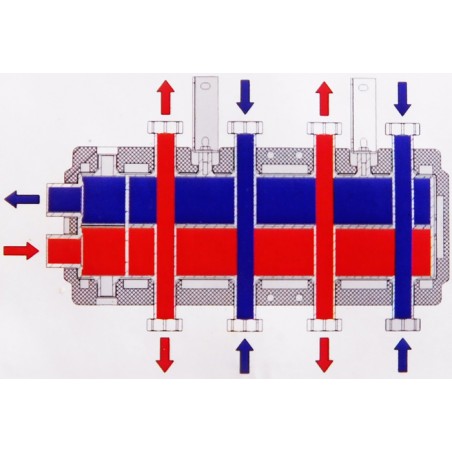

Den hydrauliska separerande fördelaren ska anslutas med hänsyn till flödesschemat som även finns tillgängligt i produktgalleriet. Det rekommenderas att tillämpa principen att undvika korsning av tillopps- och returflöden för motsatt anslutna värmekretsar eller pumpgrupper, vilket också markeras med pilar i schemat.
I praktiken innebär detta att efter val av primär anslutning för en värmekrets, till exempel den övre anslutningen, måste tilloppen till de sekundära värmekretsarna anslutas identiskt på motsatt sida. Följaktligen måste även returledningarna anslutas motsvarande på respektive sida av enhetens hölje.
Det ska dessutom beaktas att de anslutningar som är avsedda för avluftare och avtappningsventil (storlek 1/2") under inga omständigheter får användas för anslutning av värmekretsar. Vid montering i en position som inte möjliggör installation av avluftare (t.ex. vertikalt) ska dessa anslutningar förslutas.
