I det här inlägget tar vi upp installationen av en magnetseparator, alltså en enhet som skyddar värmesystemet (centralvärme) mot föroreningar av metallisk eller korrosiv karaktär. Den kallas ofta även för magnetseparator. Hur monterar man den och vilka misstag bör man undvika?
Vår instruktion baseras på smutsseparatorer av märket Nordic Tec – men de flesta rekommendationer är mycket lika och passar även produkter från andra tillverkare.
En magnetseparator är mycket effektiv för att rena vattenburna system (oftast centralvärme) och fungerar enligt magnetprincipen. Inuti magnetseparatorn finns en magnetstav (magnetinsats) som skapar ett starkt magnetfält som drar till sig partiklar av ferromagnetiska föroreningar, det vill säga metalliska partiklar.
När vattnet passerar genom magnetseparatorn dras alla järnspån, metallpartiklar, lossnade rostfragment och mikroskopiska rester från systemet till magneten och samlas i en särskild sedimenteringsdel. På så sätt når de inte de mest känsliga komponenterna i värmesystemet – såsom plattvärmeväxlare, cirkulationspumpar, golvvärmefördelare – samt de viktigaste och dyraste delarna: moderna pannor och värmepumpar. Dessutom kräver många tillverkare av värmepumpar magnetseparatorer för att garantin ska gälla.
På detta sätt avlagras inte heller metalliska mikrofragment eller kalkpartiklar som lossnat till följd av hårt vatten på installationens innerväggar – i golvvärmerör eller i radiatorer. Detta har i sin tur en tydlig påverkan på värmesystemets effektivitet och energiförbrukning. Funktionsprincipen för magnetseparatorer är därför mycket enkel.
Innan installationen kontrollerar vi att alla delar som ska ingå i setet verkligen finns med. De flesta betraktar detta som självklart och oftast är levererade set kompletta, men det är ändå värt att kontrollera – särskilt innan rören kapas och systemet tas ur drift. Saknas en packning eller någon grundläggande del riskerar man att stå med ett obrukbart värmesystem.

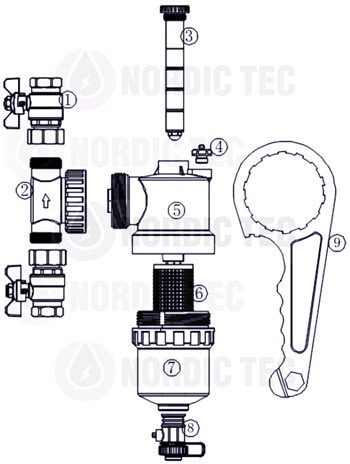

De flesta magnetseparatorer bör innehålla de komponenter som visas i bilden nedan:
✅ Ofta behövs även en separat nyckel för att manövrera avluftaren och avtappningsventilen. Den visas inte i översikten och krävs inte för alla magnetseparatorer.
✅ Slutligen kontrollerar vi även att alla gängade delar är försedda med packningar – både ventiler och O-ringstätningar som förbinder magnetseparatorns delar. Om allt stämmer går vi vidare till installationen.
När det gäller den bästa placeringen finns det olika skolor, men de flesta praktiker är överens om att magnetseparatorn bör monteras på returledningen, före den komponent som man vill skydda mest. Därför är det lämpligt att installera den före en värmepump eller före en gaspanna om installationen görs just för att skydda dessa enheter.
En annan uppfattning är att placeringen inte är lika viktig eftersom ferromagnetiska partiklar förr eller senare ändå fångas upp i ett cirkulerande system. Detta är bara delvis sant och håller inte alltid i praktiken.
✅ Det är absolut nödvändigt att magnetseparatorn monteras på en plats med fri åtkomst, så att framtida service kan utföras.
Om magnetseparatorn installeras redan under uppbyggnaden av hela värmesystemet är installationen enkel. Vid montering i ett befintligt system måste man däremot börja med att tömma systemet på vatten – eller åtminstone den del där installationen ska ske.
När magnetseparatorn är installerad öppnas avstängningsventilerna och värmesystemet fylls på med vatten igen. Därefter avluftas magnetseparatorn med hjälp av avluftaren.
När magnetseparatorn är avluftad ska man kontrollera att det inte finns några tecken på läckage, främst vid anslutningarna. Täthetskontrollen bör inte göras endast en gång – det rekommenderas att kontrollera igen efter 6 till 24 timmar.
✅ En korrekt installerad magnetseparator måste monteras i vertikalt läge, oavsett rörens orientering.
Om inga läckor upptäcks kan man anta att magnetseparatorn är korrekt installerad och fungerar som den ska.
