Magnetfilter – uppbyggnad, funktion och användningsområden

Vad är ett magnetfilter

Ett magnetfilter, ofta även kallat med andra namn såsom magnetisk separator, smutsseparator m.m., är en komponent i värme- eller vatteninstallationer vars uppgift är att fånga upp metalliska föroreningar som cirkulerar i systemet. Oftast rör det sig om partiklar av magnetit, rost samt små metallfragment (ibland nästan mikroskopiska) som uppstår till följd av korrosion av ståldelar eller generellt slitage av metalliska komponenter i systemet. I praktiken fyller magnetfiltret mycket ofta även en skyddande funktion – det ska stoppa den fortsatta nedbrytningen av systemet och i synnerhet skydda de mer känsliga komponenterna i systemet från dessa skadliga partiklar.

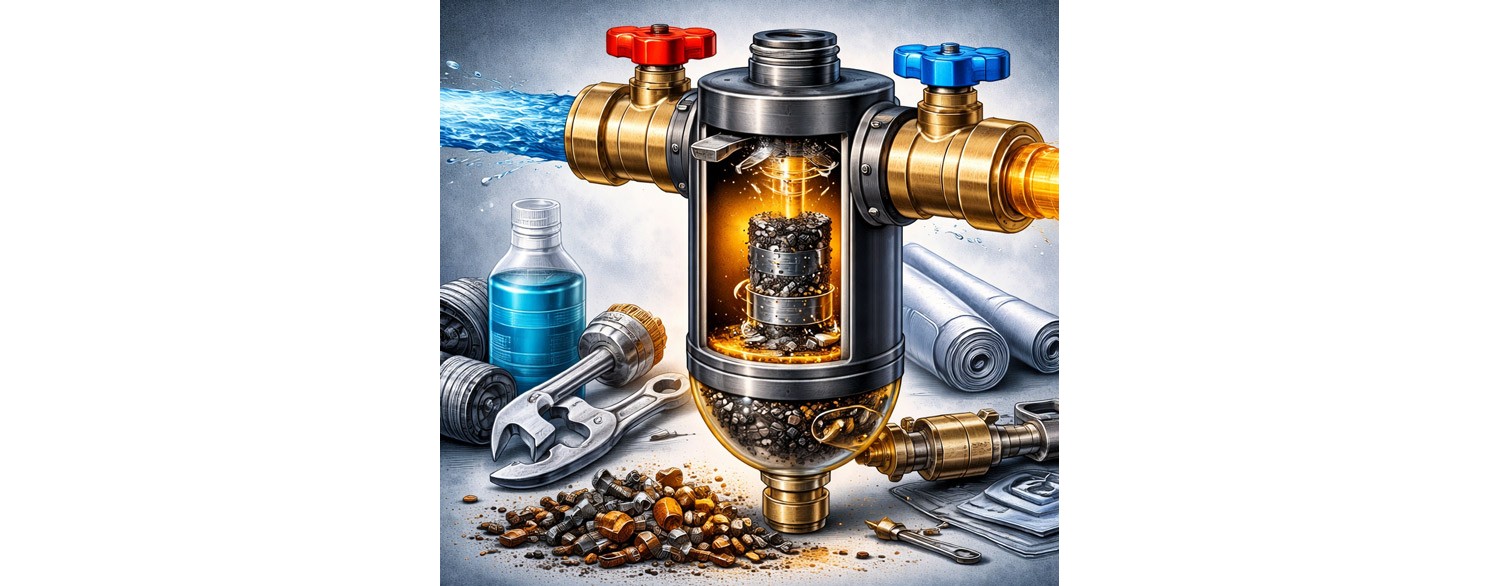

Magnetfiltrets uppbyggnad – hur det är konstruerat

Den grundläggande konstruktionen av ett magnetfilter är relativt enkel men mycket effektiv – förutsatt att den huvudsakliga komponenten som drar till sig metalliska föroreningar är tillräckligt stark. Denna grundläggande komponent är magneten.
Ett magnetfilter består därför av:

• ett hölje, det vill säga magnetkammaren
• en stark magnet (eller ibland ett magnetpaket),
• en separationskammare för föroreningar,
• en avtappningsventil som möjliggör borttagning av uppsamlat avfall
• anslutningar för montering i installationen,
• oftast även extra ventiler som gör det möjligt att när som helst stänga av filtret från systemet

Magneten ansvarar för att attrahera ferromagnetiska partiklar, medan höljets konstruktion gör att flödet av mediet bromsas upp, vilket även underlättar avlagring av icke-magnetiska föroreningar såsom sand eller slam.

Filtr-Magnetyczny-NT-SM-3/4-cala

View

copy of Separator Filtr Magnetyczny 1 cal Nordic Tec DN25

Filtr-Magnetyczny-NT-SM-1-cal

View

Användning som magnetisk separator

Som magnetisk separator monteras filtret oftast på returledningen i värmesystemet, före pannan, värmepumpen, hydraulisk separator eller värmeväxlare (värmeväxlare är relativt känsliga för igensättning). Dess uppgift är att skydda känsliga komponenter i installationen mot mekaniskt slitage, igensättning och försämrad verkningsgrad. Regelbunden borttagning av magnetit förlänger avsevärt hela systemets livslängd – men även livslängden för enskilda komponenter. Pumpar blir mindre felbenägna, värmeväxlare tappar tätning mer sällan och pannor behåller full effektivitet under längre tid.

Magnetfilter för spolning av installationen?

Allt oftare förekommer ett arbetssätt där installatörer även använder magnetfilter för spolning av installationer. Det används vid första idrifttagningen av systemet eller vid service av äldre installationer. Under spolningen samlar filtret intensivt upp avlagringar, slam och fina föroreningar som har lossnat från rörens väggar. Tack vare detta blir rengöringsprocessen mer effektiv och säkrare för övriga komponenter i installationen. Därefter lämnas filtret oftast kvar i installationen, eftersom åldrandeprocessen tyvärr bara tilltar med tiden – därför bör spolning av installationen (gammal eller sliten) upprepas regelbundet.

Är det värt att använda smutsseparatorer?

Användning av ett magnetfilter som smutsseparator leder direkt till:

• längre livslängd för värmeutrustning,
• stabilare drift av installationen,
• lägre energiförbrukning (självklart över tid, eftersom en förorenad installation är mindre effektiv),
• färre driftstörningar och lägre servicekostnader.

I moderna installationer upphör magnetfiltret att vara ett tillval och blir i stället en standardiserad skyddskomponent för hela systemet. Särskilt rekommenderas installation av magnetfilter i öppna system.

Man stöter också ofta på rekommendationer om installation av smutsseparatorer för gaspannor samt för skydd av värmepumpar.

I lager

Hydraulisk separator 4 x 1" - 50 kW med isolering

SE-separator-sprz-4x1

99,99 €

Lägg till i varukorgen

I lager

Hydraulisk separator 50 kW + Manometer och termometer

SE-separator-sprz-SNT-A-70

114,99 €

Lägg till i varukorgen

I lager

Hydraulisk separator 6x1" med isolering

SE-sprz-separator-6x1

105,00 €

Lägg till i varukorgen

Ökar ett magnetfilter de hydrauliska motstånden?

Varje komponent som installeras i ett system orsakar ett visst tryckfall – detta gäller även magnetfilter. De hydrauliska motstånden är dock i regel marginella och har ingen större påverkan på systemet. Naturligtvis förutsatt att inga omständigheter uppstår som kan betraktas som skadliga, det vill säga att motstånden kan öka av flera skäl:

• förträngning av flödestvärsnittet i filterhuset (konstruktionsfel hos vissa produkter, vilket faktiskt förekommer)
• ändring av flödesriktningen – flödesriktningen genom separatorn är inte valfri och måste följa märkningen
• ansamling av föroreningar (magnetit, slam, avlagringar), det vill säga brist på tillräckligt frekvent service av filtret
• för liten filterdiameter i förhållande till flödet – det vill säga ett felaktigt dimensionerat, för litet filter

Ju mer förorenad den magnetiska separatorn / smutsseparatorn är, desto större motstånd ger den åt det strömmande vattnet. Generellt sett bör dock hydrauliska motstånd som påtagligt påverkar installationen negativt inte uppstå vid korrekt dimensionering, korrekt installation och regelbundet underhåll.
