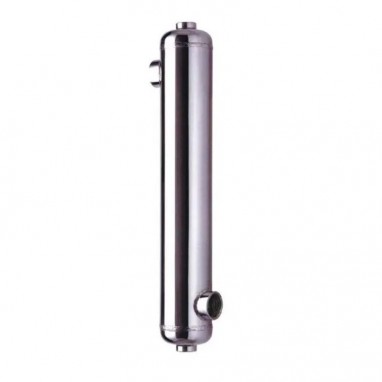

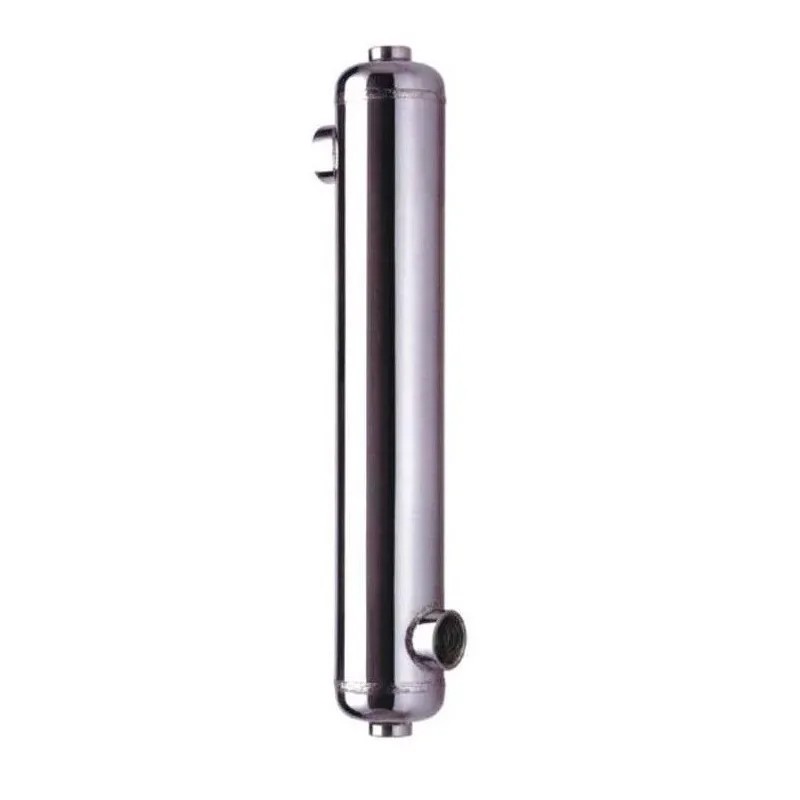

Poolvärmeväxlare Nordic Tec B360 105kW

Rörvärmväxlare B360 för uppvärmning av poolvatten

Rörvärmväxlare B360 för uppvärmning av poolvatten - 105 kW

Nominell effekt: 105 kW (360 kBTU/h)

• Rörvärmväxlaren för uppvärmning av poolvatten - B360 når en nominell effekt på 360 kW (360 kBTU/h)
  När de använda vätskorna enbart är vatten/vatten (utan tillsats av glykol eller andra frostskyddsmedel) och temperaturskillnaden mellan de två kretsarna är 60 °C. Detta innebär dock inte att poolvärmväxlaren kan uppnå en effekt på 105 kW med reducerade matningsparametrar, såsom de som är typiska för en värmepump.

  Om temperaturskillnaden mellan värmebäraren och den vätska som ska värmas minskar, minskar även effektiviteten i värmeöverföringen (mätt i kW) enligt följande:
  - för 50 °C = 85% | 89 kW
  - för 40 °C = 70% | 73 kW
  - för 30 °C = 55% | 57 kW
  - för 20 °C = 40% | 42 kW
• När andra värmebärande vätskor med olika värmeöverföringsegenskaper används, som glykol, bör värdet 105 kW betraktas som ungefärligt.
• Om en frostskyddsvätska, till exempel glykol, väljs, minskar effektiviteten i värmeöverföringen med cirka 8-15%, beroende på koncentrationen av glykol som används. Denna aspekt är viktig att ta hänsyn till vid val av värmväxlare för pooler.

Material för värmväxlaren (mantel och rör): Rostfritt stål 316L (100%, utan tillsatser) - designad för att fungera med klorerat vatten, även högt klorerat.

Användning (vätskor) - rörbundsvärmväxlaren för pooler B360 ✅ är designad för sötvatten, användning med vatten som innehåller salt eller havsvatten rekommenderas inte. Om du har en pool med havsvatten eller saltvatten, eller tillsätter salt till vattnet, bör du använda en titanvärmväxlare.

Nominella flöden:

• Värmebärare / värmekällans sida: 48 l/min
• Uppvärmd vätska / poolvatten: 358 l/min

Arbetstryck: upp till 6 bar - Provtryck: 10 bar

Anslutningar för vätskor

• 2x 1,5 tum - anslutningar för värmebärare - K1 och K4
• 2x 2 tum - anslutningar för uppvärmd vätska - K3 och K2

Poolvolym (rekommenderad):

• Upp till 110 m3 nominellt, med en temperaturskillnad mellan vätskorna på cirka 60 °C och lämpliga flödesnivåer.
• Vid otillräckliga uppvärmningsparametrar kan den föreslagna volymen inte hanteras på ett tillfredsställande sätt av värmväxlaren.

Dimensioner:

• Längd med vattenanslutningar: 830 mm
• Diameter: 90 mm

Värmeöverföringsarea för poolvärmväxlaren - modell B360 - 0,85 m²

Anslutningsmetod för poolvärmväxlare B360 105 kW

• K1 - ingång för värmebärare (ingång för varm vätska från värmekällan)
• K2 - utgång för uppvärmd vätska (utgång för poolvatten, återvändande till poolen)
• K3 - ingång för vätska som ska värmas (ingång för poolvatten som ska värmas)
• K4 - utgång för värmebärare (utgång för varm vätska, återvändande till värmekällan)

Poolvärmväxlare ansluts i motströmsläge, som visas i bilden ovan, för att uppnå maximal effektivitet i värmeöverföringen.

_________

Värmväxlare för pooler på 50 m³ eller till och med 100 m³ - vilken typ av pool kan B360-värmväxlaren betjäna

Den huvudsakliga faktorn som bestämmer storleken på poolen som B360-värmväxlaren kan betjäna beror på värmekällans egenskaper, det vill säga dess effekt, matningstemperaturen och flödet av varmt vatten (värmebärare) som den kan garantera. Det är viktigt att komma ihåg att en poolvärmväxlare, som en värmeöverföringsenhet, helt enkelt är en metallkropp formad för att fungera som en överförare av termisk energi. Värmväxlaren producerar inte värme, utan överför bara värme till poolvattnet, och om värmekällan inte är tillräckligt kraftfull, kommer en ökning av värmväxlarens storlek inte att göra stor skillnad i uppvärmningen. B360-värmväxlaren är dock redan en stor enhet och kan, under lämpliga förhållanden, betjäna pooler upp till 100 eller till och med 120 m³.

Temperaturskillnaden mellan värmebäraren och poolvattnet är mycket viktig. Man anser att om denna skillnad är 60 °C och om det finns tillräckligt höga flöden på båda sidor, kan denna värmväxlare uppnå en effekt på 105 kW, förutsatt att värmekällan kan leverera denna effekt. Denna kapacitet skulle vara tillräcklig för att värma en pool på 120 kubikmeter på ett mer än tillfredsställande sätt.

I praktiken, om poolen värms av en panna (som drivs av vilket bränsle som helst) med en matningstemperatur inställd på cirka 50-60 °C (det vill säga med en temperaturskillnad mellan vätskorna på cirka 25-30 °C), visar sig B360-värmväxlaren vara optimal för pooler med en vattenvolym på tiotusentals liter, till exempel pooler på 50 m³ eller 60 m³. Valet av värmväxlare för en pool är dock komplext och det är inte möjligt att ge exakta uppgifter i en kort text; varje fall bör bedömas individuellt.
