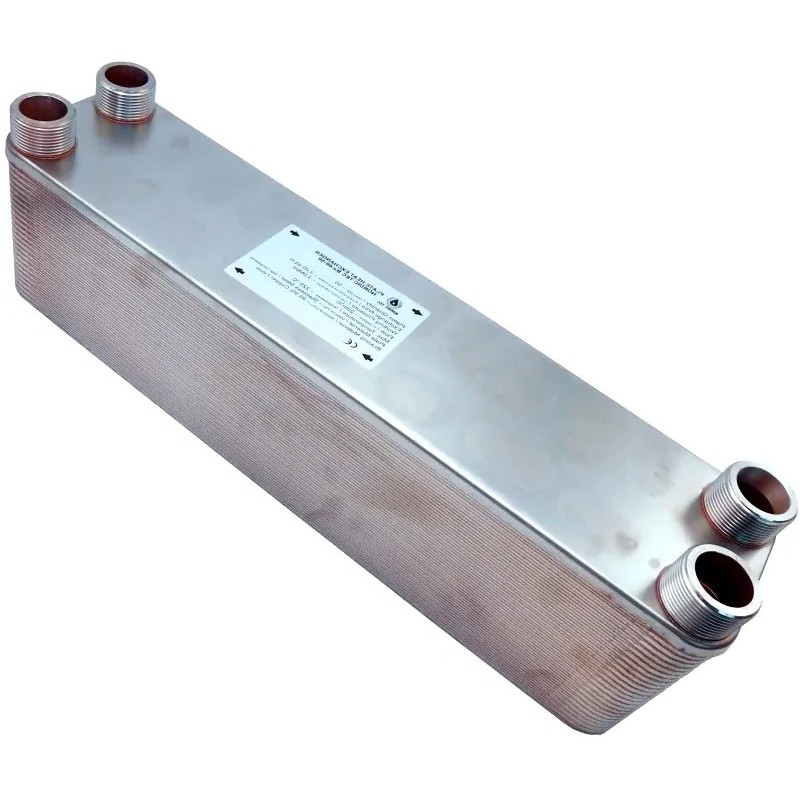

Värmeväxlare - Nordic Tec Ba-60-90 - 4x 1 1/2", 90 plattor

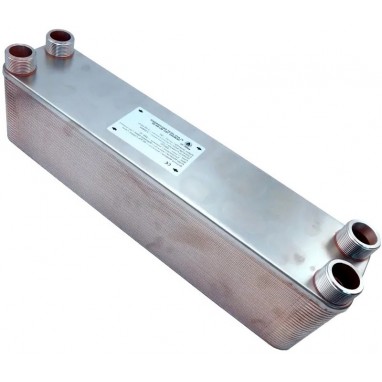

Nordic Tec Ba-60-90 - anslutningar 1 1/2", 90 plattor

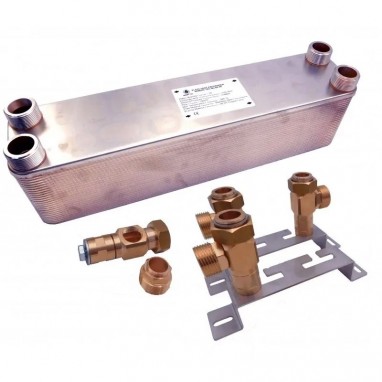

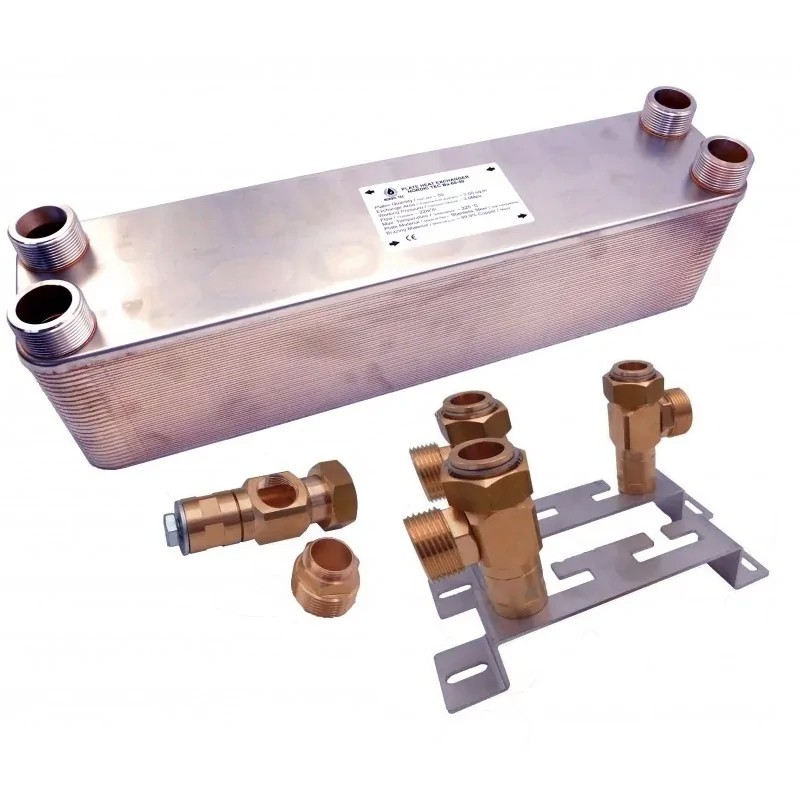

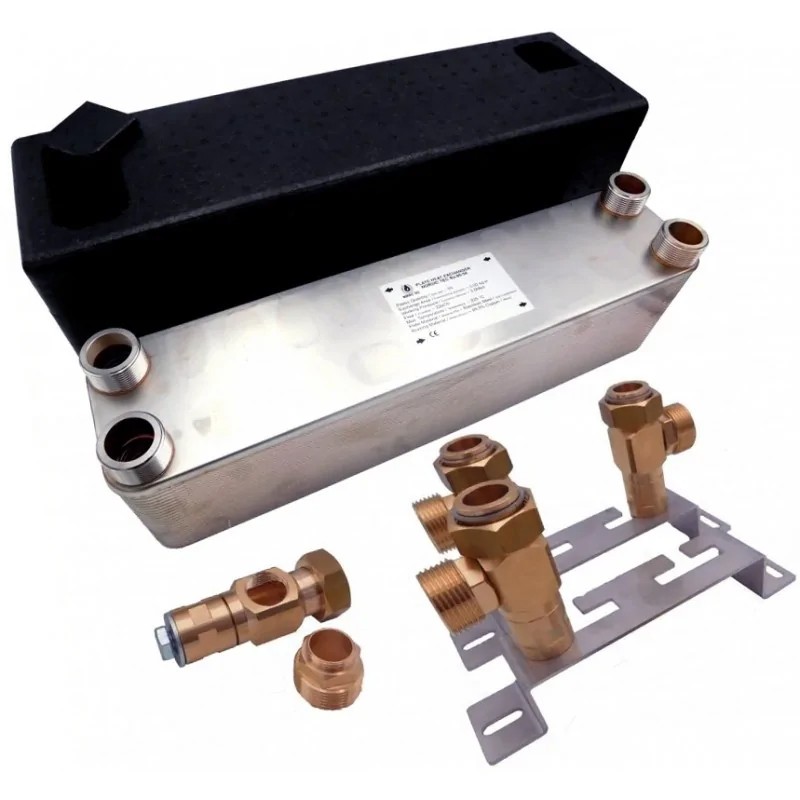

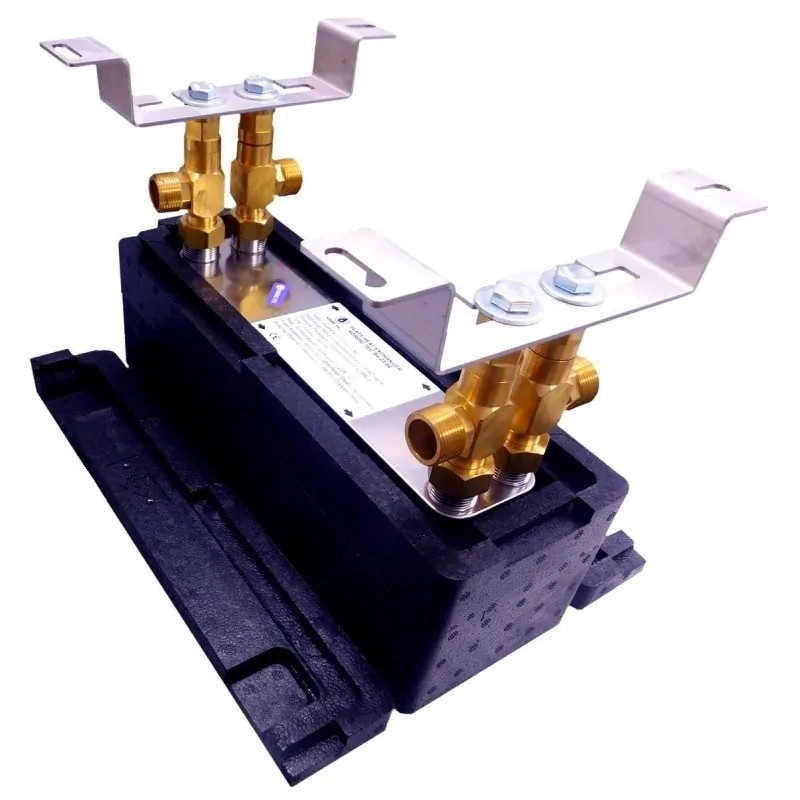

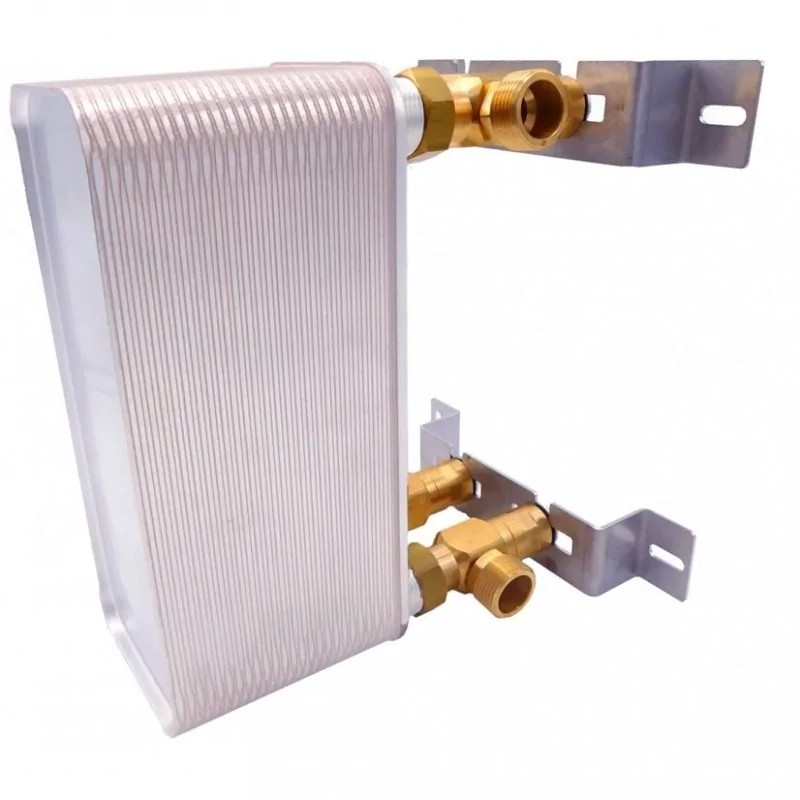

Tillbehör för plattvärmeväxlare Ba-60-90 - isolering och monteringsdetaljer är valfria
Tekniska detaljer - Värmeväxlare Ba-60-90:
- Rostfritt stål S316L, lödbraserad med 99,9 % koppar
- Anslutningar: 4x 1 1/4", BSP | DN40
- Arbetstryck: upp till 30 bar
Värmeväxlaren Ba-60-90 är utformad för användning med vätskor, vilket innebär att användning av gas, freon etc. bör undvikas.
- Testtryck: 45-60 bar – det tryck som enheten testas vid innan den godkänns för försäljning
- Maximal temperatur: +230°C
- Flödeskapacitet: 22 m³/h | 22 000 l/h
Värmeöverföringsyta - värmeväxlare Ba-60-90 - 5,4 m²
Värmeväxlare Ba-60-90 6/4" har en mycket stor plattarea på 5,4 m², vilket gör den till en av de största värmeväxlarna i Ba-60-serien från Nordic Tec. Den stora plattarean och den relativt stora anslutningen gör den idealisk för användning i stora värmesystem och uppvärmningsanläggningar med hög kapacitet. Den används ofta för anslutning av monoblock-värmepumpar.
I glykol-vattenkretsar kan värmeväxlaren Ba-60-90 hantera monoblock-värmepumpar med en effekt på 18 till 38 kW, medan den i vatten-vattenkretsar (för separation av split-värmepumpar) kan stödja enheter upp till 45 kW.
Huvudsakliga användningsområden för modellen Ba-60-90
- Stora värmesystem och/eller varmvattenanläggningar – större värmeinstallationer
- Värmeväxlare för drift av högkapacitets värmepumpar (för vätska-vätska-anslutningar vid separation av värmepumpskretsen från systemet)
- Särskilt lämplig för separation av monoblock-värmepumpar som använder glykol från resten av systemet
- Industriell kylning
- Hantering av stora industribyggnader i anslutning till fjärrvärmenä
Mått på värmeväxlaren Ba-60-90
(A) - 526 mm
(B) - 124 mm
(C) - 478 mm
(D) - 78 mm
(F) - 225 mm
_____
Lödbaserad plattvärmeväxlare med 90 plattor för vattenuppvärmning – Nordic Tec Ba-60-90

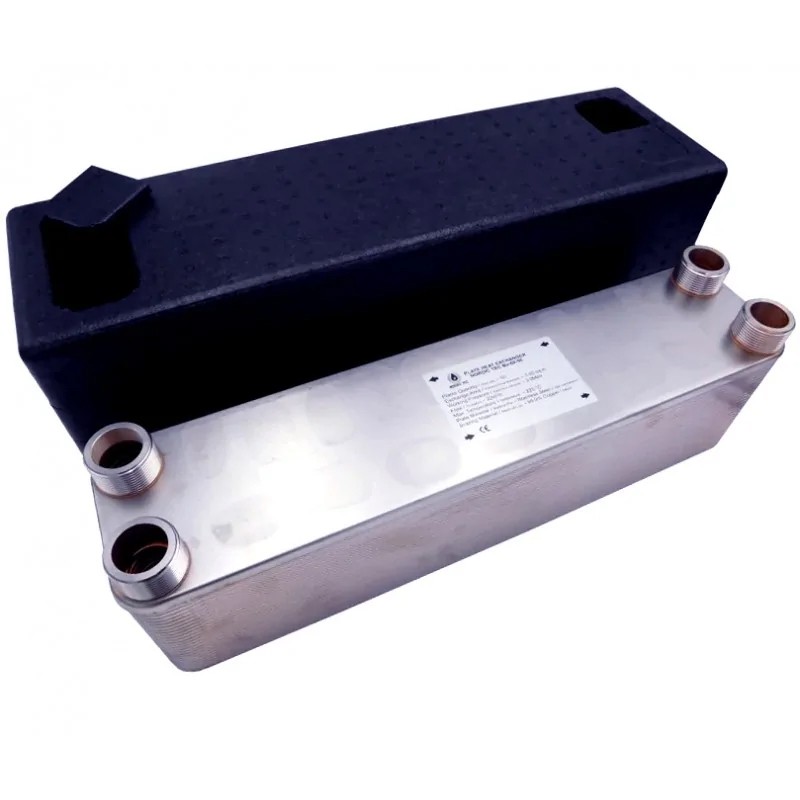

Nordic Tec erbjuder som tillval en värmeisolering för värmeväxlaren, med en tjocklek på cirka 24 mm, tillverkad av polypropenskum. Denna modell har 6/4-tums anslutningar, vilket möjliggör ett högt flöde. Den nominella flödeskapaciteten för värmeväxlaren är 22 m³/h, men det är viktigt att notera att ett rör på 1 1/2" möjliggör ett maximalt flöde på cirka 15,50 m³/h.
Denna värmeväxlare väljs ofta för industriella eller kommersiella tillämpningar, såsom i fjärrvärmesystem och varmvattenproduktion i kontorsbyggnader, hotell, restauranger, lagerlokaler, stora stormarknader, skolor och till och med kyrkor.
Enheten är tillverkad genom en beprövad metod för att sammanfoga plattor av rostfritt stål. Varje platta i värmeväxlaren har en värmeöverföringsyta på 0,060 m². Genom att multiplicera denna yta med antalet plattor (i detta fall 90), erhålls en total värmeöverföringsyta på 5,40 m².
Plattvärmeväxlare för varmvatten – Nordic Tec Ba-60-90
Den kan även användas som en effektiv plattvärmeväxlare för varmvatten i komplexa och storskaliga system.
Det är viktigt att notera att värmeväxlaren Ba-60-90 med 90 plattor, tack vare sin storlek, är särskilt rekommenderad för användning med värmepumpar, särskilt som en intern värmeväxlare för hantering av köldmedier, gaser etc. Det är en värmeväxlare som är konstruerad för att tåla tryck på upp till 30 bar och används för att ansluta värmepumpar till värmesystem i vätska-vätska-konfigurationer. Detta är särskilt relevant vid anslutning av monoblock-värmepumpar i vatten/glykol-system.
Plattvärmeväxlare för stora monoblock-värmepumpar på 40 kW
Värmeväxlaren Nordic Tec Ba-60-90 är särskilt lämplig för användning med stora monoblock-värmepumpar, eftersom den har en stor värmeöverföringsyta och stora anslutningar, vilket möjliggör relativt höga flöden med minimala tryckförluster. Valet av värmeväxlare för varje värmepump beror främst på framledningstemperaturen i det specifika systemet. Större modeller väljs för lågtemperatursystem, såsom golvvärmeinstallationer med temperaturer på 30-35°C, medan mindre värmeväxlare väljs för system med temperaturer runt 50°C.
Drift av värmeväxlaren Ba-60-90 med monoblock-värmepumpar som använder glykol
- Vid en monoblock-värmepump som använder glykol (30 %) i ett lågtemperatursystem med 30-35°C kan värmeväxlaren Ba-60-90 hantera enheter med en effekt på upp till 18-20 kW.
- I ett högtemperatursystem (cirka 50°C) med samma värmepump kan denna värmeväxlare stödja enheter med en effekt på upp till 36 kW och i vissa fall upp till 40 kW.
Valet av värmeväxlare för stora monoblock-värmepumpar bör dock ta hänsyn till alla aspekter av det specifika systemet och göras individuellt.
