Värmeväxlare för värmepumpar och pannor - NT Ba-60-30
Värmeväxlare för värmepumpar Nordic Tec Ba-60-30
4x 1 1/4", 30 plattor

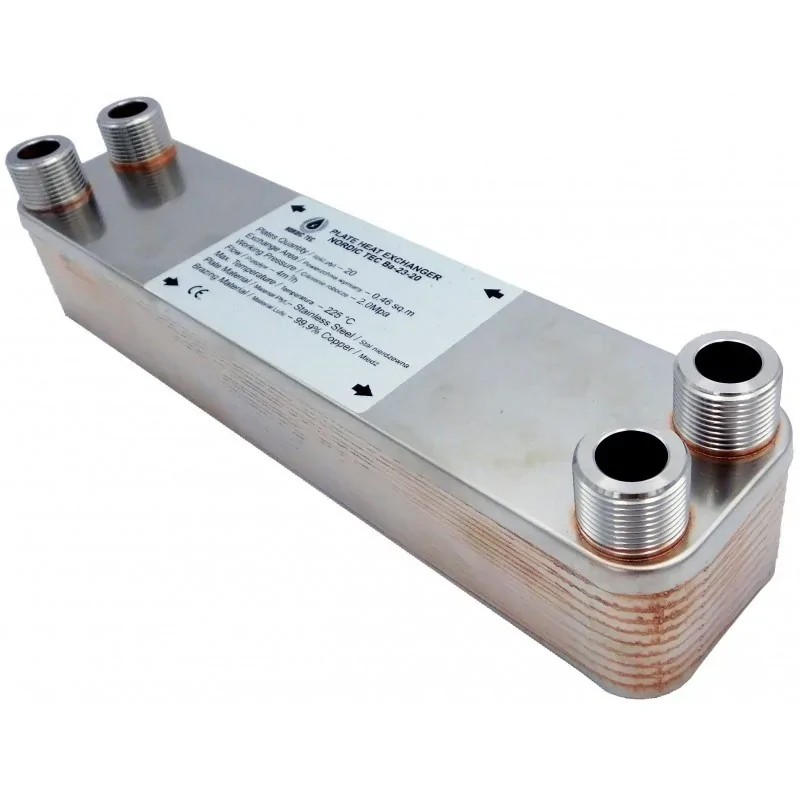

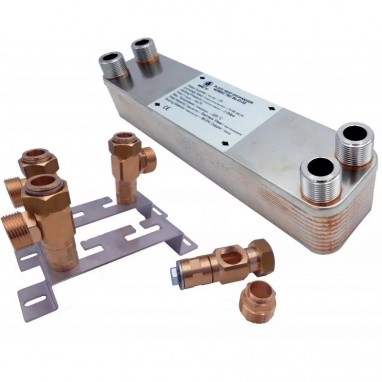

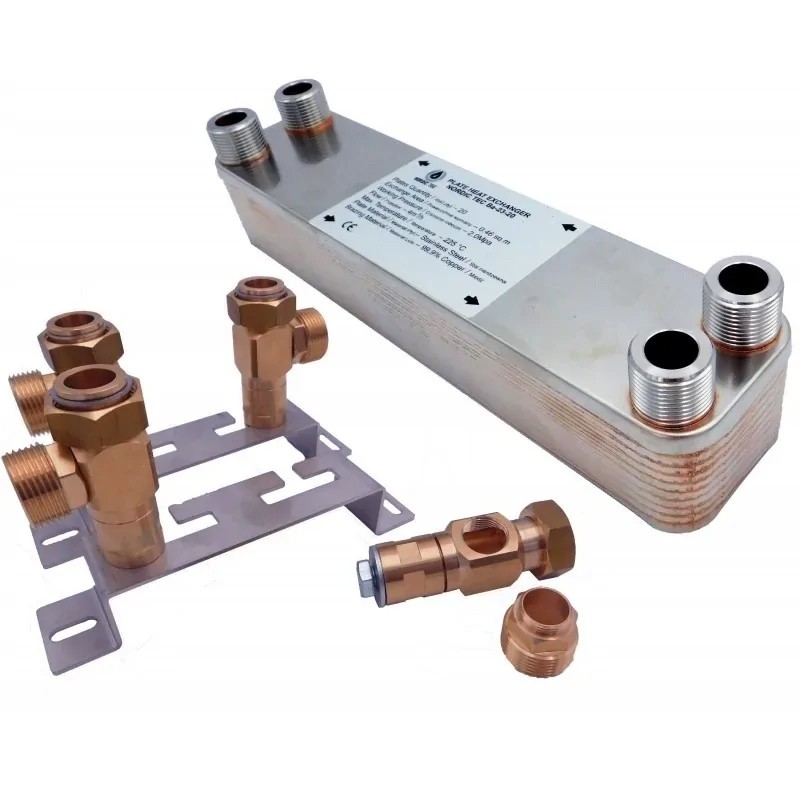

Bilden visar en värmeväxlare för värmepumpar och stora pannor - Ba-60-30 med alla tillbehör. Vi påminner om att tillbehör för värmeväxlare, såsom isolering och monteringsstöd, är valfria.
Tekniska data - Värmeväxlare 5/4" Ba-60-30:
- Material för plattor: rostfritt stål L316
- Material för lödning: koppar (Cu 99,99 %)
- Tjocklek per platta: 0,40 mm
- Temperaturområde: -185,0 grader till +230,0 grader Celsius
- Flöde: 22 m³/h
- Arbetstryck: 30 bar (testad vid 45-60 bar)
- Anslutningsdiameter: 1 1/4 tum | DN32
Värmeväxlingsyta - Värmeväxlare Nordic Tec Ba-60-30: 1,80 m²
Diagrammet ovan visar värmeväxlingsytan för Ba-60-30-värmeväxlaren och jämför den med andra enheter i samma serie med ett annat antal plattor. Diagrammet visar relationen mellan antalet plattor och den totala värmeväxlingsytan. En enskild platta i värmeväxlaren har en yta på 0,060 m². Genom att multiplicera detta värde med antalet plattor får man den totala ytan: för Ba-60-30 blir detta 1,80 m². Om du behöver en större yta kan du i diagrammet hitta större värmeväxlare i Ba-60-serien, som också finns tillgängliga i vårt sortiment. Nedan kan du läsa hur ytan på 1,80 m² översätts till praktiska tillämpningar för denna värmeväxlare.
Tillämpningar för värmeväxlaren Ba-60-30 1 1/4 - Inte bara värmepumpar
- Den vanligaste tillämpningen för denna värmeväxlare, enligt våra erfarenheter, är anslutning av monoblock-värmepumpar (mer sällan även split-enheter) med en effekt på mellan 10 kW och 14 kW (beroende på systemets beräknade arbetstemperaturer) till centralvärmesystem i hus eller kommersiella byggnader, med användning av vatten eller glykol. Därför är anslutningarna större än standard och har en storlek på 1 1/4".
- Enheten är också lämplig för anslutning av olika typer av pannor, ofta i kaskadsystem i centralvärmeanläggningar, vanligtvis för pannor med en effekt på cirka 60 kW, ibland även något större | Värmeväxlare för pannor
- Passiv kylning av bostadsbyggnader via värmepumpar och glykolsystem.
- Användning som värmeväxlare i industriella tillämpningar med olika vätskor, inklusive oljor.
- Värmeväxlaren med 30 plattor är lämplig för att hantera större enheter med solpaneler (glykol) i industriella system.
- Anslutning av industribyggnader till uppvärmningssystem för ytor upp till flera hundra kvadratmeter (lokala eller kommunala värmesystem).
- Stora industriella värmecentraler på 60 kW till 80 kW anslutna via plattvärmeväxlare till andra delar av systemet, till exempel i flerbostadshus.
Dimensioner - Värmeväxlare Ba-60-30 1 1/4"
(A) - 526 mm
(B) - 124 mm
(C) - 478 mm
(D) - 78 mm
(F) - 80 mm
____
Värmeväxlare Nordic Tec Ba-60 för användning med värmepumpar | 30 plattor
Värmeväxlarna i denna serie har utvecklats som svar på den klassiska trenden inom tillverkning av plattvärmeväxlare, där plattstorleken ofta är 526 mm x 124 mm. Denna storlek anses vara ett av de klassiska formaten och förekommer hos många märken. Serier med liknande dimensioner finns också hos andra tillverkare, med skillnader på bara några millimeter. Tack vare detta uppnår Ba-60-serien mycket liknande parametrar som andra tillverkare, till exempel Secespol LB60 eller SWEP B25T-serierna (naturligtvis med samma antal plattor).

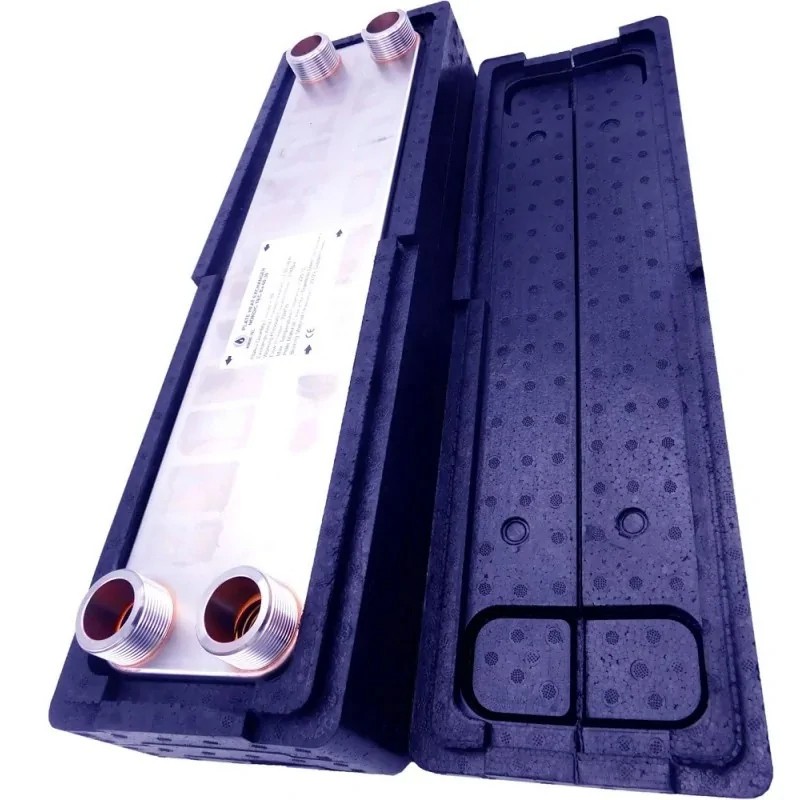

För Ba-60-värmeväxlare erbjuder vi även termisk isolering som tillval. Denna artikel handlar om modellen Ba-60-30, alltså versionen med 30 plattor och DN32-anslutningar (1 1/4").
Värmeväxlare för monoblock-värmepumpar med 12 kW - 14 kW och glykol
Om du letar efter en värmeväxlare för en monoblock-värmepump mellan 10 kW och 14 kW – för ett system som arbetar med glykol – är modellen Ba-60-30 mycket lämplig för detta intervall. Denna värmeväxlare är helt motståndskraftig mot glykol, vilket gör den perfekt för värmepumpssystem som använder detta medium.
Monoblock-värmepumpar på 12 -14 kW, när de arbetar med glykol, kräver en värmeväxlingsyta på cirka 1,8 m², förutsatt att det är ett högtemperatursystem (för värmepumpar), det vill säga att det arbetar i intervallet 50–55 grader. Detta är den klassiska uppvärmningsmodellen för enfamiljshus, där uppvärmningen oftast sker via radiatorer (som kräver denna typ av framledningstemperatur i de allra flesta fall). Ba-60-30 har en exakt yta på 1,8 m². Den kan även hantera något högre kapaciteter om systemet använder vatten istället för glykol (som minskar värmeöverföringen något).
Valet av plattvärmeväxlare förändras om vi pratar om en värmepump för ett lågtemperatursystem – till exempel för ett hus med golvvärme, där all värme distribueras direkt till golvvärmefördelarna. Driftskostnaden för ett sådant system är generellt lägre och energiförbrukningen för värmepumpen är mindre, men vid låga framledningstemperaturer, cirka 30–35 °C, krävs en mycket större yta för att hantera samma värmepumpsmodell (upp till dubbelt så stor yta kan behövas). I detta fall kan en värmeväxlare med en yta på 1,8 m² hantera värmepumpar med en effekt mellan 6 kW och 8 kW.
Vilka strukturella egenskaper gör Ba-60-30-värmeväxlare lämpliga för värmepumpar?**
Värmeväxlarna i Ba-60-serien, inklusive modellen med 30 plattor Ba-60-30, är huvudsakligen utformade för användning med värmepumpar och har flera fördelar i detta avseende:
- Plattdesign: Plattornas avlånga form skapar ett relativt lågt hydrauliskt motstånd för flöden. Detta är mycket viktigt för värmepumpar, eftersom det garanterar ett obehindrat flöde och bidrar till att minska slitaget på cirkulationspumparna.
- Breda anslutningar: Modellen Ba-60-30 har breda anslutningar (relativt till värmeväxlarens storlek) på 1 1/4", vilket hjälper till att hålla tryckförlusterna låga.
- Kompatibilitet med glykol: Den kan arbeta med glykol i olika koncentrationer, även högre, även om det i vårt klimat inte rekommenderas att överstiga 50 % glykol.

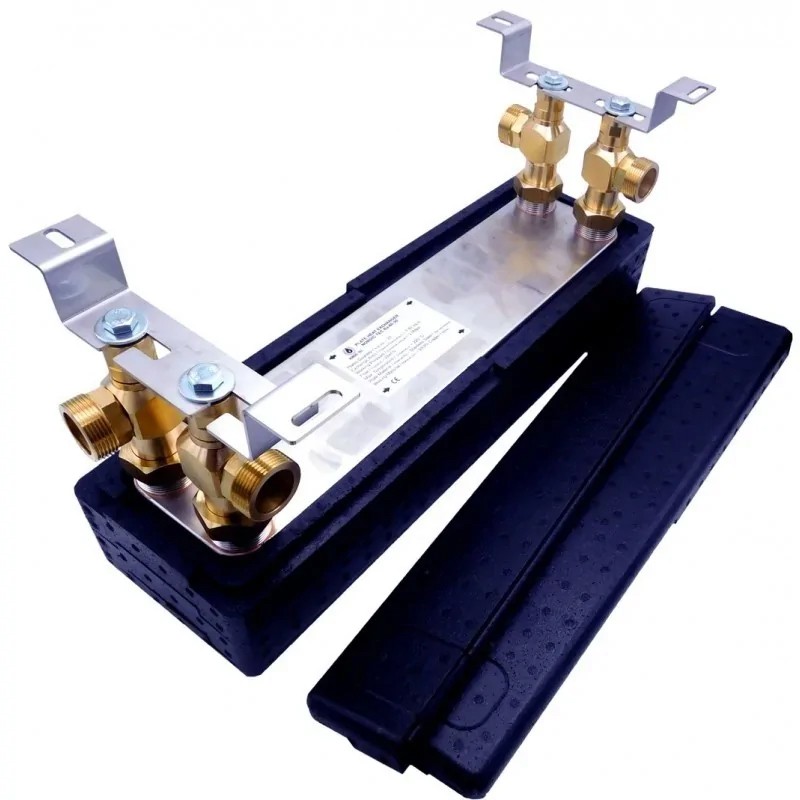

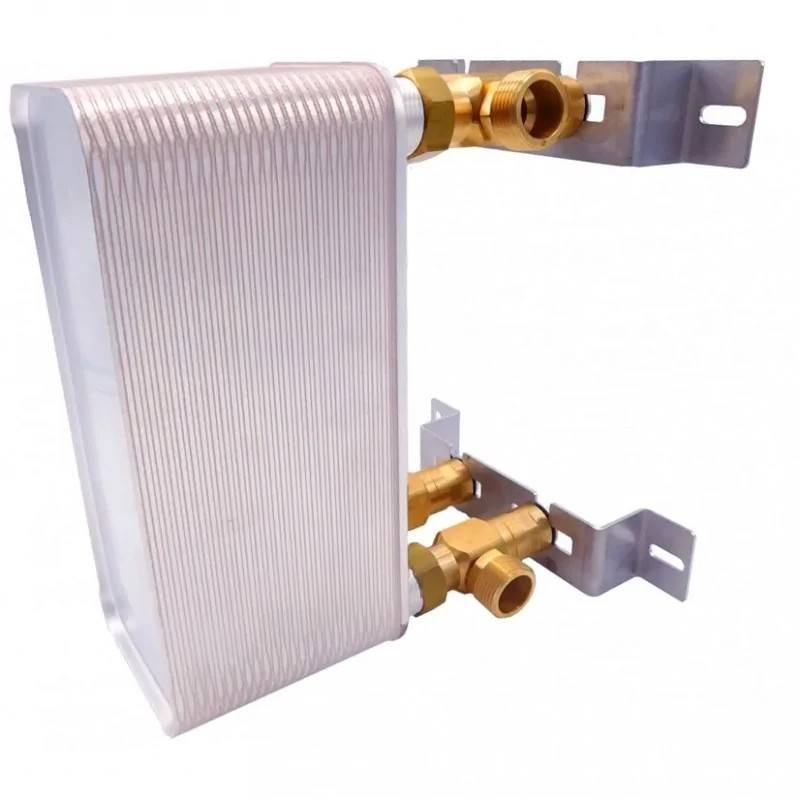

- Tillgängliga tillbehör: Det är möjligt att köpa tillbehör som termisk isolering för att minska värmeförluster, väggmonteringssatser för värmeväxlare med 1 1/4" gängade anslutningar och avstängningsventiler som installeras före värmeväxlarna.
_____
Plattvärmeväxlare Ba-60-30 marknadsförs som en modell som passar värmepumpar – specifikt för den användning som beskrivs ovan, det vill säga för att ansluta byggnaders värmesystem med vätska-vätska-system.
Om du letar efter en liknande modell, men som är certifierad för användning med köldmediet i värmepumpar, kontrollera följande modell:
- ☑️✅ Värmeväxlare för värmepump / kondensor för köldmedium – Nordic Tec Ba-68-26 för enheter på 16–18 kW.
_____
Värmeväxlare 5/4" för pannor på 60 kW
Värmeväxlaren Ba-60-30 med anslutning på 5/4" är i praktiken universell och används ofta med pannor i värmesystem. Den maximala kapaciteten för pannor som den långsiktigt kan hantera är 60 kW, och i vissa fall upp till 70 kW. Pannor i denna storlek bör inte hanteras med modeller med 1-tums anslutningar, vilket gör att Ba-60-30 är utrustad med en DN32 5/4" (1 1/4") anslutning.
I detta fall fungerar värmeväxlaren med 30 plattor som en länk mellan ett slutet system (under tryck, såsom värmesystem) och ett öppet system, där en äldre typ av panna arbetar – exempelvis en kolpanna som kräver att arbeta i ett öppet system.
Det kan dock också handla om det omvända – där värmeväxlaren hanterar en panna som arbetar i ett slutet, trycksatt system – många moderna pannor kräver detta – såsom gas- eller kondenspannor. I sådana fall överför värmeväxlaren värmen till ett värmesystem som arbetar i ett öppet system. Detta är ganska vanligt när vi exempelvis moderniserar värmesystemet i en äldre byggnad och lägger till en modern panna för värmesystem i ett öppet system. I båda fallen kan denna modell enkelt hantera pannor på cirka 60 kW.
Det är värt att tillägga att värmeväxlaren med 5/4" anslutning är särskilt lämplig för arbete i öppna system, eftersom den genererar ett betydligt lägre hydrauliskt motstånd jämfört med modeller med 1-tums anslutningar. I många fall är det till och med möjligt att bibehålla gravitationsdrift trots närvaron av värmeväxlaren.
