Värmeväxlare för värmepumpar - Nordic Tec Ba-60-100

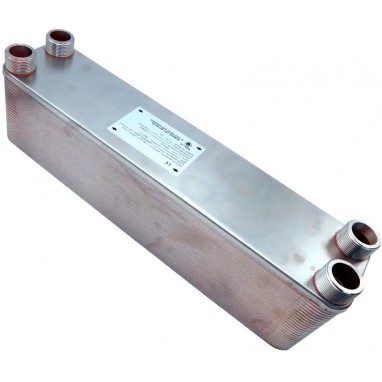

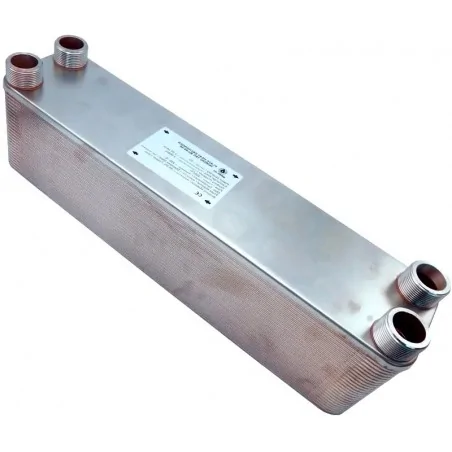

Nordic Tec Ba-60-100 - anslutningar 1 1/2", 100 plattor

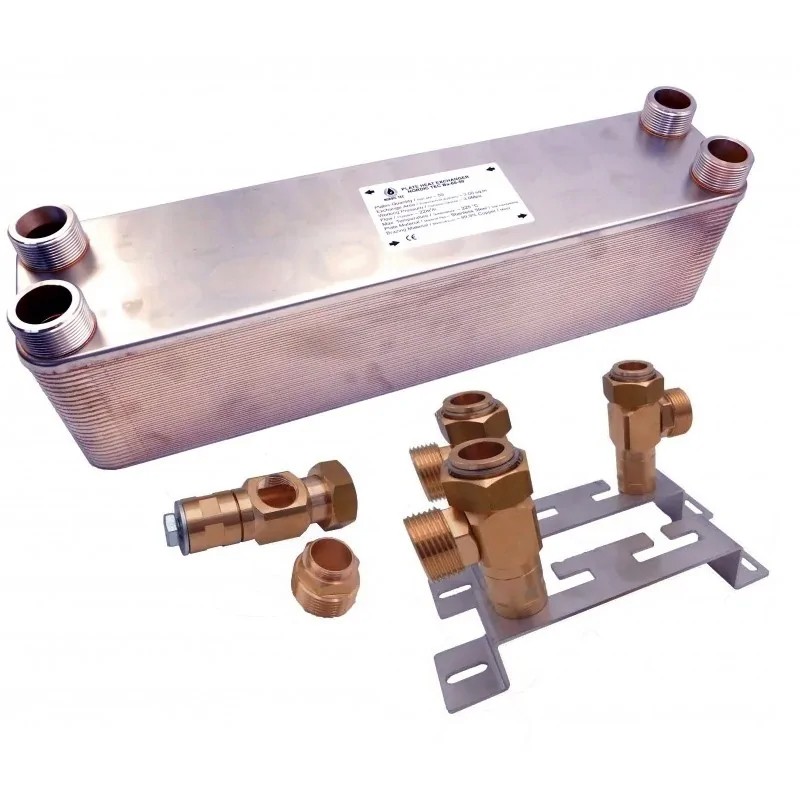

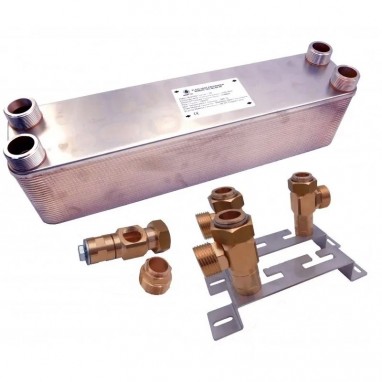

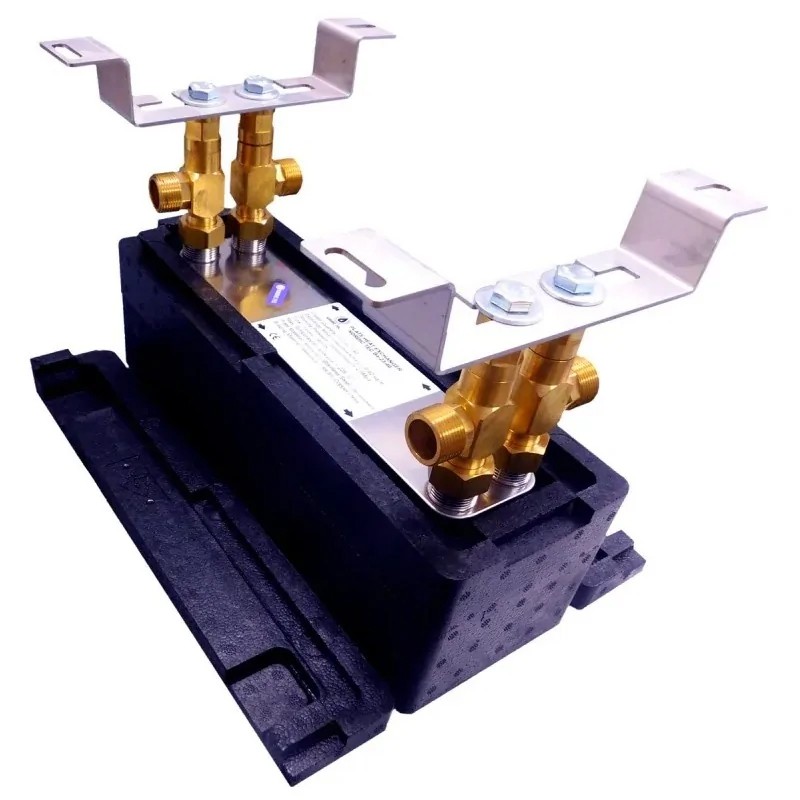

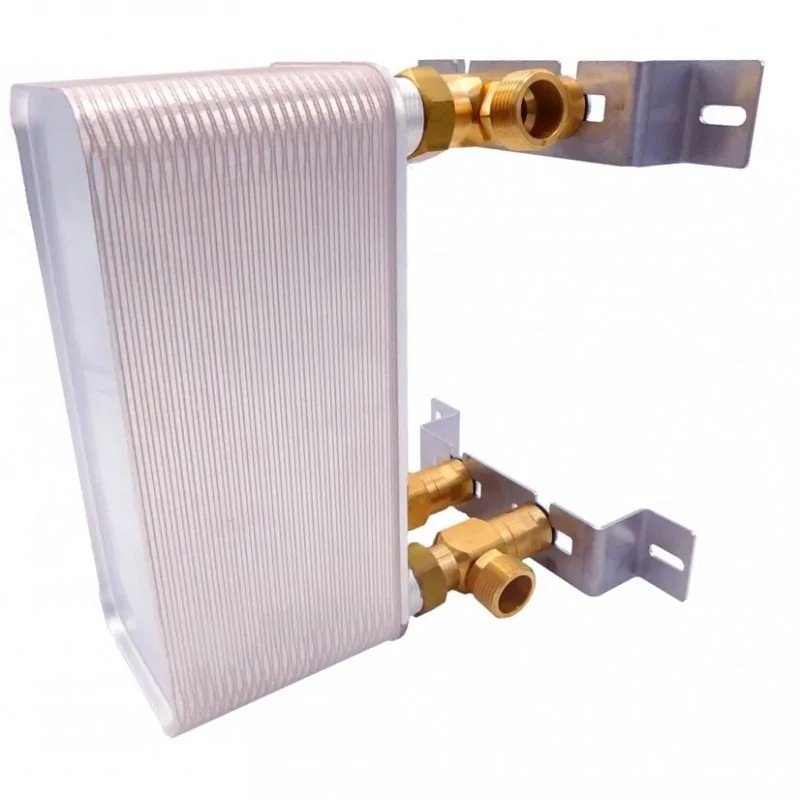

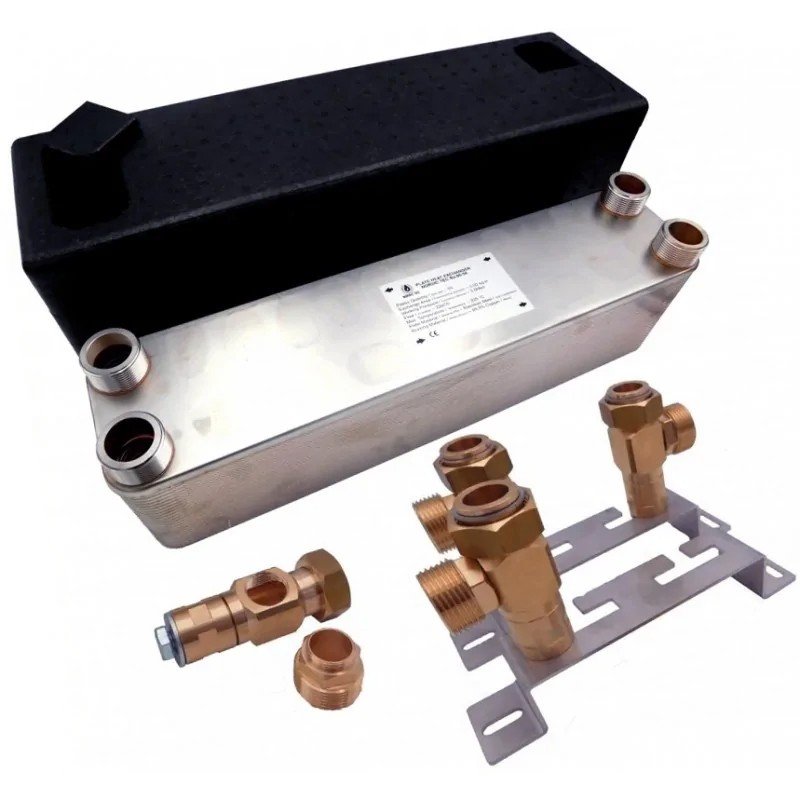

Tillbehör för plattvärmeväxlare Ba-60-100 - isolering och monteringsdetaljer är valfria
Det är en klassisk lödbaserad värmeväxlare i rostfritt stål, som tack vare sina utmärkta värmeöverföringsegenskaper används främst för anslutning till värmepumpar, särskilt på grund av dess stora värmeöverföringsyta på cirka 6,00 m². Med denna yta kan värmeväxlaren med 100 plattor även stödja högpresterande värmepumpar.
Plattvärmeväxlaren Ba-60-100 kan fungera med alla konventionella värmesystem och kan användas för att ansluta värmekällor till stora byggnader, såsom hotell eller köpcentrum.
Den kan även användas som värmeväxlare för varmvatten i större och mer komplexa system. Däremot är den överdimensionerad för användning i enfamiljshus.
Tekniska detaljer – Värmeväxlare Ba-60-100:
- Rostfritt stål S316L, lödbraserad med 99,9 % koppar
- Anslutningar: 4x 6/4", BSP | DN 40 | 1 1/2"
- Arbetstryck: upp till 30 bar
- Testtryck: 45-60 bar – det tryck enheten testas vid innan den godkänns för försäljning
- Maximal temperatur: +230°C
- Flödeskapacitet: 22 m³/h | 22 000 l/h
Plattarea – Värmeväxlare Ba-60-100: 6,00 m²
Värmeväxlaren Ba-60-100 med 1 1/2" anslutningar har en mycket stor plattarea på 6 m², vilket gör den till den största modellen i Ba-60-serien. Om du behöver en större modell med en ännu större värmeöverföringsyta kan du hitta den i Ba-115-serien, som har 2-tums anslutningar.
Mått på värmeväxlaren Ba-60-100
(A) - 526 mm
(B) - 124 mm
(C) - 478 mm
(D) - 78 mm
(F) - 250 mm
____
Plattvärmeväxlare med 100 plattor och isolering – ytterligare information
Den lödbaserade plattvärmeväxlaren Nordic Tec Ba-60-100 är den största modellen i Ba-60-serien. Företaget planerar att introducera en modell med 120 plattor, men för närvarande är 100-plattorsversionen den största tillgängliga modellen i denna serie. Enheten är traditionellt lödbaserad i vakuum med kopparlegering. Anslutningarna är anpassade för flödeskapaciteten, 1 1/2" BSP med klassisk utvändig gänga.
Denna värmeväxlare är huvudsakligen utformad för stora fjärrvärmesystem i kommersiella och industriella byggnader. På grund av sin storlek är den ofta överdimensionerad för enfamiljshus. Om den skulle användas i ett nybyggt enfamiljshus skulle Ba-60-100 kunna värma upp en yta på 2500-3000 m² utan problem. Därför är denna modell mer lämpad för industriella applikationer eller för lågtemperaturvärmekällor med höga krav, såsom värmepumpar som arbetar vid mycket låga temperaturer på 30-35°C.

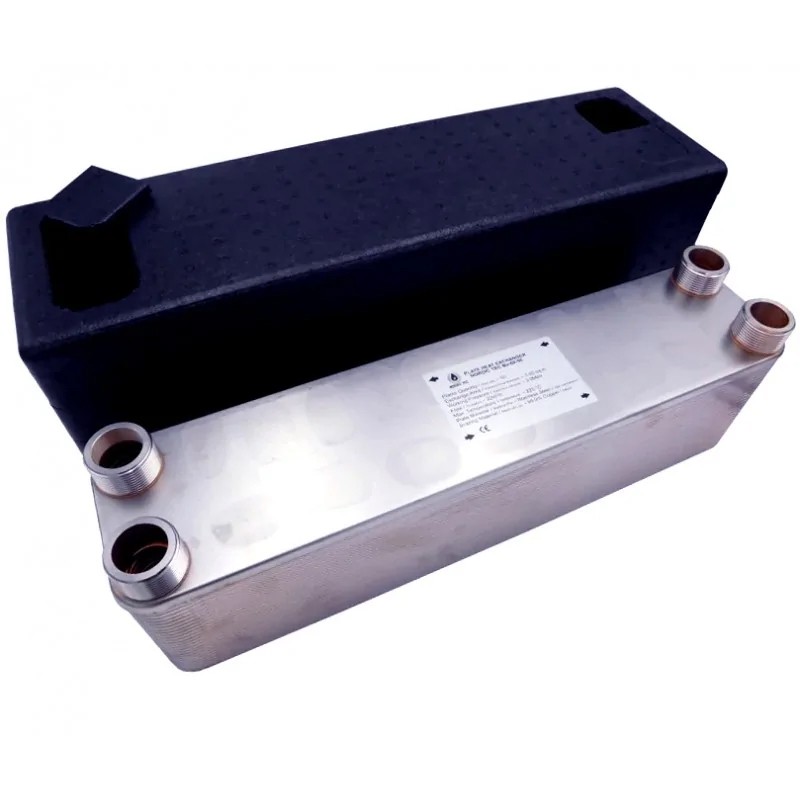

Som tillbehör finns värmeisolering i polypropen tillgänglig för att minska värmeförluster, eftersom enheten är relativt stor och har en betydande ytteryta som kan leda till värmespridning.
Plattvärmeväxlare för monoblock-värmepumpar – Nordic Tec Ba-60-100
Detta är en klassisk lödbaserad plattvärmeväxlare som är lämplig för många olika användningsområden, eftersom den kan anslutas till nästan alla typer av värmekällor. Den används dock främst som en värmeväxlare för monoblock-värmepumpar, dvs. för att ansluta värmepumpen till byggnadens värmesystem eller för varmvattenberedning. I detta sammanhang avses naturligtvis monoblock-värmepumpar fyllda med glykol eller vatten.
Tack vare sina utmärkta värmeöverföringsegenskaper är denna värmeväxlare utformad för stora värmepumpar. I de flesta fall används mindre enheter för värmepumpar i enfamiljshus.
Om du behöver hjälp med att välja rätt modell är du välkommen att kontakta vårt team för rådgivning.
