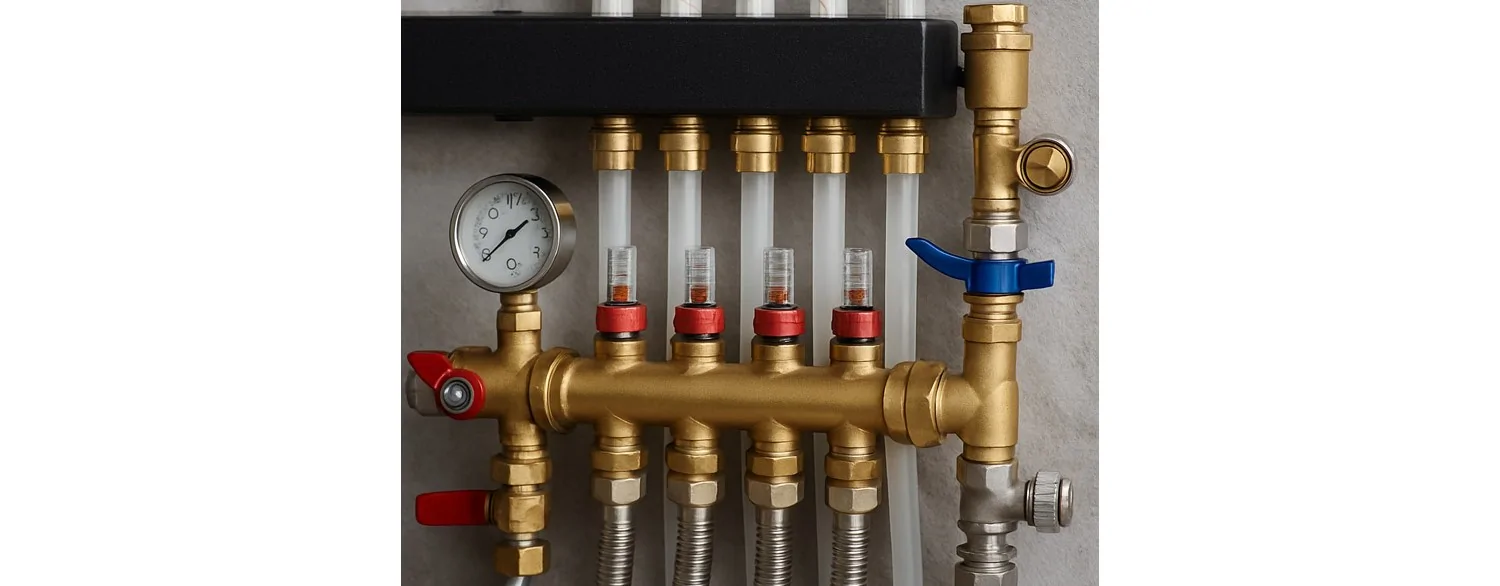

✅ Fenomenet hydrauliskt motstånd i vatteninstallationer - t.ex. värmesystem eller varmvatten
Hydrauliskt motstånd är ett fenomen som förekommer i hydrauliska installationer, enkelt sagt vatteninstallationer - och innebär tryckförlust när vätska strömmar genom olika delar av systemet. Hydrauliskt motstånd orsakas av "friktion" mellan vätskan och rörväggarna samt av förändringar i flödesriktningen, förträngningar, ventiler, böjdelar, värmväxlare, vattenbärare, filter, fördelare, separatorer och andra komponenter. Med andra ord - de flesta komponenter eller delar av installationen påverkar den gradvisa tryckförlusten som orsakas av hydrauliskt motstånd.
I praktiken innebär hydrauliskt motstånd att cirkulationspumpar måste arbeta med tillräcklig effekt för att övervinna dessa motstånd och säkerställa flöde av medium (vanligtvis vatten eller en blandning av vatten och glykol) i hela systemet. Annars kommer vårt värmesystem att sluta fungera effektivt och det kommer att uppstå okvävda områden.
Varje komponent, även ett vanligt rör, kan orsaka viss hydraulisk motstånd, men de viktigaste källorna är t.ex. förträngningar eller specifika komponenter. Det går inte att undvika dem om vårt värmesystem ska vara användbart, hydrauliskt motstånd är en oundviklig del som följer med vattenflödet. Dess viktigare källor är:
Slut i Lager
Naturligtvis bör installationen planeras för att undvika onödiga förträngningar där de inte behövs, men samtidigt för att inte skapa ett för stort, energikrävande vattenvolym. Felaktigt utförda installationer med för många böjdelar, riktningsförändringar och förträngningar kan till och med leda till:
En separat fråga är beräknade tryckfall vid val av vissa värmväxlare, särskilt plattvärmväxlare. Här handlar det naturligtvis om att bestämma prognosen för hydrauliskt motstånd för en given värmväxlare (alltid vid ett specifikt flödesvärde - eftersom motståndet ökar med ökande vätskeflöde). I mer avancerade system beräknas tryckfall för att dimensionera pumpar - men i enklare system, ofta i enfamiljshus, behöver man inte vara så noggrann. Sådana behov uppstår i större anläggningar.
Som princip är det bra att veta att större hydrauliskt motstånd genereras av för små värmväxlare i förhållande till installationen. Därför är extra överdimensionering av värmväxlare en bra idé, eftersom det gör det möjligt att undvika onödigt hög belastning på pumparna.
Ibland kan problem med tryck och generellt med flödet (eller avsaknad av flöde) i anläggningen uppstå efter installation av vissa extra komponenter i värme- eller tappvarmvattensystemet. Orsaken är naturligtvis de hydrauliska motstånd som därigenom uppstår – man bör dock utgå från att varje enhet som är godkänd för användning inte ska orsaka dem i sådan omfattning att systemets korrekta funktion omöjliggörs.
Om detta oönskade fenomen uppstår efter installation av en värmeväxlare, smutsavskiljare, hårdvattenfilter eller någon annan valfri enhet, bör man alltid börja med att kontrollera flödesriktningen. Vissa av dessa enheter har en tydligt angiven flödesriktning, och om denna inte följs kan det leda till luft i systemet eller igensättning av installationen. Symtomet blir en minskad värmeeffekt i byggnaden.
Vissa enheter, såsom de nämnda värmeväxlarna, kräver dessutom en specifik monteringsposition. När det gäller en plattvärmeväxlare är detta vertikal montering. Installation i fel position kan blockera hela systemet och begränsa dess funktionalitet med till och med flera tiotals procent. Därför bör åtgärdande av denna typ av fel alltid inledas med kontroll av korrekt installation av de senast monterade komponenterna.
