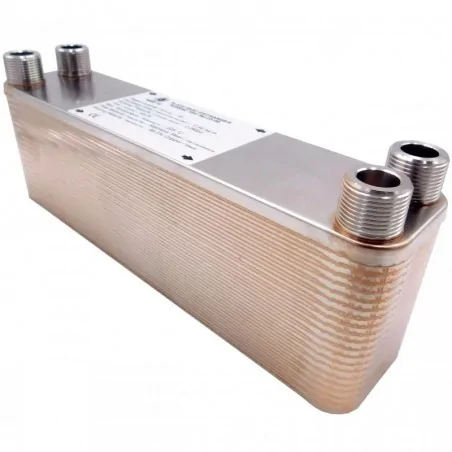

Plattvärmeväxlare lödd Nordic Tec Ba-23-60 - anslutningar 3/4"
Plattvärmeväxlare lödd - finns som tillval med isolering och monteringsstöd för anslutningar 3/4".
Komplett set med plattvärmeväxlare på 60 plattor - Ba-23-60 med tillbehör
✅ Tillbehören är valfria - val av variant görs ovanför priset.
Tekniska data - Plattvärmeväxlare Nordic Tec Ba-23-60
- Plattmaterial: rostfritt stål S316L
- Lödningsmaterial: Cu / koppar (99,99 %)
- Plattor: rostfritt stål - varje platta är 0.3-0.4 mm tjock
- Arbetstryck: 0-20 bar (testad för 35-40 bar)
Modellen Ba-23-60 är en klassisk plattvärmeväxlare för vätska-vätska och är inte avsedd för användning med gaser, särskilt de med högt tryck eller som tenderar att orsaka tryckfluktuationer, såsom gasformiga kylmedel som R32, R134A, R290 och andra liknande kylvätskor i R-serien. För sådana applikationer bör värmeväxlare för freon användas, som är designade för att tåla olika tryck.
- Temperaturområde: från -185 grader till +230 grader Celsius
- Flödeskapacitet: 4 m³/h | 4000 l/h
Värmeöverföringsyta - Plattvärmeväxlare Ba-23-60: 1,380 m²
Som man kan se i diagrammet ovan, är plattvärmeväxlaren med 60 plattor nästan den största bland de regelbundet erbjudna värmeväxlarna i Ba-23-serien. Om du behöver en större värmeväxlare, men ändå vill behålla relativt små dimensioner för anslutningarna (3/4"), finns även en version med 70 plattor i denna serie, det vill säga värmeväxlaren Ba-23-70.
Plattvärmeväxlare med 60 plattor Ba-23-60 - vad är deras kapacitet för drift i ett uppvärmningssystem i praktiken?
En värmeväxlingsyta på 1,38 m² är redan tillräcklig för att hantera en byggnad på flera hundra kvadratmeter. Den kan därför användas både med större pannor och med värmepumpar. Det är dock viktigt att notera att denna värmeväxlare har anslutningar på 3/4", vilket gör den mer lämplig för uppvärmningssystem som kräver måttliga flöden men en relativt stor värmeväxlingsyta. Den kan vara en utmärkt värmeväxlare för värmepumpar med specifik effekt, till exempel 6 - 8 kW. Av de anledningar som nämnts ovan kan den även användas som oljekylare eller i liknande tillämpningar för industriell kylning.
Dimensioner - plattvärmeväxlare Nordic Tec Ba-23-60
(A) - 315 mm
(B) - 73 mm
(F) - 150 mm
(C) - 278 mm
(D) - 40 mm
___________
Plattvärmeväxlare Ba-23-60 och valfria tillbehör tillgängliga
Plattvärmeväxlaren - Nordic Tec Ba-23-60 kan köpas med ett väggfäste för värmeväxlare (som också inkluderar ett komplett set av anslutningar som kan orienteras i valfri vinkel). Om du är installatör innebär detta en stor tidsbesparing. Upptäck vår lösning för installation av värmeväxlare.

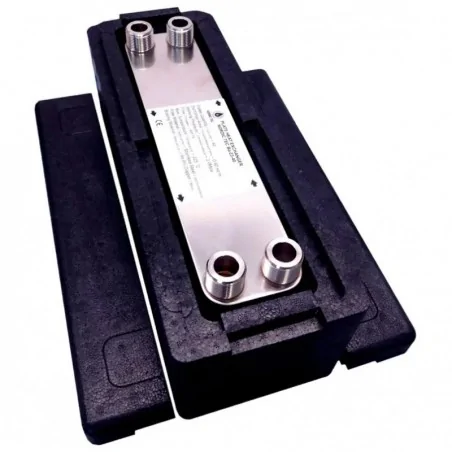

För plattvärmeväxlare finns även ett dedikerat termiskt skydd (isolering) tillgängligt, vilket är användbart för att minska värmeförluster i den miljö där apparaten arbetar.
