En hydraulisk separator för pelletspanna är en komponent i värmesystemet som allt oftare förekommer i moderna uppvärmningssystem. Dess huvudsakliga uppgift är att hydrauliskt separera värmekällans krets (i detta fall just pelletspannan) från värmekretsarna, såsom radiatorer eller golvvärme. Tack vare detta arbetar installationen stabilare, utan störningar som orsakas av skillnader i flöden eller hydrauliska motstånd.
I praktiken fungerar en hydraulisk separator för pelletspanna som en flödesbuffert. Den gör det möjligt för pelletspannan att ha ett konstant och säkert vattenflöde, oberoende av hur många värmekretsar som för närvarande är i drift och i vilket läge. Detta är särskilt viktigt i större installationer där olika framledningstemperaturer och olika cirkulationspumpar förekommer.
Användningen av en hydraulisk separator till pelletspanna har flera mycket viktiga fördelar. Framför allt skyddar den värmeväxlaren i pannan mot ogynnsamma driftförhållanden, såsom för lågt vattenflöde eller plötsliga temperaturökningar, kall retur etc. Pelletspannor är precisa enheter utrustade med automatik som kräver stabila hydrauliska parametrar. När vi har en alltför omfattande installation uppstår felaktiga tryck- och temperaturförhållanden.
En annan anledning till att använda hydraulisk separator är att underlätta samverkan mellan flera värmekretsar. Om högtemperaturradiatorer och golvvärme arbetar samtidigt i en och samma installation, gör separatorn det möjligt för varje krets att fungera oberoende, utan att ”dra” flöden från varandra. Detta leder till högre värmekomfort och lägre pelletförbrukning.

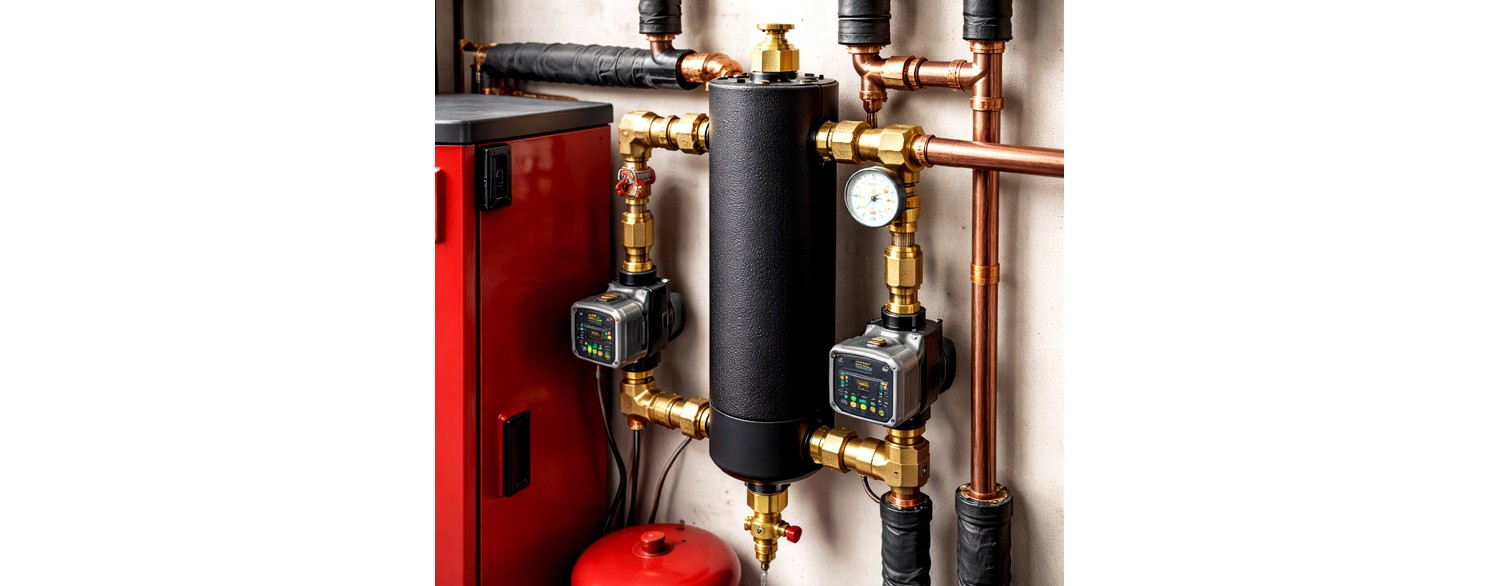

En hydraulisk separator, oavsett om den arbetar med pelletspanna, gaspanna, värmepump etc., har vanligtvis samma uppbyggnad och konstruktion. Modeller av separatorer för pelletspannor skiljer sig inte från separatorer som används t.ex. för golvvärme. En separator i centralvärmesystem är oftast en vertikal tank med fyra eller sex anslutningar – två tillhör pannans krets och resten tillhör värmesystemets krets. Inuti är vattenflödets hastighet mycket låg, vilket leder till utjämning av tryck och temperaturer mellan kretsarna – det är en anordning som utnyttjar fysikens lagar och inget mer. Tack vare detta påverkar pumparna på båda sidor om separatorn inte varandra och stör därmed inte varandras arbete.
På så sätt får pelletspannan eller värmepumpen möjlighet att arbeta i en oberoende krets enligt sina mest optimala inställningar. Detta påverkar även effektiviteten och därmed lägre elförbrukning i fallet med värmepump – eller lägre pelletförbrukning i fallet med panna.
En ytterligare fördel med en hydraulisk separator är möjligheten att separera föroreningar och luft från installationen. I många fall fungerar separatorn samtidigt som luft- och slamavskiljare, vilket förbättrar livslängden på pumpar och ventiler i hela värmesystemet.
Om vi tittar på separatorns tank inser vi att den samtidigt är en slags slamavskiljare, en föroreningsseparator. Föroreningarna samlas på botten av separatorn – men enheten är utrustad med en avtappningsventil som gör det möjligt att avlägsna dem. Det behöver knappast förklaras hur borttagning av dessa föroreningar påverkar pannans livslängd. Installation av hydraulisk separator i centralvärmesystem är därför också fördelaktig av dessa skäl.
Är en hydraulisk separator i en pelletinstallation alltså nödvändig? Inte alltid – vi utvecklar detta nedan.
Inte varje installation kräver en separator, men när det gäller pelletspanna rekommenderas den starkt när
Under sådana förhållanden förbättrar en hydraulisk separator för pelletspanna avsevärt hela systemets driftkultur, minskar risken för fel och gör det möjligt att fullt ut utnyttja den moderna pannautomatiken.
Om huset är litet, t.ex. 100–130 m², behövs oftast ingen separator oavsett om du värmer huset med pellets, värmepump eller gaspanna. I kompakta och inte alltför omfattande installationer bör tryckförhållandena i systemet fortfarande vara goda för optimal pannfunktion.
Men om det av någon anledning (t.ex. projekteringsfel eller fel vid installation av centralvärmesystemet) uppstår problem såsom ett underuppvärmt sista rum eller bristande uppvärmning i vissa utrymmen, är det värt att återvända till idén om att installera en separator. Installation i en redan befintlig anläggning är inte särskilt invasiv, och själva den hydrauliska separatorn tar inte mycket plats.
Hydrauliska separatorer för pelletspannor är inte alltid bara ett tillägg, utan ofta en viktig komponent som förbättrar säkerheten, stabiliteten och effektiviteten i värmesystemet. Man kan säga att den genom att övervaka systemet samt oskadliggöra föroreningar och luftbubblor fungerar som en väktare av hela centralvärmesystemet – och så kallas den ibland.
Den förenklar systemprojektering, skyddar pannan mot ogynnsamma driftförhållanden och möjliggör bekväm styrning av uppvärmningen i hela byggnaden. I moderna installationer med pelletspanna blir separatorn allt oftare standard snarare än ett alternativ.
