Expansionskärl är en nödvändig del i varje installation för centralvärme samt tappvarmvatten. Dess huvuduppgift är att skydda systemet mot en för stor tryckökning som skulle kunna leda till skador. Det fungerar som en buffert genom att ta upp ett överskott av tryck och stabilisera driften i hela installationen, vilket säkerställer dess säkerhet. Man skiljer mellan två grundläggande typer av expansionskärl: öppna och membranexpansionskärl. Öppna modeller, som främst används i äldre system, reglerar trycket på ett naturligt sätt eftersom de står i kontakt med atmosfären. Membranexpansionskärl, tack vare sin moderna konstruktion, möjliggör däremot exakt tryckkontroll och är standard i moderna installationer. Utan expansionskärl skulle system för centralvärme och tappvarmvatten vara utsatta för kraftiga tryckstötar, vilket kan leda till driftstörningar, kostsamma reparationer och till och med avbrott i värmeleveransen. Det är just denna komponent som ansvarar för installationens stabila drift, skyddar den mot skador och förlänger dess livslängd. Valet av rätt modell är avgörande för värmesystemets effektivitet och säkerhet. Ett korrekt dimensionerat expansionskärl påverkar hela installationens hållbarhet och prestanda och säkerställer driftsäkerhet under många år.
Expansionskärl är en nyckelkomponent i varje värmeinstallation och ansvarar för att kompensera vattenvolymens ökning när vattnet värms upp. Tack vare detta förblir trycket i systemet stabilt, vilket skyddar installationen mot skador och förlänger dess livslängd. Hur fungerar det i praktiken? När temperaturen stiger ökar vattnets volym. Överskottsvätskan går in i expansionskärlet, vilket förhindrar en kraftig tryckökning. I äldre system, särskilt de med fastbränslepannor, används öppna expansionskärl. De monteras i den högsta punkten i vattenkretsen, vilket möjliggör en naturlig tryckutjämning – detta är särskilt viktigt i installationer utan moderna regleringsmekanismer. Moderna värmesystem, särskilt de med gas- och oljepannor, använder membranexpansionskärl. Det är slutna kärl utrustade med ett elastiskt membran som skiljer vattnet från luften och möjliggör exakt tryckkontroll. Optimalt förtryck i ett sådant kärl är vanligtvis 1,5 bar för installationer för centralvärme samt 3,5 bar för tappvarmvattensystem. Att hålla rätt tryck är avgörande för stabil och felfri drift av hela installationen. Expansionskärlet samverkar med andra komponenter i systemet, såsom säkerhetsventil och manometer. Säkerhetsventilen skyddar installationen mot för högt tryck, medan manometern möjliggör löpande övervakning av parametrarna, vilket gör att man snabbt kan reagera vid avvikelser. Mekanismen som kompenserar vattenvolymens ökning i expansionskärlet är inte bara en teknisk lösning, utan också en nyckelfaktor för säkerheten och effektiviteten i värmesystem. I moderna installationer används allt oftare även hydrauliska separatorer för centralvärme, som stabiliserar flöde och tryck mellan pannan och värmekretsarna och därmed ytterligare skyddar systemet mot överbelastning. I takt med teknikutvecklingen kan man förvänta sig ännu mer avancerade lösningar som ökar dessa systems driftsäkerhet och prestanda.
Slut i Lager
I värmesystem spelar expansionskärl en avgörande roll genom att stabilisera trycket och skydda installationen mot farliga tryckstötar. Vi skiljer mellan två grundläggande typer av kärl: öppna och membran. Varje typ har specifika egenskaper som avgör deras användning i olika system. Öppna expansionskärl är en traditionell lösning som ofta används i installationer med fastbränslepannor. Deras konstruktion möjliggör naturlig tryckutjämning, vilket fungerar särskilt bra i äldre system. Membranexpansionskärl är däremot ett modernt alternativ som används i slutna installationer där exakt tryckkontroll är nödvändig. Den grundläggande skillnaden mellan dessa lösningar ligger i deras konstruktion och funktionssätt. Öppna kärl monteras i installationens högsta punkt, vilket gör att överskottsvatten och ånga kan ledas bort fritt. Membranexpansionskärl kompenserar däremot, tack vare ett elastiskt membran, förändringar i vattnets volym, vilket är avgörande i slutna system.
Slut i Lager
Öppet expansionskärl är en oumbärlig del i installationer med fastbränslepannor. Dess huvudsakliga funktion är att leda bort överskottsvatten och ånga, vilket förhindrar en okontrollerad tryckökning. Det monteras i systemets högsta punkt, vilket möjliggör en naturlig tryckutjämning. Det samverkar med pannan via ett stigrör, som säkerställer fri passage av vatten och ånga till kärlet. Dessutom leder ett överfyllnadsrör bort överskottsvatten till avloppet, vilket ökar säkerheten i hela installationen. Tack vare sin enkla men effektiva konstruktion används öppna kärl ofta i äldre värmesystem.

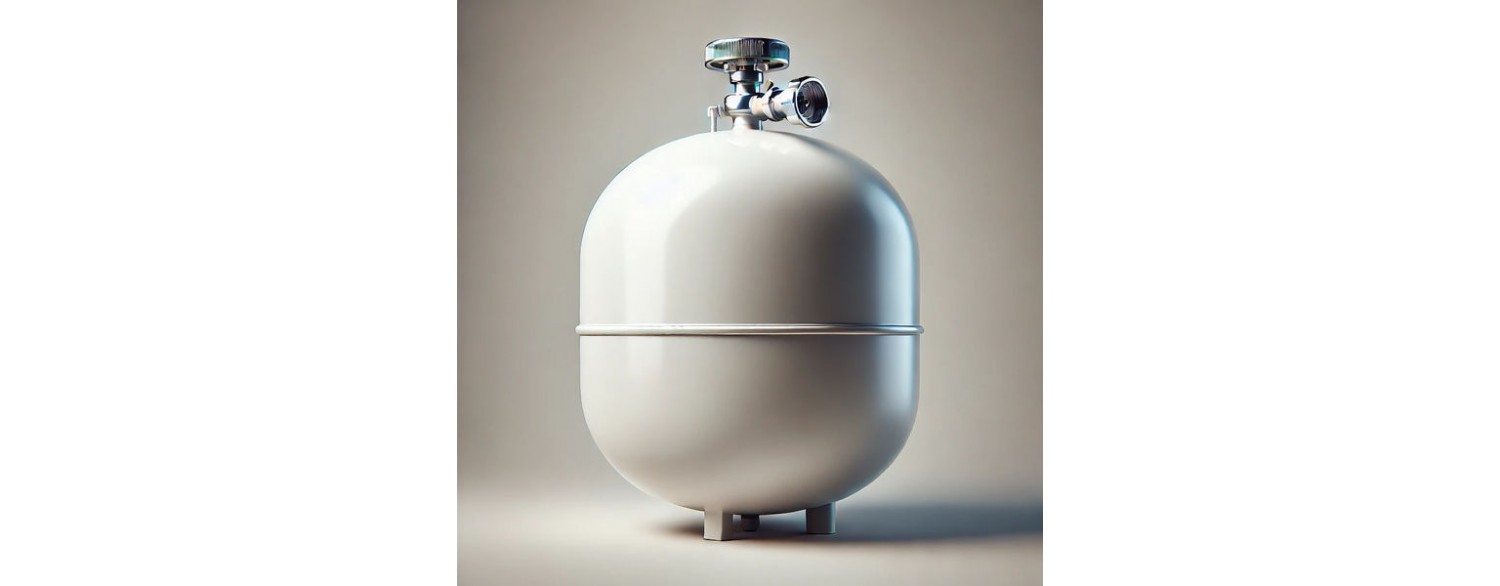

Membranexpansionskärl är en modern lösning avsedd för slutna installationer. Det består av två kammare – en vattenkammare och en gaskammare – som skiljs åt av ett elastiskt membran. En sådan konstruktion möjliggör exakt tryckreglering, vilket är avgörande för systemets säkerhet och effektivitet. Membranet i trycksatta membranexpansionskärl har en viktig roll genom att möjliggöra kompensation av förändringar i vattnets volym. På så sätt förhindras kraftiga tryckstötar, vilket är särskilt viktigt i installationer med gas- och oljepannor. Den exakta tryckkontrollen gör att membranexpansionskärl är en oumbärlig del av moderna värmesystem.
Valet av rätt expansionskärl är avgörande för säker och effektiv drift av värmeinstallationen. För att undvika problem bör man ta hänsyn till några viktiga parametrar.
Valet av expansionskärl är inte bara en teknisk fråga, utan också ett strategiskt beslut. En korrekt vald modell påverkar installationens långsiktiga prestanda och säkerhet, därför är det värt att lägga tid på en noggrann analys av alla parametrar.
Korrekt montering av expansionskärl är grunden för stabil och effektiv drift av värmesystemet. Det är bäst att placera det nära värmekällan, vilket minimerar tryckförluster och ökar hela installationens effektivitet. Fel placering kan leda till ojämn systemdrift och i extrema fall till och med driftstopp. Lika viktig är korrekt inställning av förtrycket. Standardintervallet är 1,5–3,5 bar, men det är värt att anpassa det till den aktuella installationen redan innan den fylls med vatten. Exakt inställning gör att trycksvängningar kan kompenseras effektivt, skyddar systemet mot skador och förlänger dess livslängd. Man får inte glömma säkerhetsgruppen, som består av membranexpansionskärl, säkerhetsventil och manometer. Dessa delar skyddar tillsammans installationen mot för högt tryck. Därför måste expansionskärlet monteras så att effektiv samverkan är möjlig. Fel placering kan begränsa skyddens verkan och öka risken för driftstörningar. Noggrant val av monteringsplats och korrekt inställning är nyckeln till säker och effektiv drift av värmesystemet. Regelbundna kontroller och underhåll är det bästa sättet att undvika oväntade problem och öka hela installationens driftsäkerhet.
Ett av de vanligaste problemen med expansionskärl är skador på membranet – en nyckelkomponent som stabiliserar trycket i systemet. Ett membranfel kan leda till kraftiga tryckstötar, att pumpen startar och stannar ofta, plötsliga tryckfall samt vattenläckage. För att undvika dessa problem bör man regelbundet kontrollera membranets skick och vid behov byta ut det. Otäthet i expansionskärlet kan kännas igen på flera typiska symtom. Om pumpen arbetar oftare än vanligt, om trycket plötsligt sjunker eller om läckage uppstår kan det tyda på ett skadat membran. I en sådan situation är det bra att utföra ett trycktest för att säkerställa att systemet fungerar korrekt. Korrekt montering av kärlet är också viktig. För membranmodeller är korrekt installation och inställning avgörande för optimal systemdrift. Felaktig montering kan leda till tryckproblem och snabbare slitage på membranet. Därför ska tillverkarens rekommendationer för installation och underhåll följas. För att expansionskärlet ska fungera felfritt under lång tid krävs regelbundet underhåll. Det omfattar:
Tack vare dessa åtgärder kan man undvika många driftstörningar och säkerställa att hela installationen fungerar korrekt.
Regelbunden kontroll av membranets täthet är en viktig del av underhållet av expansionskärlet. Membranet skiljer vattenkammaren från gaskammaren och kompenserar förändringar i vattnets volym i installationen. Otäthet kan leda till allvarliga tryckproblem, därför är det bra att systematiskt övervaka dess skick och vid behov byta ut det.
Skador på expansionskärlet kan visa sig på olika sätt. De vanligaste symtomen är:
Sådana tecken kan tyda på problem med membranet eller andra delar i kärlet. Snabb reaktion på dessa signaler hjälper till att undvika allvarligare fel och kostsamma reparationer.
Byte av expansionskärl är nödvändigt när skadorna är så allvarliga att reparation inte längre ger resultat. Regelbunden bedömning av membranets skick samt kärlets allmänna kondition gör det möjligt att fatta rätt beslut om byte. Systematiskt underhåll kan avsevärt förlänga kärlets livslängd, men i vissa fall är byte oundvikligt.
