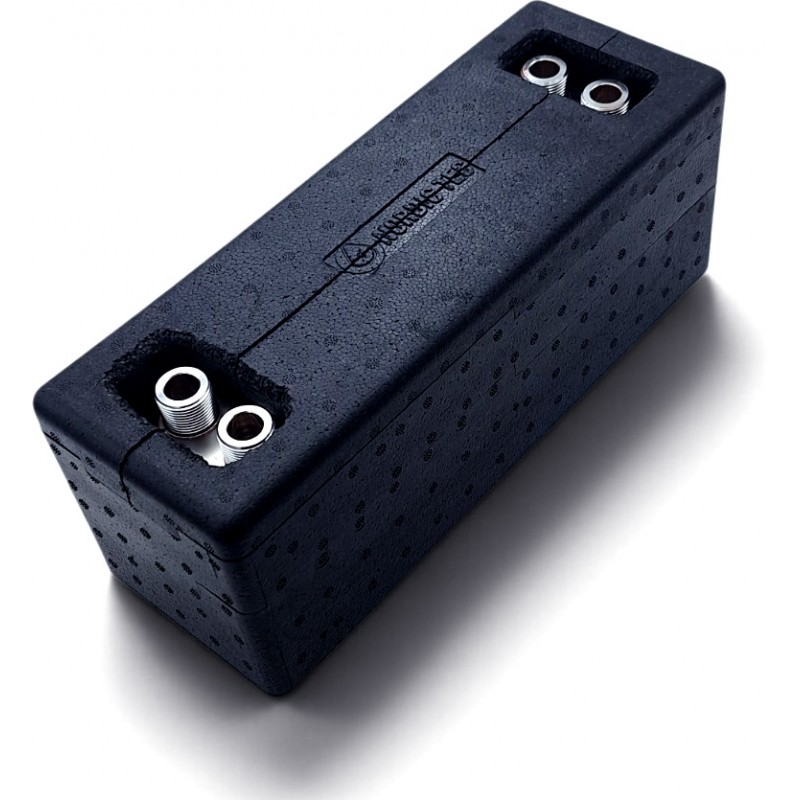

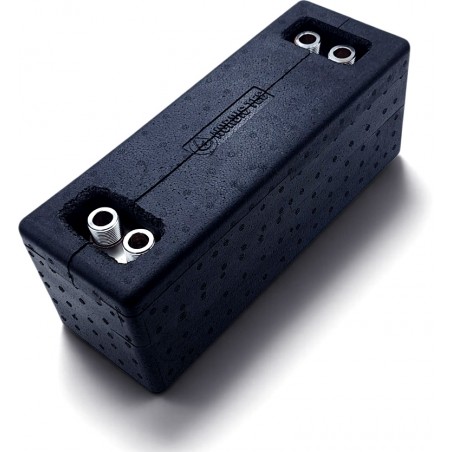

Plattvärmeväxlare för HVAC-lösningar - Nordic Tec Ba-23-40 - 4x 3/4", 40 plattor
En plattvärmeväxlare med 40 plattor, en nominell effekt på 165 kW (hög parameter) och 3/4"-anslutningar
Plattvärmeväxlare med en nominell effekt på upp till 165 kW. En av de mest populära värmeväxlarna med en anslutningsdiameter på 3/4 tum. Om du är osäker på hur du ska välja en värmeväxlare, kontakta vår kundtjänst och beskriv din applikation för oss.
Tekniska data - Plattvärmeväxlare Nordic Tec Ba-23-40
- Plattmaterial: rostfritt stål S316L
- Lödningsmaterial: Cu / koppar (99,99 %)
- Plattor: rostfritt stål - varje platta är 0.3-0.4 mm tjock
- Temperaturområde: från -185 grader till +230 grader Celsius
- Flödeskapacitet: 4 m³/h | 4000 l/h
- Arbetstryck: 0-20 bar (testad för 35-40 bar)
Modellen Ba-23-40 är en klassisk vätska-till-vätska-värmeväxlare och bör inte användas med gasformiga medier, särskilt inte med högtrycksrefrigeranter eller sådana som tenderar att ha tryckvariationer, såsom kylmedel av typen R32, R134A, R290 och liknande.
Värmeöverföringsyta - Plattvärmeväxlare Ba-23-40: 0,920 m²
De vanligaste användningsområdena för plattvärmeväxlaren Ba-23-40 är:
- Plattvärmeväxlare för eldstäder med en effekt på upp till 30 kW - 32 kW
- Plattvärmeväxlare för centralvärme med pannor med en effekt på upp till 30 kW - 35 kW
- Värmeväxlare för solfångare (som arbetar med glykol) i ett system som värmer en varmvattenberedare
- Värmeväxlare för öl / för kylning av vörten (--> hembryggning)
- Industriella tillämpningar / kylning.
- Fjärrvärmeväxlare - plattvärmeväxlare för fjärrvärme
Dimensioner - plattvärmeväxlare Nordic Tec Ba-23-40
(A) - 315 mm
(B) - 73 mm
(F) - 97 mm
(C) - 278 mm
(D) - 40 mm
___________
Möjliga användningsområden för plattvärmeväxlaren Ba-23-40
Med 40 plattor, var och en med en yta på 0,023 m², erbjuder plattvärmeväxlaren Ba-23-40 en relativt stor värmeöverföringsyta på nästan 1 m². Detta skulle vara tillräckligt för att värma en byggnad på 300–350 m², men den begränsas av flödet eftersom denna serie har DN20-anslutningar (gänga på 3/4"). Det är en mycket bra lösning för lågtemperaturvärmesystem, exempelvis om största delen av huset har golvvärme.
Tack vare sin form (relativt långa och smala stålplattor) är den ett utmärkt val för olika kylapplikationer. Den används som en komponent i ett passivt kylsystem (med en värmepump fylld med glykol), där värmeväxlarens stora yta snabbt kan neutralisera glykolens närvaro. En annan kyltillämpning är oljekylning i industriella maskiner.
Ett annat oväntat användningsområde för modellen Ba-23-40 är hembryggning av öl (som vörtkylare). Ölentusiaster använder denna enhet för att kyla vört efter kokning vid temperaturer över 100 °C. Värmeväxlaren Ba-23-40 kan vara en utmärkt lösning för bryggsessioner som varierar mellan 40 och 70 liter öl per gång. För mindre sessioner, såsom 30–35 liter, kan enheten med 30 plattor (Ba-23-30) användas utan problem.
Plattvärmeväxlare för värmeenheter på 30–40 kW – Ba-23-40
Plattvärmeväxlare med en effekt på 40 kW (med 3/4"-anslutningar), tillverkad av Nordic Tec. Det är viktigt att komma ihåg att den nominella effekten endast är en ungefärlig indikator och inte bör vara den enda faktorn vid val av värmeväxlare. Den huvudsakliga faktorn för val bör vara plattornas yta (som för denna modell är 0,92 m²). Dessutom bör det noteras att värmeväxlarens nominella effekt inte ska tolkas som effekten för pannan eller eldstaden som den är avsedd att användas med.
Plattvärmeväxlaren Ba-23-40 rekommenderas för pannor med en effekt på upp till 30–35 kW och för vattenmantlade eldstäder med en effekt på 30–32 kW.
Plattvärmeväxlare i ett centralvärmesystem – Ba-23-40 från Nordic Tec
Plattvärmeväxlarens roll i ett centralvärmesystem beror direkt på den huvudsakliga värmekällan i vårt system, men också på eventuella extra värmekällor. Det bör nämnas att en värmeväxlare kan koppla ihop två värmesystem, där ett kan vara i ett öppet system och det andra i ett slutet system. Detta är en ganska typisk situation där en värmeväxlare i ett värmesystem kopplar samman en vattenmantlad eldstad (öppet system) med en gaspanna eller värmepump (slutet system).
Vanligtvis innebär detta att dessa två system kopplas ihop med en separation som förhindrar att de blandas. Det finns dock situationer där en värmeväxlare i ett centralvärmesystem fyller en funktion utan att kombinera två värmekällor, eftersom det bara finns en värmekälla. Det visar sig dock vara användbart att separera dem med en värmeväxlare för skydd. Sådana situationer uppstår ofta när en kondenserande eller elektrisk panna ansluts till en äldre byggnad med ett föråldrat öppet värmesystem som naturligtvis måste arbeta i ett slutet system. I dessa fall kanske det inte finns resurser för en fullständig omvandling till ett slutet system (särskilt om det innebär en totalrenovering av installationen). Användningen av en plattvärmeväxlare kan lösa detta problem.
Korrekt val av värmeväxlare är avgörande för dess funktion i ett centralvärmesystem. Denna modell med 40 plattor, Ba-23-40, är lämplig för värmeenheter med en nominell effekt på över 30 kW.
