Golvfördelare är en viktig komponent i golvvärmesystemet, vissa säger att det är dess hjärta. Dess uppgift är att fördela värmebäraren (oftast vatten) jämnt till de olika värmeslingorna och samla upp den efter att den avgett värme. De kan ha olika typer, men vissa konstruktionsdelar hos en golvfördelare måste vara oföränderliga. Vad ska man titta efter vid köp? Vilka konstruktionsdelar hos en golvfördelare är viktiga?
Det är just golvfördelaren som:

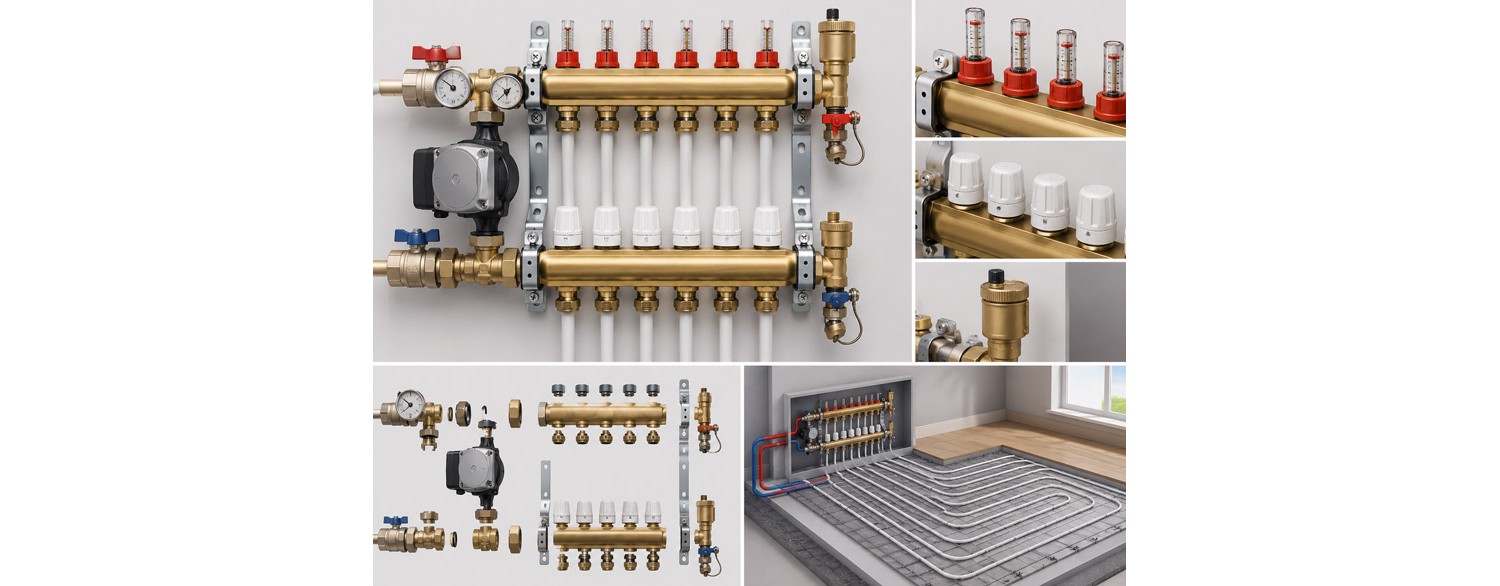

Varje golvfördelare består av två huvudsektioner – det vill säga två balkar (den så kallade framledningen och returen) samt reglerings- och servicekomponenter. Till de viktigaste delarna hör:
Det är dessa som har utlopp för de enskilda kretsarna, beroende på hur många kretsar vår fördelare är avsedd för.
Sedan kommer utrustningsdetaljer som i teorin är tillbehör, men i praktiken är det dessa tillbehör till golvfördelaren som påverkar dess användbarhet, funktionalitet, styrbarhet osv. Även hur enkelt det är med installation och justering av golvvärmen.
Var och en av dessa komponenter har en specifik funktion och påverkar installationens korrekta drift.
En golvfördelare består av två fördelare – för formellt sett betyder ordet fördelare just en balk med flera utlopp, som ska fördela vattenflödet till sektionerna.
Denna uppställning möjliggör stabil drift av systemet och jämn fördelning av värmen.
Vissa tillverkare använder märkning av framledningsbalken – den har en färgmarkering i röd färg. Mycket intuitivt och förstås i alla länder. Returbalken är i sin tur den som i sådana satser är märkt i blått, eftersom vattnet som återvänder från golvvärmen naturligtvis är betydligt mer avkylt.
I de flesta golvfördelare finns dock inga färgmarkeringar, för de är egentligen inte nödvändiga. Det finns en enkel regel – som framledningsbalk väljer vi den som har flödesmätare. Anledningen är funktionalitet, flytande flödesmätare fungerar nämligen korrekt i rätt tryckmiljö, och detta är mer fördelaktigt på framledningen. Det finns visserligen golvvärmesystem där flödesmätare är monterade på returbalken (och de fungerar korrekt), men för säkerhets skull rekommenderas man att inte testa detta.
Rotametrar, alltså flödesmätare, monteras vanligtvis – som nämnts – på framledningsbalken och möjliggör inställning av rätt flöde i varje golvvärmeslinga.
Deras användning möjliggör:
Korrekt justering av rotametrar är avgörande för hela installationens funktion och bör göras före första uppstarten av installationen. Eventuellt vid större ingrepp eller renoveringar av systemet.
Rotametern är den komponent som skiljer en golvfördelare från en radiatorfördelare – åtminstone anser många fackmän att utan rotametrar kan man inte korrekt justera golvvärmen. En fördelare med rotametrar kan dock även användas för radiatorer, de utgör inget hinder, men i ett radiatorsystem har de mindre betydelse. Radiatorer – om vi talar om dem – klarar sig utan rotametrar.
På returbalken finns ventiler (avstängningsventiler) – som också möjliggör montering av termoelektriska ställdon. Ställdonen samverkar med rumstermostater och reglerar automatiskt flödet i en given slinga. Tack vare sådana innovationer, som idag verkligen är tillgängliga – är det möjligt att automatisera systemet så att det startar av sig självt, eller t.ex. håller olika temperatur i varje rum.
Tack vare detta är det möjligt att:
Golvfördelare tillverkas oftast av:
Materialvalet bör anpassas till installationens kvalitet och budget. De populäraste materialen för golvfördelare är de två första. De mest solida och tyvärr dyraste – är de i mässing.
Vid val av golvfördelare bör man uppmärksamma flera saker. Det handlar inte bara om utrustningen, eller åtminstone inte enbart. Den måste ha funktioner som beror på vår värmeprojektering och förutsättningar. Man bör definitivt inte låta sig styras av utseendet – vi börjar med att fastställa antalet sektioner – det vill säga hur många kretsar den ska ha. Vi måste veta om det ska vara en fördelare för 4, 6 eller 10 kretsar, osv. Vanligtvis finns golvfördelare i varianter från 2 till 12 sektioner, ibland erbjuder vissa företag även större.
Vi uppmärksammar alltså:
Den sista punkten är särskilt viktig när vi redan har köpt ett skåp till fördelaren (för övrigt är det värt att köpa det i samma skede som vi köper fördelaren eller till och med efter köpet av fördelaren – för att undvika obehagliga överraskningar).
En bra golvfördelare bör möjliggöra enkel justering, hållbarhet och möjlighet till framtida utbyggnad av installationen – detta behövs också, trots vad lekmän tycker, ibland.
En mycket viktig komponent som i teorin inte behöver ingå i själva fördelarsatsen är en kulventil, som används för att stänga av golvfördelaren. Den monteras för att vid eventuellt fel eller servicebehov av golvvärmen kunna stänga av fördelaren från värmekällan (värmepump, gaspanna, fjärrvärmeväxlare, pelletspanna, öppen spis eller någon annan). I praktiken händer det att den inte används särskilt ofta, det händer till och med att den inte används på flera år. Den är dock nödvändig för säkerheten.
Därför är det värt att överväga att köpa en fördelare som redan har kulventiler i satsen. På marknaden finns färdiga satser, som till exempel kompletta golvfördelare Nordic Tec, som är utrustade med en ventil med temperaturmätning, vilket ytterligare ökar styrbarheten hos vår golvvärme.
Avstängningsventiler är vanligtvis raka ventiler, men golvfördelarens monteringsspecifikationer kan variera. Ibland måste man leda framledning och retur uppifrån – därför är det värt att veta att det även finns vinkelventiler. I Nordic Tec:s sortiment hittar ni även fördelare med vinkelventil, som i vissa fall kan vara ett betydligt bättre alternativ, eftersom den leder anslutningen direkt i rätt vinkel.
