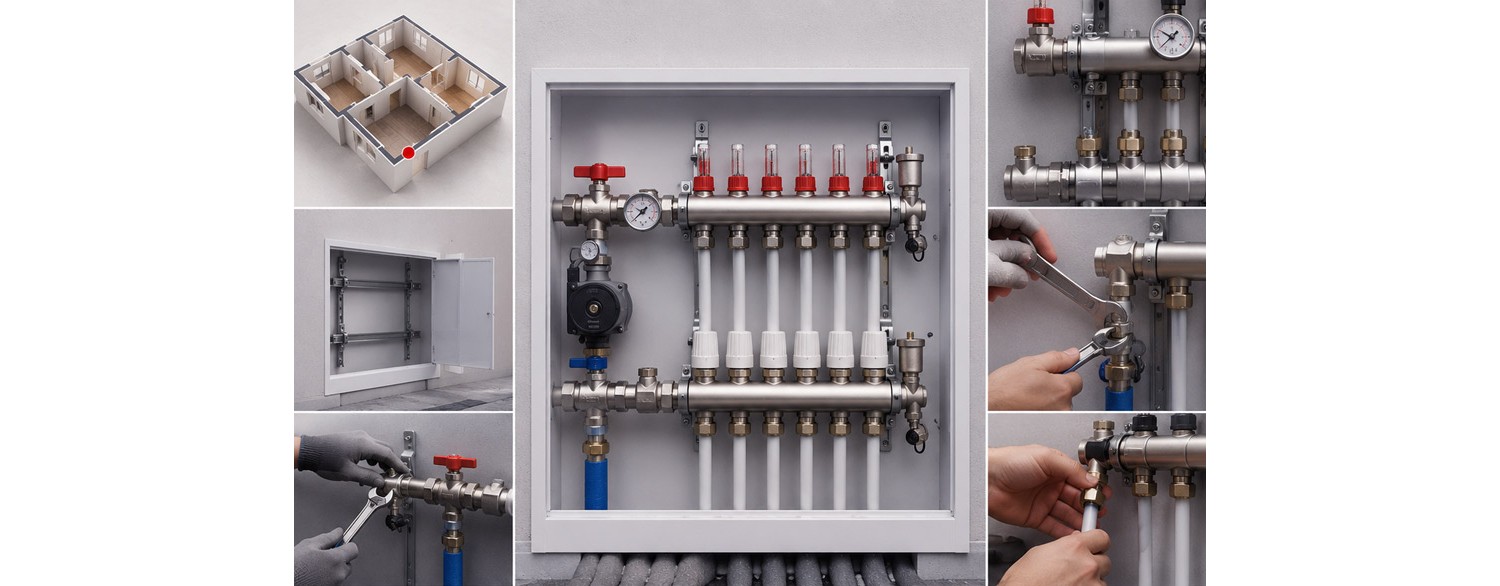

Golvvärmefördelaren är en nyckelkomponent i ett golvvärmesystem, men dess korrekta anslutning – precis som för de flesta enheter inom VVS – är avgörande. Dess uppgift är att fördela varmt vatten till de enskilda värmeslingorna samt att reglera flödet. Det är här man ställer in flödena, avluftar installationen och kontrollerar temperaturen i de olika kretsarna. Detta är hjärtat och kontrollcentralen i golvvärmesystemet. Utan korrekt anslutning av fördelaren kan hela installationen fungera ojämnt eller ineffektivt.
Den första frågan är i princip valet av fördelare, beslutet om det ska vara en modell i mässing (mer robust) eller en något billigare INOX-fördelare. Antalet slingor är naturligtvis en följd av projektet och hur många värmesektioner vi vill ha. Detta är viktigt, liksom valet av ett skåp i rätt storlek, men vi antar att du redan har detta bakom dig, så vi fokuserar på själva anslutningen av golvvärmefördelaren.
Allt börjar naturligtvis med valet av rätt plats. Om vi inte har ett projekt och det inte gäller ett nytt hus där allt redan har en bestämd plats – måste monteringsplatsen för golvvärmefördelaren väljas noggrant. Vi begränsas både av rummens funktionalitet och möjligheten att ansluta alla slingor. Det är också viktigt att alltid ha fri tillgång till fördelaren om vi vill kontrollera något eller till exempel avlufta golvvärmen.
Monteringen av golvvärmefördelaren bör utföras:
De viktigaste reglerna:
Det viktigaste: matningen till golvvärmefördelaren måste planeras korrekt.
Matningen till golvvärmefördelaren innebär att värmebäraren (vatten eller glykolblandning) leds från värmekällan (t.ex. värmepump, panna eller från en värmeväxlare som hämtar värme från fjärrvärme osv.).
Typiskt anslutningsschema för fördelaren:
matningen (varmt vatten) leds till balken med flödesmätare – mycket viktigt, det rekommenderas att balken med flödesmätare fungerar som inkommande matningsbalk från värmekällan.
returen (avkylt vatten) återgår till värmekällan – som returbalk rekommenderas balken utan flödesmätare
✅ Viktigt:
flödesriktningen måste överensstämma med märkningarna (om fördelaren inte är dubbelsidig och har sådana märkningar).
För vissa fördelare, till exempel från Nordic Tec, spelar detta ingen roll och man kan fritt välja om matningen ska anslutas från höger eller vänster sida,
man får inte byta plats på matning och retur
Grundläggande fel att undvika – var uppmärksam på detta:
✅ Storlek – diameter på matningsröret till golvvärmen – vilket rör?
Valet av rör beror på installationens effekt och ledningarnas längd. Vanligast används:
PEX / PERT / ALUPEX
diametrar:
25 mm (de minsta och små installationerna)
26–32 mm (enfamiljshus)
större vid höga flöden
Princip:
Ett för litet rör innebär tryckfall och sämre prestanda, samt större risk för att pumpar slits snabbt eller till och med får vissa fel med tiden. Standard för enfamiljshus från 80 till 300 m2 är 1 tum.
När du redan vet från vilken sida matningen kommer och platsen är bestämd – går vi vidare till själva anslutningen av golvvärmefördelaren och analyserar steg för steg de viktigaste elementen.
Golvvärmens värmesektioner – alltså rören – ansluts till fördelaren enligt den självklara principen: matningen till värmesektionerna ansluts till matningsbalken, och returen till returbalken. Detta är den absoluta grunden.
Utgångarna från balkarna till sektionerna har vanligtvis storleken 3/4", dvs. DN20. Till detta behöver vi kopplingar 3/4" som övergår till rätt rördimension (detta är en typ av adapter). Dessa väljs först när vi vet vilka rör som ska användas till golvvärmen.
Den vanligaste standarden i enfamiljshus är användning av rör 16 mm x 2 mm tjocklek, medan 17 mm används mer sällan – i princip endast i större byggnader. Naturligtvis finns även andra storlekar.
Kopplingarna – vi påminner om detta gång på gång – måste också anslutas med noggrann tätning.
Om allt verkar vara korrekt anslutet går vi vidare till de avslutande momenten och provstart av systemet:
Vi vill betona att många tillverkare av fördelare anger att den första uppstarten av installationen bör utföras av en erfaren fackman.
Vissa fel är ganska uppenbara, men trots detta förekommer de:
Dessa fel kan avsevärt minska systemets effektivitet.
I många golvvärmesystem används en shuntgrupp som:
Detta är särskilt viktigt vid:
I många fall räcker dock endast en blandningsventil, och i vissa system behövs inte ens den – till exempel när matningen kommer direkt från en gaspanna eller värmepump där man direkt kan ställa in rätt temperatur för golvvärme.
Korrekt anslutning av golvvärmefördelaren kräver:
Om alla dessa delar utförs korrekt kommer installationen att fungera effektivt, jämnt och problemfritt i många år.
