Säkerhetsventil – vad är det, hur fungerar den och var används den?

Säkerhetsventilen är en av de grundläggande skyddskomponenterna som används i värme-, vatten- och många andra trycksatta system. Dess uppgift är att skydda installationen och de enheter som finns i den mot en alltför kraftig tryckökning. Även om ventilens konstruktion är relativt enkel, är dess betydelse för hela systemets säkerhet mycket stor. Det är därför värt att veta hur en säkerhetsventil fungerar, var den används och vad man bör tänka på när man väljer den.

Vad är en säkerhetsventil?

Säkerhetsventilen är en skyddsarmatur som förhindrar att installationens tillåtna tryck överskrids. Under normala driftförhållanden förblir den stängd och påverkar inte mediets flöde i installationen. Den reagerar först när trycket stiger till en bestämd nivå.

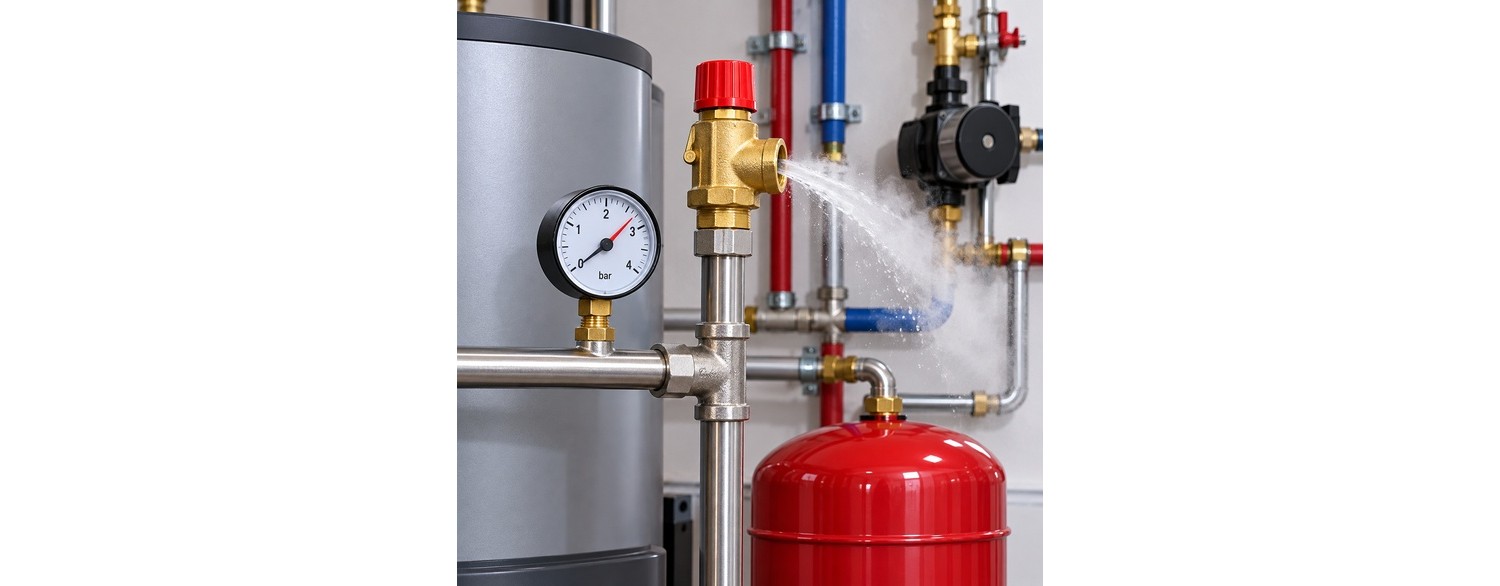

Varje säkerhetsventil har ett bestämt öppningstryck. Om detta tryck uppnås öppnas ventilen automatiskt och släpper ut en del av vattnet, ångan eller ett annat medium. Detta sänker trycket och skyddar installationen mot skador.

Säkerhetsventiler finns bland annat i värmeinstallationer, vid pannor, varmvattenberedare, ackumulatortankar, solvärmeinstallationer och andra trycksatta system.

Hur fungerar en säkerhetsventil?

Säkerhetsventilens funktionsprincip bygger oftast på samspelet mellan ett stängningselement och en fjäder. Fjädern trycker stängningselementet mot ventilsätet, vilket gör att ventilen förblir tätt stängd under installationens normala drift.

I takt med att trycket ökar blir kraften som verkar på stängningselementet större. När trycket når det gränsvärde som är avsett för den aktuella ventilen övervinner denna kraft fjäderns motstånd. Ventilen öppnas och ett kontrollerat utflöde av mediet sker.

När trycket sjunker trycker fjädern återigen stängningselementet mot sätet och ventilen återgår till stängt läge. Processen sker automatiskt och kräver inget ingripande från användaren.

Plattvärmeväxlare Nordic Tec Ba-23-30 3/4" 125 kW

I lager

Plattvärmeväxlare Nordic Tec Ba-23-30 3/4" 125 kW

Plattvärmeväxlare-Ba-23-30

122,50 €

I lager

Plattvärmeväxlare Nordic Tec Ba-23-40 3/4" 165 kW

Plattvärmeväxlare-Ba-23-40

158,50 €

Värmefördelare för Pumpgrupper-Shuntgrupper Nordic 2–4 se

Värmefördelare för Pumpgrupper-Shuntgrupper Nordic 2–4 se 2

I lager

Värmefördelare för Pumpgrupper-Shuntgrupper | Nordic Tec 2–4

SE-fordelare-2-4

142,99 €

Vad används en säkerhetsventil till?

Säkerhetsventilens grundläggande uppgift är att förhindra en farlig tryckökning. I värmeinstallationer kan trycket öka bland annat till följd av att vattentemperaturen stiger. Den uppvärmda vätskan ökar sin volym, och om denna förändring inte kompenseras på ett lämpligt sätt börjar trycket i systemet stiga.

Ett för högt tryck kan leda till att installationen blir otät samt till skador på armatur, värmeväxlare, pannor, ackumulatortankar och andra enheter. I extrema fall kan det även utgöra en fara för personer som befinner sig i närheten av installationen.

Säkerhetsventilen fungerar alltså som det sista skyddet. Om trycket når en farlig nivå öppnar ventilen en väg för mediet att strömma ut och begränsar den fortsatta tryckökningen.

Var används säkerhetsventiler?

En av de vanligaste tillämpningarna för säkerhetsventiler är centralvärmeinstallationer. I slutna system samarbetar de bland annat med ett expansionskärl, som kompenserar de volymförändringar i vattnet som beror på temperaturförändringar.

Säkerhetsventiler används också i installationer för tappvarmvatten. De finns vid varmvattenberedare och ackumulatortankar. När vattnet värms upp ökar dess volym, och installationen måste därför ha ett lämpligt skydd mot en alltför kraftig tryckökning.

Andra tillämpningar omfattar solvärmeinstallationer, system med värmepumpar, industriella installationer samt olika typer av behållare och trycksatta enheter. Ventilens parametrar bör alltid anpassas till den specifika tillämpningen och typen av medium.

I installationer med värmepannor är säkerhetsventiler en viktig del av så kallade säkerhetsgrupper - det vill säga en uppsättning tillbehör för tryckhantering. De är också en viktig del av till exempel pumpgrupper - men de som ansvarar för driften i system där trycket är särskilt viktigt - till exempel i solpumpgrupper (som används i solfångarsystem).

Hur väljer man en säkerhetsventil?

En av de viktigaste parametrarna är ventilens öppningstryck. Det bör inte väljas slumpmässigt. Det måste motsvara kraven för den installation som ska skyddas samt det maximalt tillåtna trycket för dess komponenter.

En säkerhetsventil på 3 bar är till exempel vanligt förekommande i värmeinstallationer, men det betyder inte att värdet 3 bar passar för alla system. I vatten-, sol- eller specialinstallationer kan ventiler med helt andra parametrar krävas.

Betydelse har också anslutningens diameter, ventilens genomströmningskapacitet, arbetstemperaturintervallet och tillverkningsmaterialet. Ventilen bör vara anpassad till det medium som finns i installationen. Valet bör göras i enlighet med kraven för den specifika enheten, installationsprojektet samt gällande tekniska krav.

Var ska säkerhetsventilen monteras?

Monteringsplatsen för säkerhetsventilen har en direkt inverkan på skyddets effektivitet. Ventilen bör placeras på en sådan plats i installationen att den snabbt kan reagera på en tryckökning i den enhet eller det system som ska skyddas.

Det är särskilt viktigt att det mellan den skyddade enheten och säkerhetsventilen inte finns några komponenter som skulle kunna stänga av enheten från ventilen. Om denna del av installationen stängdes av skulle ventilen, trots en tryckökning, inte kunna fullgöra sin funktion.

Man bör också se till att mediet som strömmar ut när ventilen öppnas leds bort på ett säkert sätt. Vid hett vatten eller andra medier med hög temperatur kan ett okontrollerat utflöde medföra risk för brännskador. Det exakta monteringssättet bör följa tillverkarens anvisningar för både enheten och ventilen samt de krav som gäller för den specifika typen av installation.

Golvvärme Shuntgrupp | Nordic Tec GPN-180-3DR

Golvvärme Shuntgrupp | Nordic Tec GPN-180-3DR 2

I lager

Shuntgrupp för golvvärme och radiatorer | Nordic Tec GPN-180-3DR

SE-Shuntgrupp-GPN-180-3DR

137,99 €

Slut i Lager

Pumpgrupp utan blandning | för pump 180 mm

SE-Pumpgrupp-GP-b/z-180mm

114,50 €

View

Värmefördelare för Pumpgrupper-Shuntgrupper Nordic Tec 3–6 se

I lager

Värmefördelare för Pumpgrupper-Shuntgrupper | Nordic Tec 3–6

SE-fordelare-3-6

224,99 €

Kan en säkerhetsventil läcka?

Att vatten enstaka gånger syns vid ventilen betyder inte alltid att den är trasig. Om trycket i installationen tillfälligt når ett värde som gör att ventilen öppnas, kan ett litet utflöde vara ett resultat av att skyddet fungerar som det ska.

Ett regelbundet droppande bör dock inte ignoreras. Orsaken kan vara ett för högt tryck i installationen, felaktig funktion eller ett felaktigt valt expansionskärl, smuts i ventilsätet eller att själva ventilen är sliten.

Man bör inte blockera, plugga igen eller på något annat sätt sätta säkerhetsventilen ur funktion bara för att det kommer vatten från den. Ett sådant agerande berövar installationen ett viktigt skydd. Om ventilen regelbundet släpper igenom medium bör man fastställa orsaken till problemet och kontrollera hela installationens parametrar.

Se även:

I lager

Golvvärmefördelare NORDIC Tec 5 kretsar

Golvvärmefördelare-RD-CO-5

129,99 €

I lager

Golvvärmefördelare NORDIC Tec 6 kretsar

Golvvärmefördelare-RD-CO-6

139,99 €

I lager

Golvvärmefördelare NORDIC Tec 7 kretsar

Golvvärmefördelare-RD-CO-7

156,99 €

Varför är en fungerande säkerhetsventil så viktig?

Säkerhetsventilen är en liten och relativt enkel komponent, men den ansvarar för att skydda betydligt dyrare enheter samt hela installationen. Dess korrekta funktion kan förhindra skador på pannan, värmeväxlaren, ackumulatortanken, rören och övrig armatur.

Ventilen bör vara korrekt vald, rätt monterad och hållas i fungerande skick. Den får inte betraktas som en onödig komponent eller ersättas med lösningar som inte ger ett automatiskt skydd mot ett för högt tryck.

En korrekt vald säkerhetsventil förblir i praktiken omärkbar under installationens normala drift. Dess roll blir dock avgörande i det ögonblick en avvikelse uppstår – den automatiska öppningen gör det möjligt att sänka trycket innan ett allvarligare haveri inträffar.
