Plattvärmeväxlare eller slinga i varmvattenberedaren?

✅ Beredning av varmvatten med en värmepump – de två vanligaste lösningarna för värmeöverföring

Varmvatten (VV) är en av de viktigaste delarna av varje värmeanläggning och en grundförutsättning för komfort i en byggnad. När det gäller värmepumpar är beredningssättet extra viktigt, eftersom dessa apparater arbetar effektivast vid relativt låga temperaturer - vilket innebär att den apparat som ska överföra värmen till varmvattnet måste vara extremt effektiv (det är svårare att värma varmvatten med en värmepump som arbetar vid 50°C än med en äldre panna som arbetar vid t.ex. 70°C).

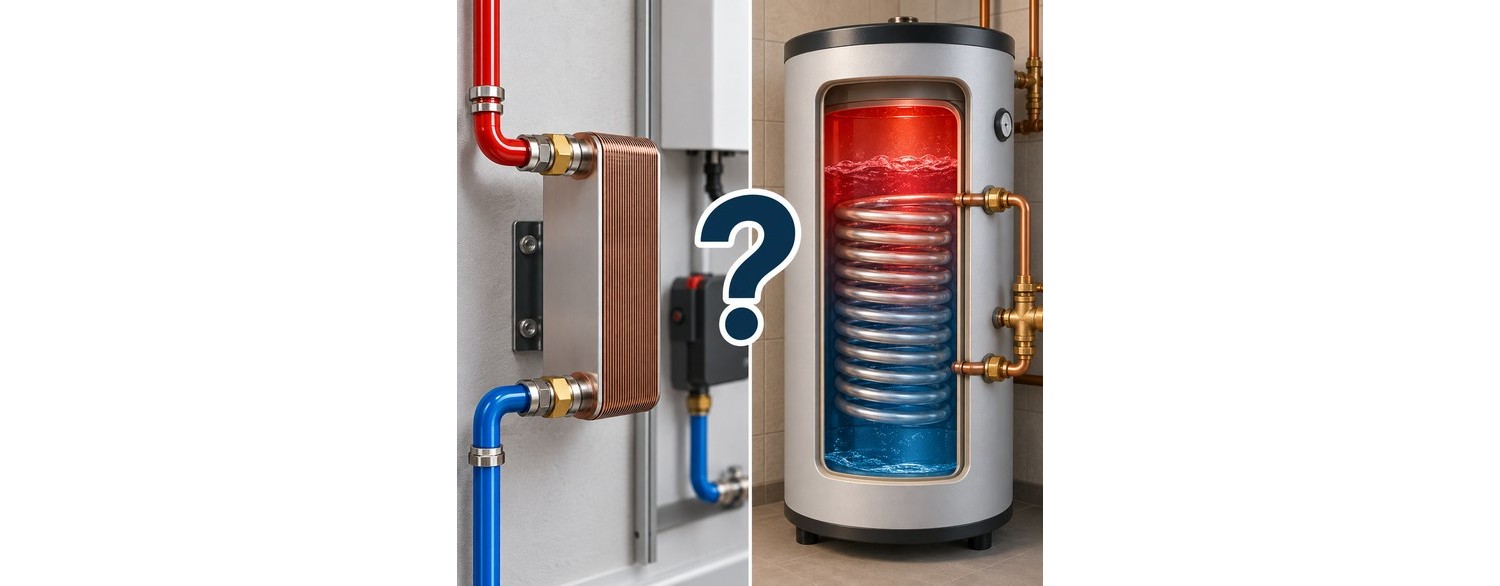

I praktiken möter man oftast två lösningar: en varmvattenberedare med inbyggd slinga och ett system med en extern plattvärmeväxlare.

Båda lösningarna har sina fördelar, men skiljer sig åt i funktionsprincip, prestanda och användningsmöjligheter. Valet av rätt lösning bör inte bero enbart på priset, utan framför allt på värmepumpens (eller en annan värmekällas) parametrar, antalet användare och behovet av varmvatten.

Varmvattenberedare med slinga – en klassisk och enkel lösning

Beredaren med inbyggd slinga är en av de mest använda metoderna för att bereda varmvatten. I detta fall cirkulerar värmepumpens köldbärarvätska i ett spiralformat rör placerat inuti tanken och överför sin värmeenergi till vattnet i beredaren. Slingan är en värmeväxlare, i själva verket en särskild undertyp av en sådan.

Slingans största fördel i beredaren är dess enkelhet. Installationen kräver färre komponenter och behöver varken en extra värmeväxlare eller ytterligare reglersystem. Det är en praktisk lösning, som ofta används i färdiga värmepumpspaket för villor. Det räcker att ansluta matarledningen till beredarens utlopp, som slingan redan är kopplad till.

Slingans begränsningar vid samverkan med en värmepump - eller vid låg tilloppstemperatur

Trots att lösningen är populär - och länge har varit, och till stor del fortfarande är, standard - har slingan vissa begränsningar. Slingans huvudsakliga begränsningar är värmeöverföringsytan och värmeövergångstalet. För att effektivt överföra energi från värmepumpen till varmvattnet måste slingan ha en tillräckligt stor yta.

Värmepumpar arbetar generellt vid lägre temperaturer än gas- eller oljepannor, och kräver därför större värmeöverföringsytor. Om slingan är för liten kan uppvärmningen av varmvattnet ta lång tid, och apparaten kan arbeta mindre effektivt.

vattenvärmeväxlare Nordic TEc Ba-16-32 SE5 20 kW SE5

vattenvärmeväxlare Nordic TEc Ba-16-32 SE5 20 kW SE5 2

I lager

Värmeväxlare Nordic Tec Ba-16-32 1" 130 kW

SE-värmeväxlare-Ba-16-32

147,99 €

Monteringssats för plattvärmeväxlare DN25 - 1"

I lager

Monteringssats för plattvärmeväxlare DN25 - 1"

SE-WSP-1

137,99 €

Magnetfilter 1" Smutsavskiljare Nordic Tec DN25 SE3

I lager

Magnetfilter 1" Smutsavskiljare Nordic Tec DN25

SE-Magnetfilter-1"-NT

77,60 €

Slingans yta är inte detsamma som plattytan i en plattvärmeväxlare

Värmeövergångstalet hos en plattvärmeväxlare är betydligt högre än hos en slinga. Det innebär att en slinga med 2 kvadratmeters yta fortfarande kommer att överföra värme betydligt sämre än en plattvärmeväxlare med 2 kvadratmeters plattyta.

Varför är det så?

Svaret framgår tydligt när man analyserar hur de båda apparaterna fungerar. En plattvärmeväxlare är en uppsättning staplade stålplattor, åtskilda av ett mellanrum på cirka 2 mm. Vattnet som passerar genom plattvärmeväxlaren måste fördela sig i tunna "skikt" på två millimeter, i kontakt på båda sidor med en varm stålplatta. Det är uppenbart att vattnet under dessa förhållanden värms upp snabbare än i en beredare med slinga, där slingan måste värma stora, kompakta vattenvolymer.

☑️✅ Att komma ihåg - när man ersätter en slinga med en plattvärmeväxlare jämför man inte de två apparaternas ytor. Det är två olika typer av apparater och jämförelsen är inte relevant: en plattvärmeväxlare med mindre yta kan matcha, eller till och med överträffa, effektiviteten hos en slinga med stor yta.

Plattvärmeväxlaren – högre kapacitet och snabbare uppvärmning av varmvatten

Ett alternativ är att använda en plattvärmeväxlare. I detta system överförs energin från värmepumpens krets till varmvattnet genom tunna stålplattor som erbjuder en mycket stor värmeöverföringsyta.

Tack vare sin specifika konstruktion når plattvärmeväxlare mycket hög verkningsgrad med relativt liten utrymmesåtgång. De gör det möjligt att snabbt överföra stora mängder energi, vilket är särskilt fördelaktigt i installationer som kräver stora mängder varmvatten. Apparaten har alltså stora fördelar, effektiviteten är inte det enda viktiga kriteriet. Den har också vissa nackdelar jämfört med slingor.

Plattvärmeväxlaren är en mycket liten apparat - en fördel i pannrummet

Plattvärmeväxlarens fördel är dess kompakthet. I moderna pannrum är utrymmet begränsat; de är utformade för att ta upp så lite plats som möjligt, eftersom platsen ska reserveras för boyta. Detta är viktigt, eftersom plattvärmeväxlaren inte är en beredare: det är en liten genomströmningsapparat som väger bara några kilo. Det gör den lätt att integrera i många pannrum. Det är sällsynt att behöva avstå från den på grund av platsbrist.

Varför kan en plattvärmeväxlare vara fördelaktigare för en värmepump än en slinga?

Slingor har alltid fungerat mycket bra, ända tills utvecklingen av värmeteknik och systemkonstruktion i början av 2000-talet accelererade - rent generellt. Idag är trenden lågtemperaturuppvärmning - inte bara för lågtempererad golvvärme baserad på fördelare eller panelradiatorer, utan även för varmvatten. Moderna värmeanläggningar - gaspannor, pelletspannor eller värmepumpar - förbrukar mindre energi när de arbetar i så kallat lågtemperaturläge. Detta ställer dock högre krav på värmeväxlarnas prestanda (inklusive slingor, som också är värmeväxlare).

Det betyder inte att en slinga inte fungerar med en värmepump. Men det krävs ofta beredare med betydligt större slingor än de som användes på 90-talet, då den vanliga framledningstemperaturen var 60-70°C. I många fall upptäcker de som installerar en värmepump i ett gammalt hus - som redan hade en beredare med slinga - att just den slingan inte längre ger lika effektivt varmvatten sedan värmekällan bytts ut mot en värmepump.

Kombinationen av en värmepump och en plattvärmeväxlare kan ge flera viktiga fördelar. Framför allt kan apparaten bereda varmvatten snabbare, eftersom värmeväxlaren säkerställer en mycket effektiv energiöverföring.

Detta är särskilt viktigt i stora hus, flerbostadshus, kommersiella fastigheter, eller överallt där behovet av varmvatten är stort. I dessa fall kan en standardslinga visa sig otillräcklig.

En effektivare värmeväxlare är bättre för värmepumpen och dess kompressor

En effektivare värmeväxlare är också fördelaktigare för själva värmepumpen, för dess driftsekonomi, men även för dess livslängd och tillförlitlighet. Med en för svag värmeväxlare - föreställ dig en slinga (men det skulle lika gärna kunna vara en underdimensionerad plattvärmeväxlare) - stannar värmepumpen oftare, och startar därefter också oftare om. Det är en faktor som ökar elförbrukningen märkbart - men även, med tiden, sliter på kompressorn, som är hjärtat i värmepumpens system och vars haveri är särskilt problematiskt.

Plattvärmeväxlare Nordic Tec Ba-23-30 3/4" 125 kW

Plattvärmeväxlare Nordic Tec Ba-23-30 3/4" 125 kW 2

I lager

Plattvärmeväxlare Nordic Tec Ba-23-40 3/4" 165 kW

Plattvärmeväxlare-Ba-23-40

158,50 €

Värmeväxlare Nordic Tec Ba-16-34 1" 135 kW

I lager

Värmeväxlare Nordic Tec Ba-16-34 1" 135 kW

SE-värmeväxlare-Ba-16-34

152,99 €

Set av kulventiler med termometer - 1" DN25 (2 st.)

I lager

Set av kulventiler med termometer - 1" DN25 (2 st.)

kulventiler-termometer-1"

45,99 €

Har plattvärmeväxlaren några nackdelar?

Plattvärmeväxlaren är dock inte en lösning helt utan nackdelar. Den kräver ytterligare installationskomponenter, såsom en cirkulationspump, ventiler - kort sagt, allt som krävs för att montera en extra krets. Det innebär ett mer komplext system än med en klassisk beredare med slinga. Någon måste utföra installationen - och den måste betalas. Med en slinga får man en beredare med ett färdigt system, själva installationen är betydligt enklare.

Man bör också ha kostnaderna i åtanke: en plattvärmeväxlare som ska anpassas till lågtemperaturkällor bör väljas med lämplig marginal, det vill säga en reserv i värmeöverföringsytan. Det innebär alltså en reell kostnad.

Man måste också se till att värmeväxlaren dimensioneras korrekt. Tyvärr händer det ofta att VVS-montörer inte vet hur man väljer den här typen av apparat och därför väljer olämpliga modeller - till exempel för små. Anslutningsfel vid montering av plattvärmeväxlare begångna av yrkesfolk är ett nästan systematiskt problem.

Hygien för varmvatten – vattenlagring eller genomströmningsuppvärmning?

En viktig aspekt vid valet av lösning är också frågan om hygien. I en klassisk beredare lagras en stor mängd vatten under lång tid, vilket kräver att lämpliga temperaturer upprätthålls och att installationen periodiskt skyddas mot tillväxt av bakterier som legionella.

Ett system med plattvärmeväxlare kan fungera med en beredare (givetvis!), men kan också fungera mer momentant, det vill säga värma vattnet i det ögonblick det behövs. Detta begränsar tiden vattnet lagras och kan öka komforten och säkerheten vid användning. Denna lösning uppskattas särskilt eftersom den gör det möjligt att klara sig utan en beredare, som tar upp plats.

Plattvärmeväxlare eller slinga – vilken lösning ska man välja?

Man kan inte kategoriskt påstå att den ena lösningen alltid är bättre än den andra. För ett litet enfamiljshus med måttlig varmvattenförbrukning kan en beredare av god kvalitet med en tillräckligt stor slinga vara en helt tillfredsställande lösning.

Men om man söker hög prestanda, snabb beredning av varmvatten och maximalt utnyttjande av värmepumpens kapacitet, blir plattvärmeväxlaren ofta den mest avancerade och effektiva lösningen.

Det slutliga valet bör bero på den aktuella installationens parametrar, värmepumpens effekt, antalet användare och den önskade komforten vid varmvattenanvändning. I många moderna installationer är det just plattvärmeväxlaren som gör det möjligt att fullt ut utnyttja värmepumpens potential.
