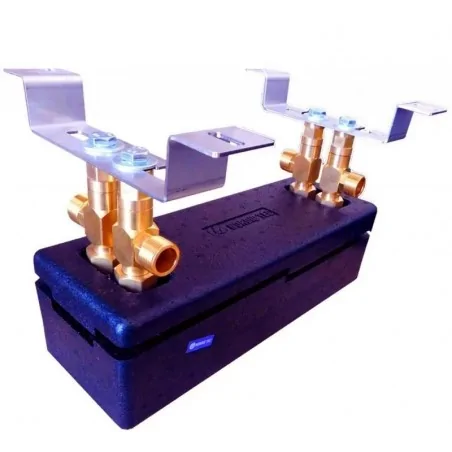

Värmeväxlare för pannor, kaminer och andra enheter Nordic Tec Ba-23-20 - 4x 3/4", med 20 plattor
Värmeväxlare för pannor med 20 plattor och 3/4"-anslutningar
Tekniska data - Platt-Värmeväxlare Ba-23-20
- Plattmaterial: rostfritt stål L316
- Lödningsmaterial: Cu - koppar (99,99 %)
- Plattor: rostfritt stål - varje platta är 0.3 mm tjock
- Temperaturområde: från -185 grader till +230 grader Celsius
- Flödeskapacitet: 4 m³/h
- Arbetstryck: 20 bar (testad för 40 bar)
Detta värmeväxlare är främst lämplig för användning med pannor eller andra värmeanordningar som arbetar vid en temperatur på 50-60 grader Celsius och med en effekt på cirka 15-18 kW. Värmeväxlaren rekommenderas inte för anslutning till värmepumpar, eftersom dessa kräver större värmeöverföringsytor.
Modellen Ba-23-20 är en vätska-vätska-värmeväxlare och bör inte användas med gasformiga medier, särskilt inte med högtrycksköldmedel eller sådana med tryckvariationer, som R32, R134A, R290 och liknande.
Värmeöverföringsyta - Plattvärmeväxlare Ba-23-20: 0,460 m²
De vanligaste användningsområdena för värmeväxlare Nordic Tec Ba-23-20
- Installation med vattenmantlad kamin med en effekt på cirka 15 kW
- Stöd för kondenserande gaspannor med en effekt upp till 15-18 kW
- Stöd för pannor som drivs med pellets, biomassa, ved eller andra bränslen med en maximal effekt på 15-18 kW
- System för varmvattenberedning (VVB) med en tank (extra värmekälla)
- Solpaneler (traditionella, med glykol) för uppvärmning av varmvatten
- Hembryggning, kylning av ölmäsk
- Industriell kylning mellan vätskor

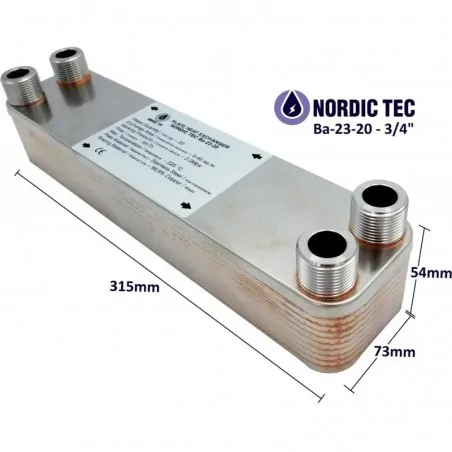

Dimensioner - värmeväxlare Nordic Tec Ba-23-20
(A) - 315 mm
(B) - 73 mm
(F) - 54 mm
(C) - 278 mm
(D) - 40 mm
__________
Anslutning av ett öppet och ett slutet system med hjälp av en värmeväxlare Ba-23-20
Detta är den klassiska och mest populära användningen av denna 25 kW plattvärmeväxlare och, mer generellt, av enheter av denna typ. För att kortfattat förklara ämnet för lekmän kan centralvärmesystem vara öppna eller slutna. Slutna system är förseglade, och vattnet inuti cirkulerar kontinuerligt utan att bytas ut. Självklart har dessa system säkerhetsfunktioner, såsom expansionskärl, som gör det möjligt att minska trycket i systemet för att undvika skador. Slutna system har vissa fördelar jämfört med öppna system, till exempel att de är skonsammare för värmeenheter (som pannor) och att de, eftersom inget nytt vatten ständigt tillsätts, har mindre benägenhet att bilda kalk, vilket är den största fienden till ett effektivt värmesystem. De flesta moderna enheter, som gaspannor eller kondenserande pannor, "föredrar" att arbeta i ett slutet system.
Gamla typer av värmeanordningar, såsom koleldade pannor, vedpannor eller vattenmantlade kaminer, är däremot svårare att kontrollera. Därför rekommenderas de i de flesta fall att installeras i ett öppet system. Detta är säkrare när det gäller att hantera höga tryck som kan uppstå på grund av okontrollerad överhettning av sådana värmekällor (de har inte samma exakta temperaturkontroll som exempelvis gaspannor, som kan stänga av sig själva när som helst).
Vad kan vi göra i sådana situationer? Vilket system ska vi välja om vi vill ha två värmekällor i vårt hem, en för det slutna systemet och en för det öppna? Till exempel en värmepump + en kamin, eller en gaspanna med en vattenmantlad kamin? Eller kanske en elektrisk värmekälla kombinerat med en koleldad panna som reserv? Det enda sättet att koppla samman båda systemen för att utbyta värme utan att blanda vätskorna är att använda en plattvärmeväxlare. För att ett sådant system, som förbinder ett slutet och ett öppet kretslopp, ska fungera korrekt krävs dock rätt val av värmeväxlare. Plattvärmeväxlaren måste ha en tillräcklig yta; annars fungerar systemet inte som det ska.
Plattvärmeväxlare 25 kW - Ba-23-20
Den ovan beskrivna enheten är en plattvärmeväxlare med en effekt på 25 kW från Nordic Tec. Det är viktigt att komma ihåg att 90 kW är ett nominellt värde som uppnås under optimala förhållanden i centralvärmesystem, vanligtvis med större temperaturskillnader mellan det värmande och det värmda mediet. Det innebär att vi i princip inte bör jämföra värmeväxlares effekt med till exempel pannors effekt i ett förhållande 1:1. En 25 kW plattvärmeväxlare bör exempelvis inte användas med en 25 kW gaspanna. Denna enhet är ett utmärkt val om du söker en värmeväxlare för en 15 kW vattenmantlad kamin eller en panna med en effekt på cirka 15-18 kW.
