✅ Säkerhetsgrupper - grundläggande information, vad är de och till vad används de?
Säkerhetsgrupper spelar en nyckelroll i att kontrollera värmesystem (centralvärme) samt varmvatteninstallationer (varmvattenberedare), och skyddar dem mot risker som överhettning eller blockeringar. De används i olika typer av utrustning som värmepannor, värmväxlare NT, element, varmvattenberedare, vattentankar samt i dusch- och badutrustning.
En säkerhetsgrupp är en typ av mätutrustning som på sitt sätt mäter parametrarna i värmesystemet (och förhindrar att de överskrids). De monteras i centralvärmesystem eller varmvattenberedare för att säkerställa säkerhet och garantera att vissa tryck- och temperaturparametrar inte överskrids (vilket uppenbarligen skulle vara farligt för vår värmesystem). På detta sätt säkerställer säkerhetsgruppen skydd för hela centralvärmesystemet eller varmvattenberedaren.
Vanligtvis måste säkerhetsgrupper för centralvärme/varmvatten innehålla komponenter som uppfyller de ovan beskrivna uppgifterna - det vill säga förhindrar att farliga tryck- och temperaturnivåer överskrids. Vilka komponenter är det?
En säkerhetsgrupp består vanligtvis av en säkerhetsventil som i sin tur skyddar mot bakflöde (vilket kan skada systemets effektivitet och negativt påverka pumpfunktionen - funktionen hos en bakåtvänd ventil). Dessutom innehåller den ett manometer, det vill säga en anordning för tryckmätning.
Säkerhetsventilen i denna typ av grupp har till uppgift att avleda överskottsvatten - om det uppstår en farlig tryckökning - till nivåer som kan skada centralvärmesystemet eller varmvatteninstallationen. Avledning av en viss mängd vatten i en sådan situation kan effektivt avlasta systemet när det gäller tryck, det vill säga tack vare säkerhetsventilen återställs systemets normala driftförhållanden - i en kritisk situation.
Funktioner och uppgifter för säkerhetsgrupper i både varmvattenberedare och centralvärme - oavsett vilket system de arbetar i - är liknande. Vi listar dem nedan, ungefär i ordning efter deras betydelse ur säkerhetssynpunkt:
En säkerhetsgrupp fungerar som en typ av övervaknings- och vaktssystem som kontinuerligt och i realtid kontrollerar vattentrycket i systemet - och vid behov förhindrar att säkra värden överskrids. Om tillåtna tryck ändå överskrids - aktiverar säkerhetsgruppen säkerhetsventilen, avleder en del av vattnet och återställer på så sätt systemets balans automatiskt.
Säkerhetsgruppen i centralvärme eller varmvattenberedare ska förhindra överhettning av installationen - vilket naturligtvis hänger nära samman med föregående punkt - eftersom en för stor temperaturökning också innebär en farlig tryckökning. Vid överskridande av säker temperatur kommer gruppen att agera förebyggande genom att öppna säkerhetsventilen.
Bakflöde av vatten är i sig skadligt - i alla typer av värmesystem. Korrekt cirkulation innebär alltid högre systemeffektivitet och skonar cirkulationspumpar (både tilläggspumpar och standardpumpar i värmepannor). Säkerhetsgruppen förhindrar bakflöde av vatten genom att ha en bakåtvänd ventil. Detta är en liten anordning som just har denna funktion.
Uppkomst av undertryck är också ett oönskat fenomen. Vid öppning av säkerhetsventilen kan undertryck orsaka sugning av luft eller vatten tillbaka in i systemet. Detta är ett farligt fenomen, men säkerhetsgrupper har mekanismer som skyddar mot det.

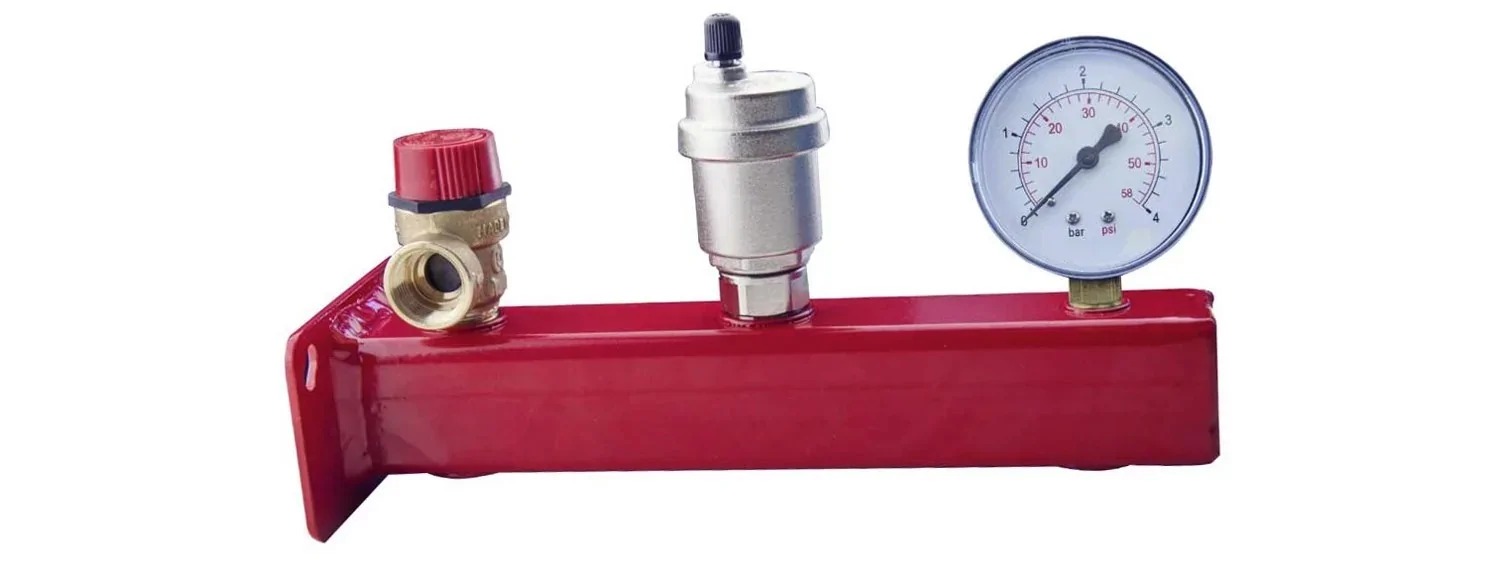

Utseendet på säkerhetsgrupper kan variera beroende på tillverkare. Populära är modeller där alla komponenter monteras på en stång som fästs på väggen, men designen kan också vara helt annorlunda. Det viktiga är att alla delar som bidrar till systemets säkerhet ingår. Det finns också modeller som har fabriksmonterad isolering, i enlighet med den nuvarande trenden att undvika värmeförluster även på små komponenter.
När det gäller centralvärmesystem - för att en säkerhetsgrupp ska fungera effektivt monteras den vanligtvis vid anslutningen till värmekällan, det vill säga vanligtvis värmepannan. Säkerhetsgruppen och säkerhetsventilen fungerar alltid automatiskt, utan behov av manuell styrning, och aktiveringssignalen utlöses av fysikens lagar - vid överskridande av tillåtna temperatur- och trycknivåer.
En viktig komponent som vi inte har nämnt, och som möjliggör avledning av överskottsvatten - är dräneringsröret som är anslutet till avloppssystemet.
När det gäller varmvatteninstallationer monteras säkerhetsgruppen närmare varmvattenberedaren, naturligtvis på matningen. Funktionsprincipen och konstruktionen av gruppen är i princip identisk. Uppgifterna som ska utföras är också liknande. I varmvattenberedare är det mycket viktigt att förhindra bakflöde av vatten från tanken - vattnet i tanken är skyddat, ofta finns system för automatisk uppvärmning mot Legionella, bakflöde av vatten - och sedan återinförande av vatten i tanken kan också leda till föroreningar.
