Stor värmväxlare för uppvärmning av pool Nordic Tec B2400
Rörbundelvärmväxlare B2400 för uppvärmning av poolvatten - 704 kW
Nominell effekt: 704 kW (2400 kBTU/h)
När glykol används som värmeöverföringsmedium minskar effektiviteten hos poolvärmväxlaren till 84-92 %, beroende på glykolkoncentrationen.
- Den nominella effekten på 704 kW hos värmväxlaren uppnås med ett vatten-vatten-system, med en temperaturskillnad på 60,0 °C mellan de två medierna, vilket säkerställer 100 % effektivitet.
Effektivitet - vid temperaturskillnad mellan medierna:
- vid 50 °C = 85 % | 595 kW
- vid 40 °C = 70 % | 490 kW
- vid 30 °C = 55 % | 385 kW
- vid 20 °C = 35 % | 245 kW
Material: Värmväxlare i ROSTFRITT STÅL 316L (100 %) - designad för att fungera med klorerat vatten, även högt klorerat.
Användning (medier) - rörbundelvärmväxlaren för pool B2400 ✅ är designad för sötvatten, användning med vatten som innehåller salt eller havsvatten rekommenderas inte.
Nominella flöden:
- Värmeöverföringsmedium / värmekällans sida: 267 l/min
- Uppvärmt medium / poolvatten: 1690 l/min
Arbetstryck / Provtryck: upp till 6 bar / upp till 10 bar
Anslutningar för medier / vatten:

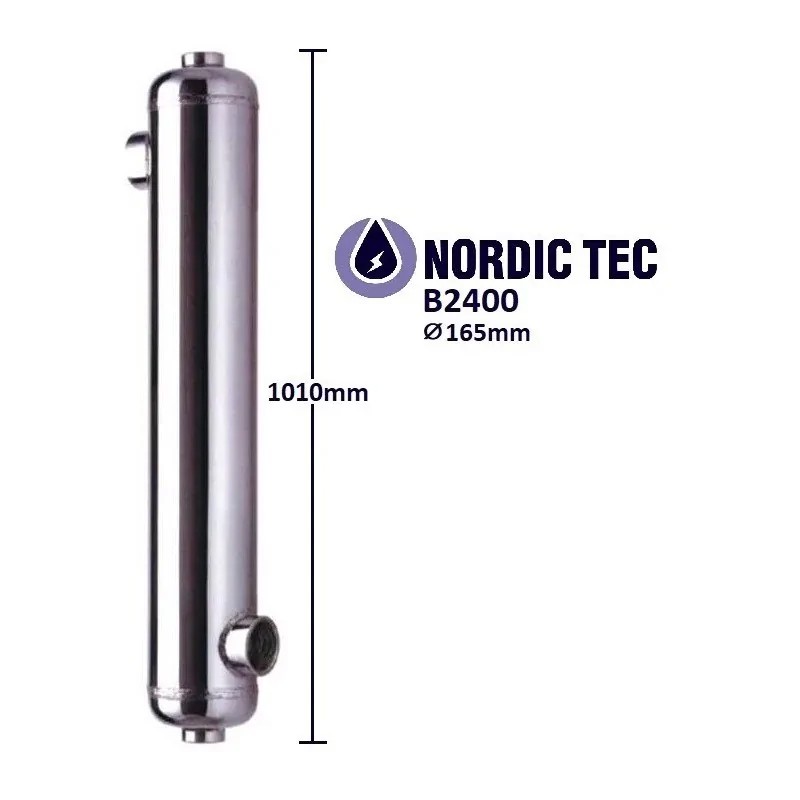

Dimensioner:
- Längd med vattenanslutningar: 1010 mm
- Diameter: 165 mm
Anslutningsmetod för poolvärmväxlare B2400 704 kW
- K1 - inlopp för värmeöverföringsmedium
- K2 - utlopp för uppvärmt medium
- K3 - inlopp för medium som ska värmas upp
- K4 - utlopp för värmeöverföringsmedium
Poolvärmväxlare installeras i en motströmskonfiguration, som visas i bilden ovan, för att optimera värmeöverföringseffektiviteten.
