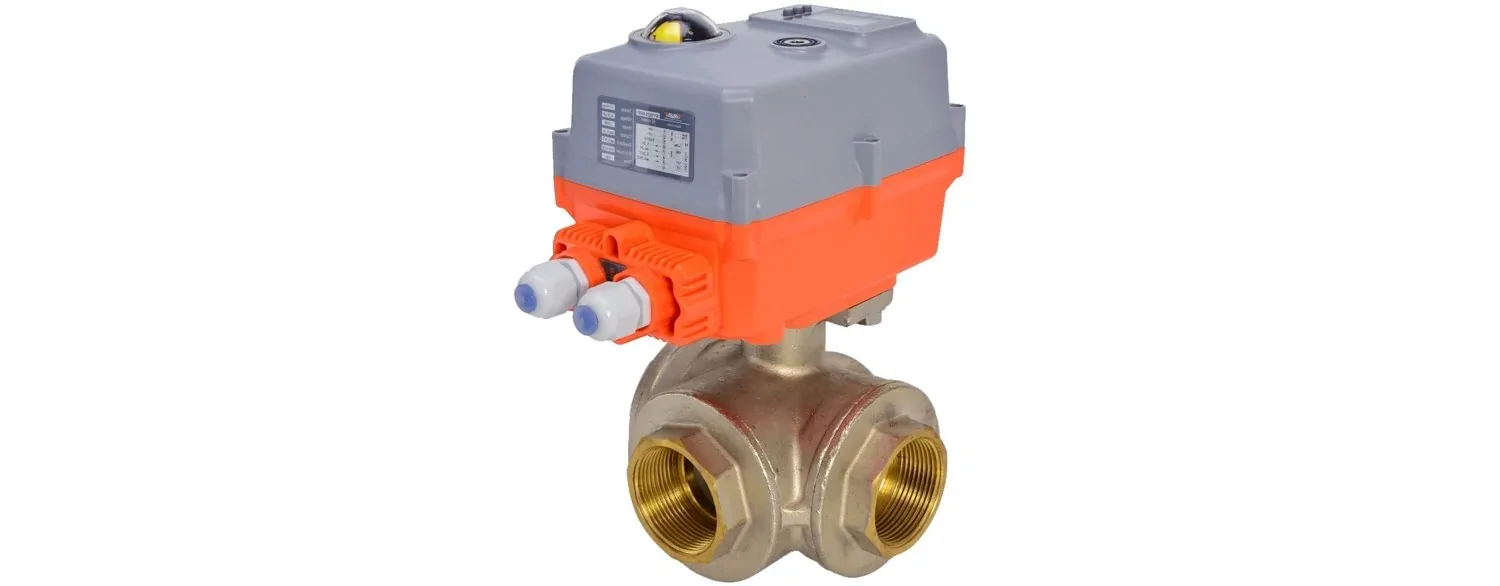

Trevägsventil med ställverk är en ventil med tre portar (kallade vanligtvis vägar) som är utrustad med ett ställverk – en enhet som automatiskt styr ventilställningen. Ställverket kan vara pneumatiskt, elektriskt eller hydrauliskt. Det möjliggör fjärrstyrning av ventilen och automatisering av dess funktion. Tack vare ställverket kan ventilen precist kontrollera mediets flöde, integreras med automatiseringssystem och reagera på signaler från sensorer.
I de flesta trevägsventiler med ställverk är ställverket vanligtvis en extra, autonom enhet som kan monteras på trevägsventilen och även kopplas bort. I praktiken innebär detta att trevägsventilen och ställverket är två separata komponenter som är sammankopplade för att automatisera ventilen.
Ställverket är monterat på ventilen för att automatiskt styra dess position, men det kan kopplas bort om det behövs, till exempel för byte, underhåll eller reparation. När ställverket är bortkopplat kan ventilen fortfarande hanteras manuellt, förutsatt att den är utformad för det. I vissa system kan ställverket vara en integrerad del av ventilen (fabriksmonterat och svårt att byta), men vanligtvis är det en separat enhet som kan demonteras.
En ventil med ställverk används för att precist styra mediets flöde i värmesystem, kylsystem och industriella system. Tack vare ställverket kan ventilen automatiskt reglera flödet av vätskor eller gaser, vilket är avgörande i system som kräver dynamisk kontroll av parametrar.
Till exempel kan en ventil med ställverk för värmepump användas för att styra flödesriktningen för värmebäraren mellan olika kretsar, vilket optimerar systemet för centralvärme. En ventil med ställverk för golvvärme möjliggör reglering av temperaturen i olika zoner för golvvärme, vilket säkerställer en jämn och bekväm värmedistribution i hela huset. Dessa ventiler är avgörande i automatiseringssystem som kräver fjärrstyrning och precisionsstyrning av flödet baserat på användarens behov.
En trevägsventil med ställverk kan användas i HVAC-system (Heating, Ventilation, and Air Conditioning) för att hantera värme- och kylflöden i kommersiella byggnader. Den är också vanligt förekommande i system för centralvärme med sluten krets, där den styr fördelningen av värmevatten mellan radiatorer och golvvärmekretsar.
Vi kommer nu att diskutera hur en trevägsventil med ställverk fungerar. Schemat för hur denna enhet fungerar baseras på styrningen av mediets flöde mellan tre portar: en inloppsport och två utloppsportar. En trevägsventil med ställverk kan antingen blanda två mediestrålar till en eller dela upp en mediestråle i två separata. Ställverket, som styrs av automatiseringssystemet, reglerar precis ventilens position, vilket möjliggör exakt justering av flödesproportionerna. Detta gör det möjligt att dynamiskt hantera temperatur och tryck i systemet. Till exempel, i golvvärmesystem kan ventilen ändra blandningsproportionerna för varmt returvatten och kallt tilloppsvatten för att upprätthålla en konstant, optimal temperatur i kretsen. På detta sätt säkerställer en trevägsventil med ställverk effektiv och automatiserad kontroll över processer i olika värmesystem och kylsystem.
Trevägsventiler med ställverk erbjuder flera viktiga fördelar i värmesystem och kylsystem, vilket gör dem till ett populärt val i moderna installationer. Tack vare automatiseringen av deras funktion kan användarna räkna med förbättrad effektivitet och bekväm hantering av systemen. Här är fördelarna med att använda denna typ av enheter:
Sammanfattningsvis erbjuder trevägsventiler med ställverk avancerad kontroll och optimering av systemfunktioner, vilket ökar deras effektivitet och tillförlitlighet.
När man väljer en trevägsventil med ställverk är det viktigt att ta hänsyn till parametrar som säkerställer optimal funktion i den specifika installationen. Rätt val av trevägsventil med ställverk möjliggör effektiv flödeskontroll och tillförlitlig systemfunktion.
När du väljer en modell bör du överväga:
Sammanfattningsvis är rätt val av trevägsventil med ställverk, med hänsyn till ovanstående parametrar, avgörande för att säkerställa effektiv och långsiktig systemfunktion.
Låt oss nu gå vidare till nästa fråga: hur ansluter man en trevägsventil med ställverk? Anslutningen av en trevägsventil med ställverk kräver noggrann utförande enligt systemets hydrauliska schema. Trevägsventilen har tre portar, vanligtvis betecknade som A (tillopp), B (retur) och AB (blandat utlopp).
Korrekt anslutning av en trevägsventil med ställverk är avgörande för effektiv funktion av hela installationen, därför är det viktigt att strikt följa tillverkarens riktlinjer och installationsscheman.
Trevägsventiler med ställverk kan vara utrustade med olika typer av ställverk, beroende på systemkraven. Elektriska ställverk är de vanligaste på grund av deras precisionsstyrning och enkel integration med byggnadsautomationssystem. Pneumatiska ställverk använder tryckluft för att ändra ventilställningen och är vanliga i industriella installationer där säkerhet är avgörande. Hydrauliska ställverk fungerar på principen om vätsketryck och används där stor styrkraft krävs, till exempel i tuffa industriella miljöer. Var och en av dessa ställverkstyper väljs baserat på specifika installationsbehov, såsom hastighet, precision och miljöförhållanden.
En trevägsblandningsventil med ställverk används för att precist kontrollera mediets temperatur i värmesystem. Den fungerar genom att blanda två strömmar: en varm och en kall, vilket möjliggör upprätthållande av önskad temperatur i kretsen. En trevägsblandningsventil med ställverk används ofta i golvvärmeinstallationer där stabil och precisionsreglering av vattentemperaturen krävs. Den kan också användas i centralvärmesystem där den blandar tilloppsvatten med returvatten för att förhindra överhettning av radiatorer. Tack vare automatiseringen justerar ställverket precis ventilställningen, vilket säkerställer stabila driftförhållanden för installationen.
En trevägsventil med ställverk är en komponent vars pris beror på ställverkstypen och ventilstorleken. Standardmodeller med anslutningsstorlekar på 1 tum eller 5/4 tum ligger vanligtvis i intervallet 350-400 zł. Priserna kan öka för ventiler med särskilda krav, till exempel ställverk med högre effekt eller tillverkade av mer hållbara material. Dessa ventiler är bredt tillgängliga både i onlinebutiker och installationsgrossister, vilket gör det enkelt att köpa rätt modell för den specifika installationen.
