I solvärmesystem - det vill säga de vars kärna är solfångare - liksom i andra värmesystem och VVS-installationer, är kontroll av driftparametrar extremt viktigt, det vet vi. En av de grundläggande anordningarna som möjliggör övervakning av ett solvärmesystems funktion är solrotametern, även kallad solflödesmätare. Ett litet men mycket viktigt element i installationen, tack vare vilket hela systemet med solfångare kan fungera korrekt. Varför? Mer om det nedan.

Flödesmätare eller solrotameter?

Eller är det samma sak? Just det är svaret - solrotameter och solflödesmätare är samma anordning, vilka på vårt språk används om vartannat. De betyder exakt samma sak och det finns inga tekniska skillnader här. Ordet rotameter är naturligtvis av främmande ursprung, ett mer polskt namn är flödesmätare och det är värt att ha i åtanke - eftersom dessa termer används om vartannat.

Vad är en solrotameter?

En rotameter är en mätanordning som används för att kontrollera arbetsmediets flöde i en installation. Oftast hör man om små rotametrar för golvvärme - det vill säga sådana som används i fördelnare för golvvärme.

När det gäller solvärmesystem förekommer också rotameter och den uppfyller samma funktioner - det vill säga den används för att mäta arbetsmediets flöde (därav flödesmätare) - vanligtvis är det en blandning av vatten och glykol. Solrotametern monteras i det hydrauliska kretsloppet, oftast i pumpgruppen för solinstallationen.

Hur är en rotameter konstruerad i ett system med solfångare?

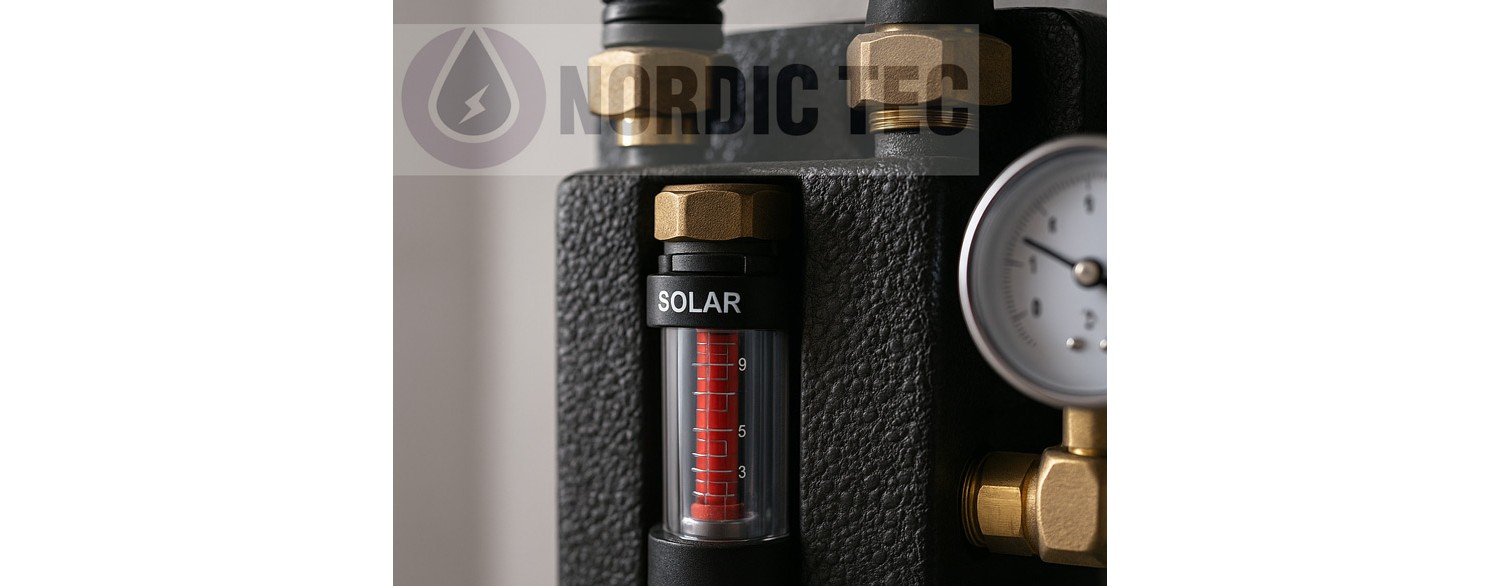

Konstruktionsmässigt är en rotameter inte komplicerad, den består av ett genomskinligt rör med en skala och en float (indikator). När mediet strömmar genom rotametern, lyfts floaten till en viss höjd, vilket indikerar det aktuella flödesvärdet – vanligtvis i liter per minut. För att den ska kunna mäta cirkulationen av mediet i solfångarnas kretslopp korrekt måste den naturligtvis vara kalibrerad på rätt sätt.

Flödesmätare och korrekt flöde i solinstallationen

Huvuduppgiften för en solflödesmätare är att kontrollera och reglera arbetsmediets flöde i solfångarnas kretslopp. Korrekt flöde är avgörande för att:

  • säkerställa korrekt upptag och transport av värme från solfångarna,
  • skydda installationen från överhettning,
  • upprätthålla en jämn drift av hela systemet,
  • förlänga livslängden för cirkulationspumpen och övriga komponenter.

Tack vare rotametern har installatören eller användaren möjlighet att snabbt verifiera om installationen fungerar inom de givna parametrarna - och om den till exempel riskerar att överhettas under extremt heta dagar. Med en flödesmätare kan man tidigare diagnosticera eventuella problem, inklusive med cirkulationspumpen i solsystemet.

Varför är solrotametern viktig?

Utan flödeskontroll kan situationer uppstå där mediet cirkulerar för långsamt – då kan solfångarna överhettas och glykolen brytas ned. För stort flöde ökar i sin tur onödigt elförbrukningen från pumpen - och värmeupptaget kan vara sämre, eftersom glykol värmeväxlar med omgivningen på ett något sämre sätt än vatten.

Rotametern gör det möjligt att hitta och upprätthålla en gyllene medelväg, vilket säkerställer optimal drift av installationen. Den är lika viktig som andra delar i solära pumpgrupper, såsom säkerhetsgrupper eller luftseparatorer.
