Golvbrunnsvattenlås är en av de viktigaste delarna i varje avloppsinstallation för garage, tvättstuga, pannrum, badrum eller teknikutrymme. Dess uppgift är inte bara att leda bort vatten, utan framför allt att förhindra att obehagliga lukter från avloppssystemet tränger in i byggnaden – något man alltid vill undvika när ett golvavlopp installeras inomhus.
I praktiken saknar många golvavlopp av industriell typ, särskilt de som är avsedda för installation både utomhus och inomhus, ett fabriksmonterat vattenlås. Anledningen är att det inte går att på förhand avgöra vilken typ av vattenlås som är mest lämplig för den aktuella installationen.
Det finns flera olika typer av vattenlås (t.ex. torra och våta vattenlås, flaskvattenlås, U-formade flexrör m.m.), och alla fungerar inte lika bra överallt. Ett vått vattenlås som är inbyggt i en golvbrunn eller ett linjeavlopp fungerar till exempel inte optimalt i ett vanligt garage, eftersom vattnet snabbt avdunstar och avloppslukt kan tränga upp. Ett torrt vattenlås kräver däremot ett relativt stort vattenflöde för att öppna sig, vilket innebär att det i ett garage – förutom när golvet spolas med slang – i praktiken kanske inte fungerar alls.
✅ Är detta ett problem? Inte nödvändigtvis. I de flesta fall går det att skapa ett effektivt golvbrunnsvattenlås själv utan att behöva byta ut hela golvavloppet. Det handlar inte om någon improviserad lösning, utan om metoder som har använts i många år inom VVS-installationer. De är beprövade, mycket effektiva, enkla och kostnadseffektiva.
☑️✅ Vi talar om installationsfasen – det vill säga när linjeavloppet monteras och ansluts till avloppssystemet.
I lager
I lager
Obehagliga lukter uppstår när det saknas en vattenbarriär mellan avloppssystemet och rummet. Det är just denna funktion som vattenlåset fyller.
I ett klassiskt vått vattenlås finns det alltid en mindre mängd vatten som blockerar avloppsgaserna. Om golvavloppet saknar vattenlås eller om vattnet har avdunstat kan lukterna fritt spridas in i byggnaden.
Ett golvbrunnsvattenlås fungerar enligt en mycket enkel princip. En särskilt formad del av avloppsröret håller kvar vatten och bildar en så kallad vattenlåsning.
De vanligaste lösningarna innebär att avloppsröret formas i närheten av golvavloppet eller direkt efter vatteninloppet:

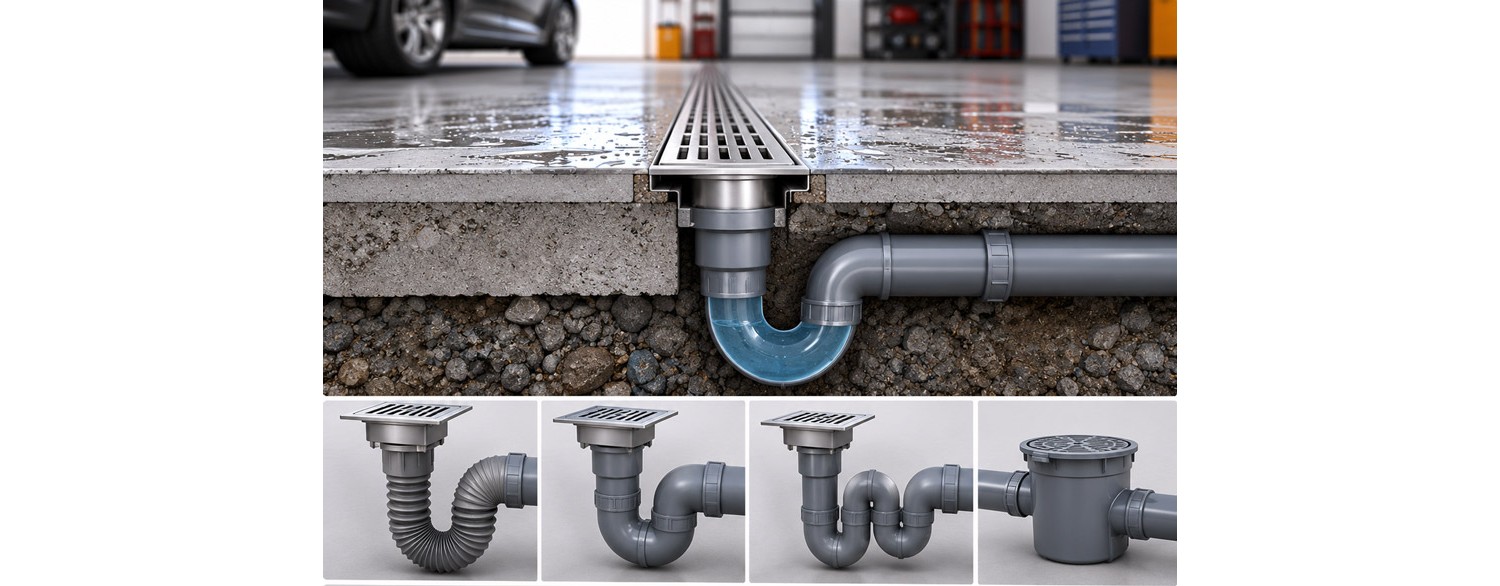

Nedan visar vi några illustrationer som gör det lättare att förstå vilka möjligheter som finns för att skapa ett luktspärrande vattenlås på avloppsröret i ett garage, lager eller på en terrass. Bilderna är endast schematiska exempel. I vissa fall (vanligtvis när rördimensionen är större än DN50) kan det vara nödvändigt att använda vanliga avloppsböjar istället för ett flexrör. Det viktiga är att skapa en form som håller kvar vatten och därmed bildar en effektiv spärr mot lukt från avloppssystemet.

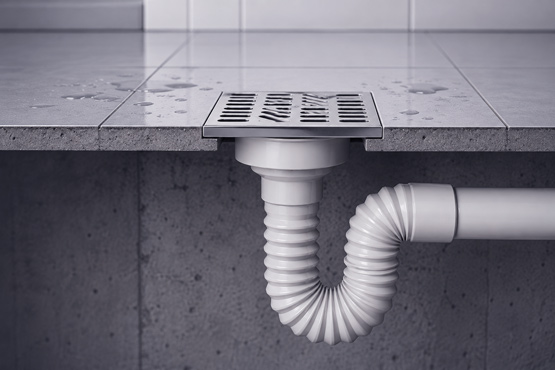

Ett golvbrunnsvattenlås tillverkat av ett flexibelt avloppsrör som ansluts direkt till golvbrunnen är ett U-format vattenlås. U-formen skapar en fördjupning där vatten blir stående och bildar en effektiv barriär mot lukt från avloppssystemet.
Bilden ovan visar ett U-format vattenlås som är direkt anslutet till golvbrunnen, men detta är inte alltid den bästa lösningen. Nästa illustration visar ett alternativ.

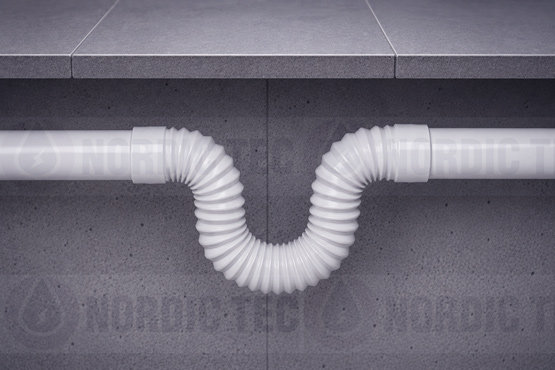

☑️✅ Nedan visas ett U-format luktspärrande vattenlås som inte är direkt anslutet till golvbrunnen. Det finns en viktig fördel med denna lösning. Som vi vet avdunstar vatten med tiden, även vid mycket låga temperaturer. Om vattenlåset är direkt anslutet till golvbrunnen, som i föregående bild, finns en risk att vattnet avdunstar helt och luktspärren försvinner. Lösningen nedan minskar denna risk avsevärt. Vattnet fortsätter visserligen att avdunsta, men eftersom vattenångan inte kan ta sig ut direkt kondenserar den på insidan av avloppsröret och rinner tillbaka till vattenlåset. Därför är denna lösning bättre på platser där vatten används mer sällan och vattenlåset inte fylls på regelbundet, exempelvis i garage eller lagerlokaler.
Bilden förklarar tydligt varför denna typ av vattenlås ofta kallas för ett dragspelsvattenlås.
Naturligtvis behöver flexröret inte monteras precis intill golvbrunnen. U-formen kan skapas längre bort på avloppsledningen. Den behöver inte heller göras med ett flexrör – den kan även byggas med avloppsböjar eller andra VVS-kopplingar.

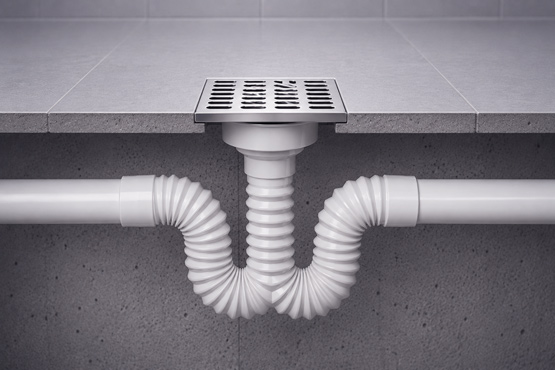

Detta är en något mer avancerad lösning, men fortfarande mycket enkel. Ett W-format golvvattenlås kan vara en bra lösning när flera golvbrunnar eller linjeavlopp används och fungerar därför utmärkt i stora lokaler. Det är värt att överväga vid installation av avlopp i lagerhallar eller produktionsanläggningar, men även på stora kommersiella terrasser. En terrass är visserligen en utomhusmiljö, men på platser där människor vistas används också vattenlås – en terrass där avloppslukt tränger upp är knappast en behaglig plats.
I många linjeavlopp och golvbrunnar lämnar tillverkaren endast ett rakt utlopp DN50 eller DN110 utan något extra luktskydd. Det beror inte på försummelse, utan på en praktisk omständighet – nämligen att rätt typ av vattenlås måste väljas utifrån rummets och installationens specifika förhållanden, vilket vi nämnde ovan.
✅ I en sådan situation kan vattenlåset byggas direkt på avloppsledningen.
Den enklaste lösningen är att använda:
Ja, om det utförs korrekt finns det ingen anledning till oro. I städer är vi omgivna av olika typer av fjärrvärmerör, vattenledningar och andra rörsystem med ett stort antal skarvar, även om vi sällan tänker på det. Modern VVS-teknik är välutvecklad och det finns ingen anledning att oroa sig, förutsatt att installationen utförs på rätt sätt.
En annan fråga är risken för att smuts kommer in i vattenlåset och blir kvar i fördjupningen, vilket med tiden kan försämra både vattenlåsets funktion och dess förmåga att hålla kvar vatten. Detta förhindras dock av sedimentfångaren, det vill säga den del i avloppet som skyddar röret mot att skräp och avfall kommer in.
☑️✅ Det finns avloppssystem utan sedimentfångare på marknaden – vi avråder från att använda dem.
I lager
För att kunna rengöra golvvattenlåset i ett garage eller lager i framtiden, exempelvis om löv, sand eller annan smuts skulle komma in, kan man skapa en liten tom inspektionskammare i golvet med ett lock, till exempel en avtagbar golvplatta. Det är en enkel och säker lösning.

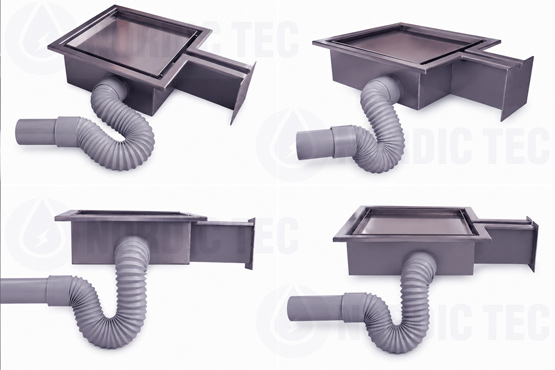

En av de mer populära lösningarna på marknaden inom industriella linjeavlopp och garageavlopp är avloppen från Nordic Tec. De är ett bättre alternativ än traditionella betongrännor – lättare, men samtidigt mycket hållbara, tillverkade av rostfritt stål och konstruerade för att tåla både biltrafik och parkering. De har en väl utformad sedimentfångare, men saknar fabriksmonterat vattenlås, eftersom användningsområdet är så brett att det inte går att avgöra vilken typ av vattenlås varje användare behöver.
För dessa avlopp följer man därför samma principer som beskrivits ovan och använder ett externt vattenlås på röret. Bilderna nedan är endast vägledande. Golvvattenlåset kan naturligtvis placeras längre bort, på ett visst avstånd från golvbrunnen, till exempel i en förberedd inspektionskammare i golvet.
✅ Finns det färdiga externa golvvattenlås på marknaden?
Ja, marknaden för VVS-produkter och tillbehör anpassar sig, som marknader brukar göra, efter kundernas behov. Det finns färdiga lösningar i form av U-formade golvvattenlås och mer sällan även W-formade modeller. Fördelen är att man får en färdig produkt som bara behöver installeras.
Fördelen med färdiga lösningar är att de ofta har en extra öppning ovanifrån, vilket gör det möjligt att rengöra golvvattenlåset. Installationen går också snabbare än att själv bygga ett vattenlås av flexibelt dragspelsrör.
Färdiga golvvattenlås har dock även vissa nackdelar. En egen konstruktion kan anpassas exakt till det befintliga rörsystemet och det tillgängliga utrymmet. Med ett färdigt golvvattenlås saknas denna flexibilitet, och installationen måste i stället anpassas efter produktens mått och det måste finnas tillräckligt med plats för den.
Det är också värt att nämna att sådana färdiga lösningar kan vara något dyrare än att själv bygga ett vattenlås av flexibelt dragspelsrör.
